Kit de blindage de fouilles jusqu'à 2m50

Le blindage de fouille LEGO en PEHD est basé sur un assemblage de panneaux préfabriqués qui permet de former une enceinte carrée ou rectangulaire afin d'assurer la protection du personnel intervenant dans des fouilles. Les éléments s’emboîtent longitudinalement, perpendiculairement et en hauteur afin d’adapter le caisson à la géométrie de l’excavation.

Que comprend le kit de blindage de fouilles

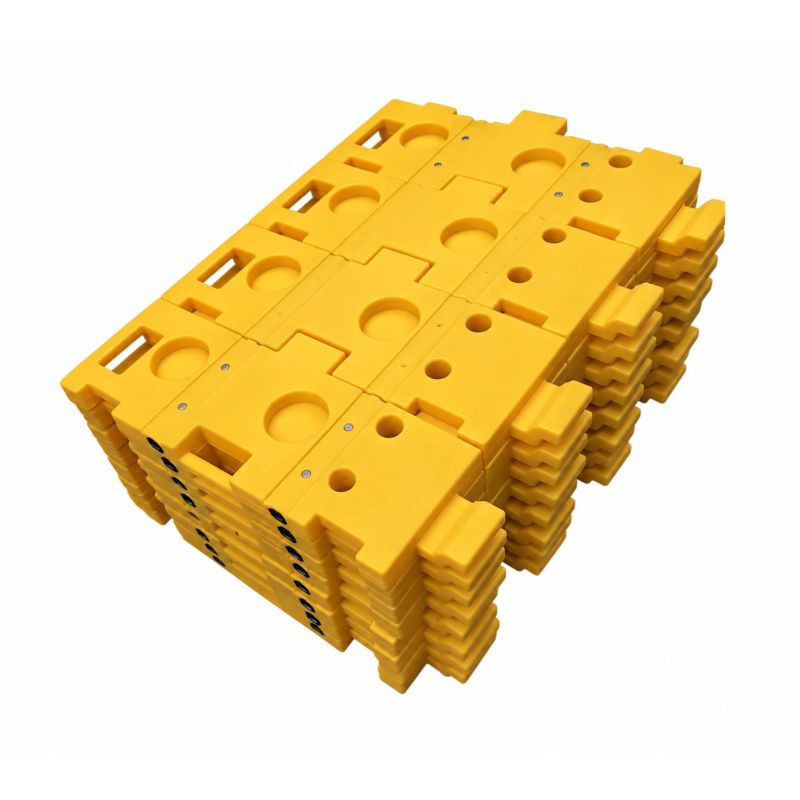

Le kit de fouille comprend quatre panneaux préassemblés et deux barres utilisées successivement pour le transport, la manutention et la suspension du caisson. Chaque panneau est composé de modules à double paroi mesurant 22 cm de largeur et 65 cm de hauteur.

Les panneaux sont fabriqués en polyéthylène haute densité rotomoulé, traité contre les rayons ultraviolets. Leur structure est rigidifiée par des inserts et des tubes en acier galvanisé. L’épaisseur standard des parois est de 4 mm.

Un niveau inférieur (sur devis) peut être associé au kit principal pour augmenter la hauteur protégée. Ces modules mesurent 22 cm de largeur et 43 cm de hauteur totale, pour une hauteur utile de 39 cm. Ce niveau complémentaire ne comprend pas de barre de support. Il doit toujours être placé en partie basse, sous un niveau principal de mêmes longueur et largeur, et ne peut pas être utilisé seul.

Modèles de kits disponibles

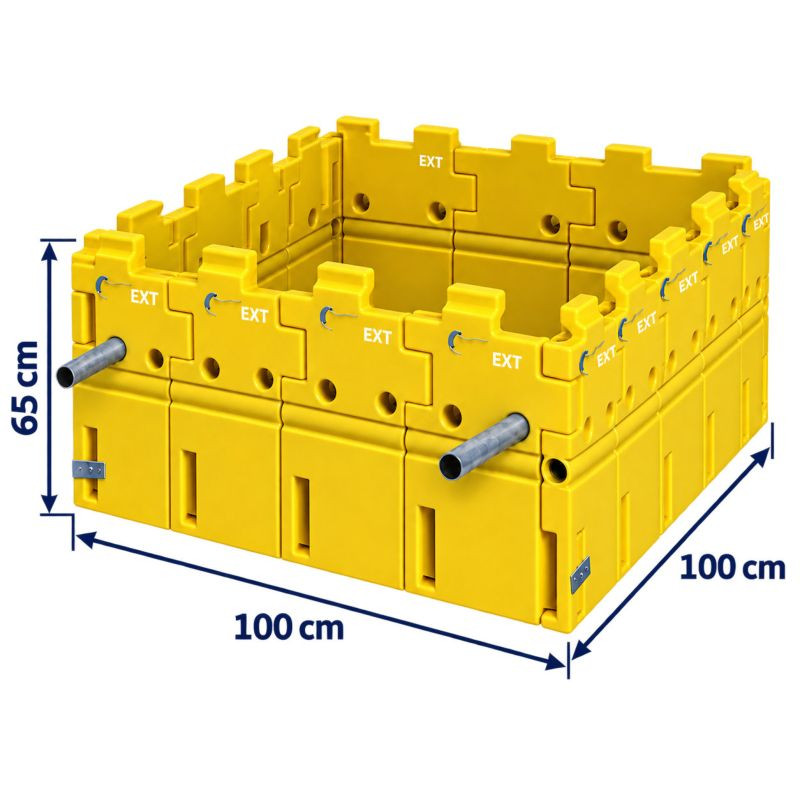

Le kit de blindage de fouilles est proposé dans plusieurs dimensions. Chaque modèle comprend quatre panneaux préassemblés et deux barres de transport servant également de supports lors de l’installation.

Utilisation du kit selon la nature du terrain

La configuration du blindage doit être déterminée en fonction de la nature et de la stabilité du sol. Une étude géotechnique doit être réalisée avant le démarrage du chantier afin de sélectionner un kit adapté aux dimensions et à la profondeur de la fouille.

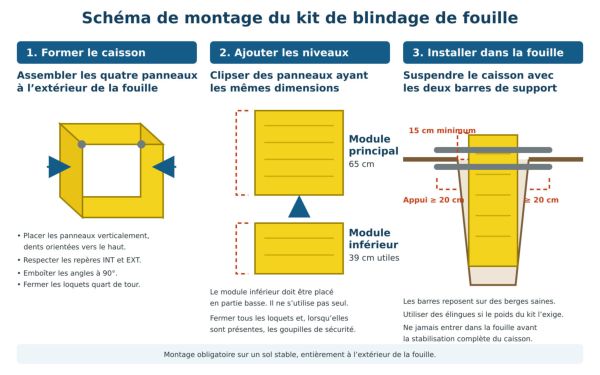

Notice d'installation du kit de blindage de fouille

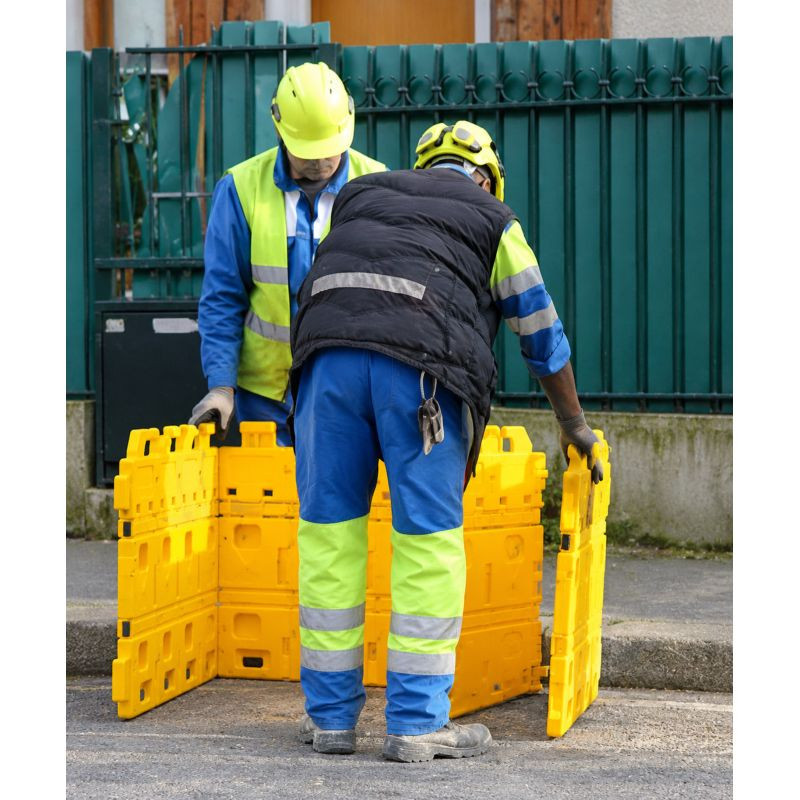

Le montage du kit doit être entièrement réalisé sur un sol stable, à l’extérieur de la fouille. Lorsqu’un niveau inférieur est nécessaire, celui-ci doit être assemblé en premier. Positionnez chaque panneau verticalement, avec les dents orientées vers le haut, en respectant les marquages « INT » pour la face intérieure et « EXT » pour la face extérieure.

1. Présenter deux panneaux à angle droit et insérer la partie mâle du premier panneau dans l’ouverture femelle du second.
2. Assembler les deux autres panneaux de la même manière afin de former un caisson carré ou rectangulaire.
3. Fermer les loquets métalliques quart de tour et les goupilles de sécurité lorsqu’elles sont présentes.

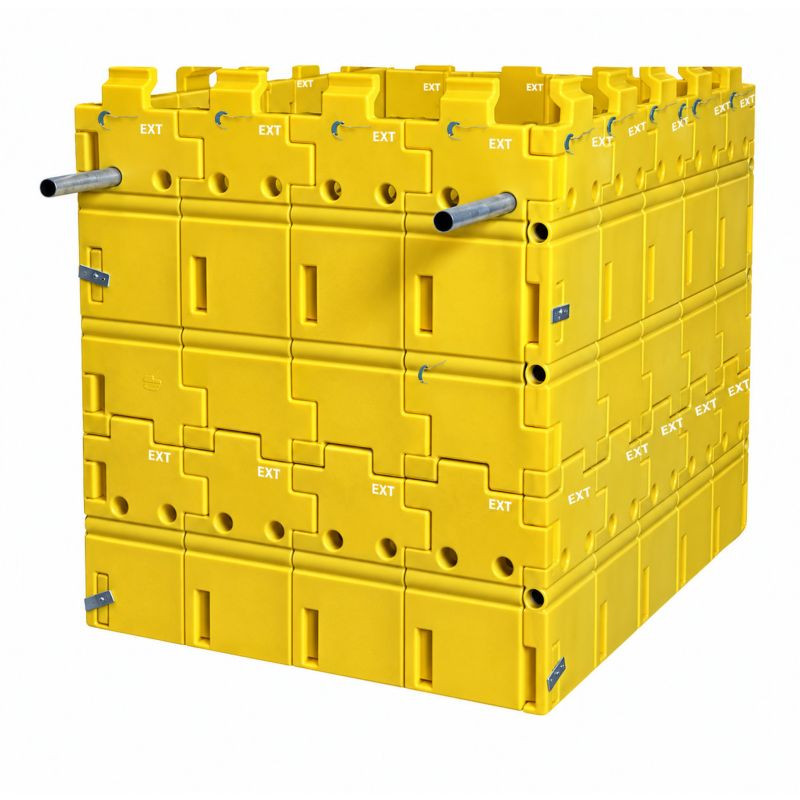

4. Pour ajouter un niveau, utiliser des panneaux de mêmes longueur et largeur que ceux installés en dessous.
5. Insérer les dents du niveau inférieur dans les ouvertures situées à la base des panneaux supérieurs, puis redresser chaque panneau verticalement.
6. Contrôler la fermeture de toutes les liaisons avant de placer les deux barres de transport dans les passages prévus sur le niveau supérieur.

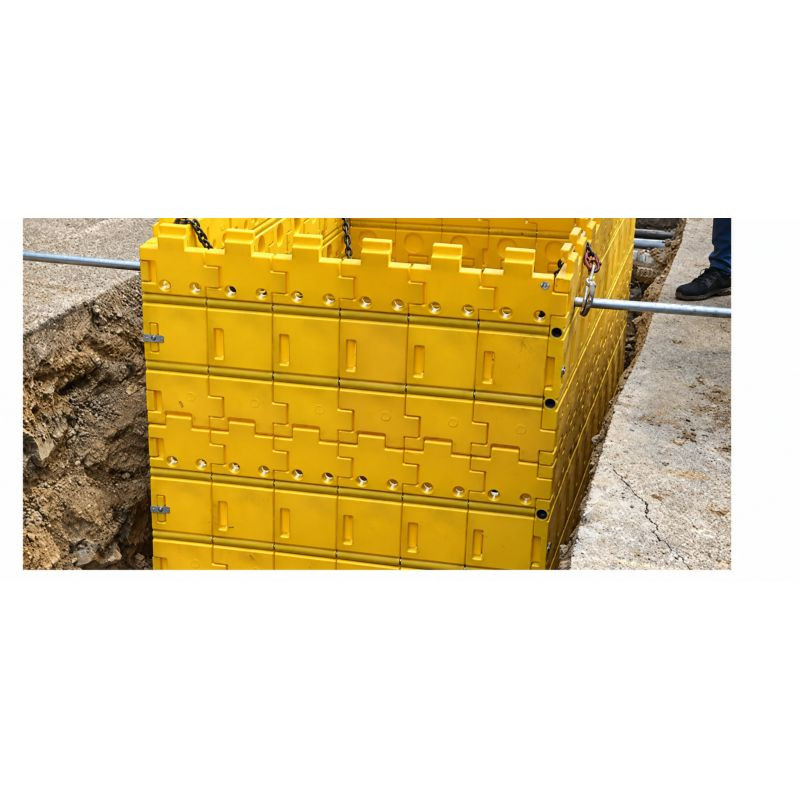

7. Descendre le caisson dans l’excavation manuellement ou à l’aide d’élingues, selon ses dimensions et son poids.

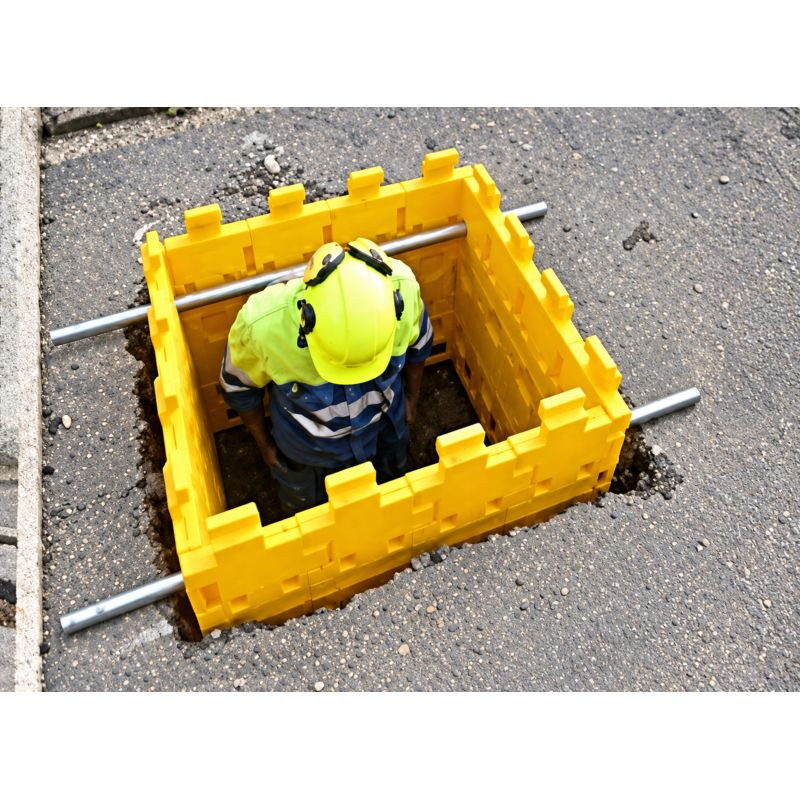

8. Poser les barres transversalement sur des berges saines en conservant un appui minimal de 20 cm de chaque côté.
9. Ajuster la position du caisson pour que son sommet dépasse d’au moins 15 cm le niveau naturel du sol.

Le personnel ne doit jamais pénétrer dans la fouille avant que le blindage soit entièrement installé, suspendu et stabilisé.

Législation en matière de blindage de fouille

Conformément au décret du 8 janvier 1965, le blindage d’une fouille ou d’une tranchée est obligatoire lorsque sa profondeur dépasse 1,30 m et que sa largeur est inférieure ou égale aux deux tiers de sa profondeur. Ce dispositif vise à limiter les risques d’éboulement, d’effondrement et d’ensevelissement liés notamment à la nature du sol, aux conditions climatiques, aux vibrations provoquées par les engins, aux surcharges à proximité de la fouille, aux cavités souterraines ou à la présence d’eau. Lorsque les parois de la tranchée sont verticales ou presque verticales, le blindage doit dépasser d’au moins 15 cm le niveau du sol afin de renforcer la protection des professionnels intervenant dans la fouille.

Informations détaillées

• Structure : panneaux en polyéthylène haute densité rotomoulé
• Renforts : inserts et tubes en acier S355 galvanisé
• Épaisseur standard des parois : 4 cm
• Largeur d’un module : 22 cm
• Hauteur du module principal : 65 cm
• Hauteur du module inférieur : 43 cm, dont 39 cm utiles
• Pression maximale admissible : 35 kN/m²
• Capacité de reprise avant déformation critique : jusqu’à 52 kN/m²
• Coefficient de sécurité : 1,5
• Plage d’utilisation : de −30 °C à +60 °C
• Couleur : jaune RAL 1018
