Planimètre affichage libre en bois

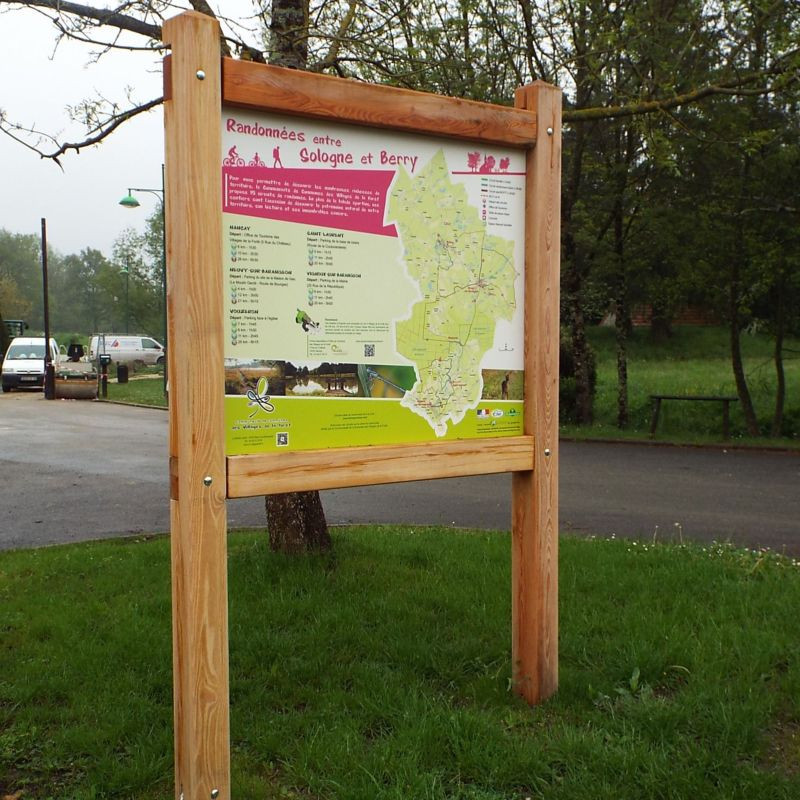

Le planimètre Classic en bois est destiné à l’affichage de plans et d’informations en extérieur, dans des environnements où l’intégration visuelle est un critère important. Il est généralement installé à l’entrée d’un site touristique, d’un parc public ou d’un espace aménagé pour présenter un plan d’orientation ou des informations générales. Le planimètre est proposé en affichage libre ou avec un panneau imprimé, selon que le contenu doit être évolutif ou permanent.

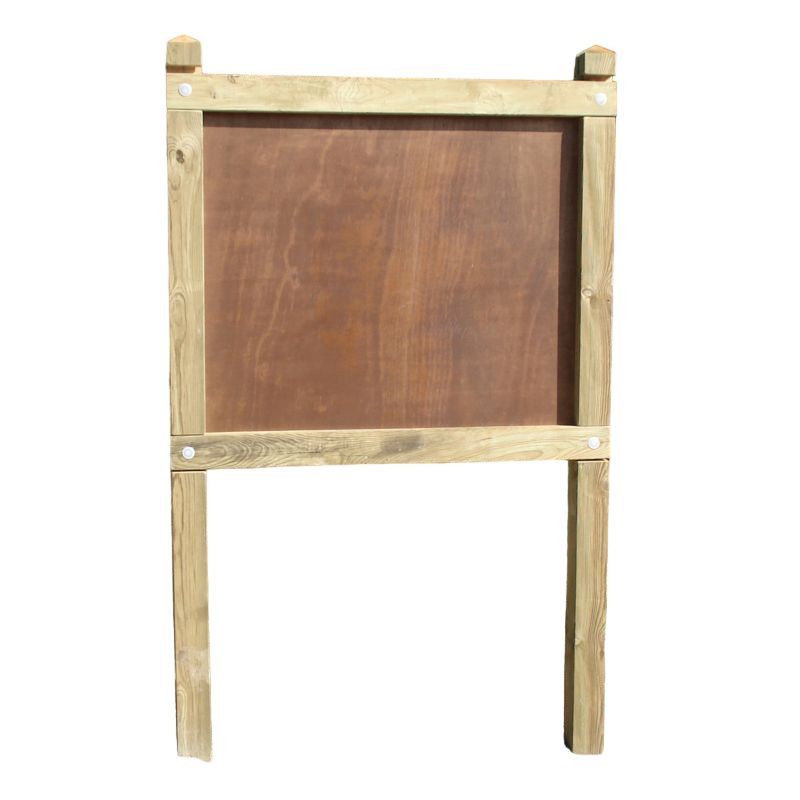

En configuration affichage libre sur fond bois CTBX ou PVC blanc, les documents sont fixés à l’aide de punaises. Ce mode d’affichage permet d’installer un plan de site imprimé, des informations pratiques, des consignes d’accès, des règles du site ou tout document nécessitant des mises à jour régulières, avec un remplacement simple et rapide des contenus.

Structure du planimètre

La structure du planimètre est réalisée en pin traité autoclave classe 4, adapté à une implantation extérieure. Elle se compose de deux poteaux et deux traverses de section 12 × 12 cm, assemblés par visserie en acier galvanisé.

Les poteaux présentent une hauteur hors-sol de 2.30 m pour une hauteur totale de 2.80 m :

• par scellement direct dans le sol d'environ 50 cm (hauteur hors tout 280 et hors sol de 230 cm)
• par platines de fixation (hauteur 230 cm).

Le planimètre est décliné en plusieurs formats de panneaux compatibles :

• Panneau H 80 × L 100 cm
• Panneau H 80 × L 120 cm
• Panneau H 100 × L 140 cm
• Panneau H 120 × L 160 cm

Une fabrication sur mesure peut être réalisée sur devis, afin d’adapter la taille du planimètre à des contraintes spécifiques de site.

Options de personnalisation

Bandeau supérieur

Un bandeau supérieur peut être ajouté en option. Il est disponible :

• en compact stratifié,
• ou en vinyle imprimé contrecollé sur compact.

La hauteur du bandeau est de 37 cm

Toitures

Deux types de toitures sont proposés :

• toiture bois double pente,
• toiture inclinée avec section bois 4.5 × 19.5 cm.

Panneaux d’affichage

Différents types de panneaux peuvent être intégrés :

Panneaux pour affichage libre

• Panneau d’affichage libre avec fond PVC,
• Panneau d’affichage libre avec fond CTBX,

Panneaux avec impression

• Panneau avec vinyle imprimé contrecollé sur PVC. Vinyle adhésif imprimé quadrichromie. Protection anti-UV, anti-graffitis. Collage recto ou recto/verso sur panneau PVC blanc épaisseur 10 ou 13 mm selon structure. Garantie 5 ans extérieur.
• Panneau avec vinyle imprimé contrecollé sur compact. Vinyle adhésif imprimé. Protection anti-UV, anti-graffitis. Collage recto ou recto/verso sur panneau compact épaisseur 10 mm. Garantie 5 ans extérieur.
• Panneau imprimé stratifié Elystrat. Stratifié à 150° sur compact en résines thermo-durcissables à base de bois anti-UV, anti-graffiti et très résistant à la rayure. Garantie 10 ans extérieur.

Pour un panneau avec impression, il est nécessaire de nous fournir les fichiers à imprimer (fichier PC avec extensions et polices vectorisées. Format ILLUSTRATOR, PHOTOSHOP ou PDF) à nous envoyer par email à devis@normequip.com. Nous nous assurererons de vérifier la bonne conformité des fichiers afin d'établir les BAT et de préparation les fichiers pour l'impression.

Vitrine d’affichage

Une vitrine d’affichage est disponible en option, uniquement pour les planimètres de largeur 120 cm ou 140 cm.

Elle comprend :

• Un encadrement en pin traité section 46 × 46 mm,
• Une vitre en polycarbonate incassable,
• Un joint d’étanchéité,
• 3 charnières, 2 serrures et 2 clés,
• Un fond en tôle blanche magnétique sur support compact blanc 10 mm,
• Une ouverture soulevante.

La vitrine est disponible en version recto ou recto/verso, avec des hauteurs adaptées aux largeurs 120 m et 140 cm.
