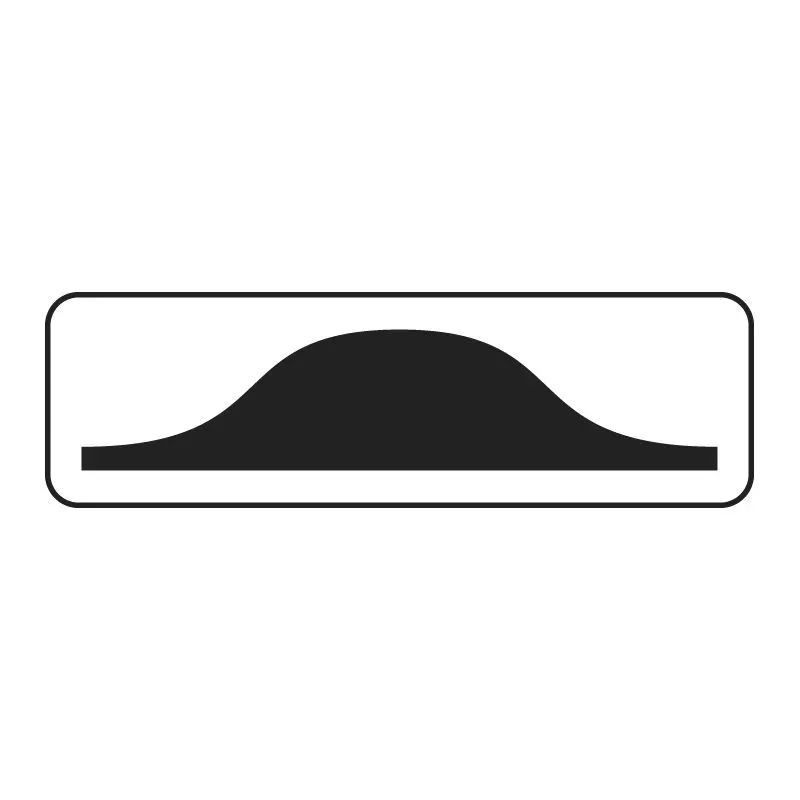

Panonceau passage piétons surélevé - M9d

Le panneau M9d indiquant un passage piéton surélevé, est disponible en un large choix de dimensions. Conforme à la norme NF, choisissez entre le film rétroréfléchissant de classe 1 ou 2 pour une signalisation efficace en toutes circonstances.

Gamme : Ecolign ou Bretagne

Dimensions L x l (cm) :

35 x 15
50 x 15
70 x 20
90 x 25

Classe rétroréflexion :

Classe 1
Classe 2

Gamme :

Bretagne
Ecolign

À quoi sert le panonceau passage piétons surélevé M9d ?

Le panonceau M9d sert à indiquer la présence d’un passage piétons surélevé. Il complète le panneau principal afin d’informer les usagers que la traversée piétonne concernée est aménagée sur une surélévation de chaussée.

Ce panonceau complémentaire permet de renforcer la lisibilité de la signalisation, d’attirer l’attention des conducteurs sur la configuration particulière du passage piéton et de les inciter à adapter leur vitesse à l’approche de la zone. Il contribue ainsi à améliorer la sécurité des piétons et à mieux signaler cet aménagement.

Choisir son modèle de panneau : gamme Ecolign et Bretagne

Gamme Ecolign

Gamme Bretagne

Face en acier galvanisé avec primaire époxy et laque polyester

Cadre en acier galvanisé

Cadre en profil aluminium

Épaisseur de panneau de 25 mm

Epaisseur du panneau 32 ou 41 mm

Système de fixation permettant une installation sur n'importe quel support

Fixation sur mâts de 40 x 40 / 80 x 40 / 80 x 80 ou Ø 49 et Ø 60 mm.
Colliers aluminium et boulons inox

Pose traditionnelle ou en déport, avec arceau, candélabre, mur.

Choisir la classe de film de rétroréflexion

Les films rétroréfléchissants sont identifiés selon 2 classes relatives à leur performance de rétroréflexion. Leur principe de rétroréflexion s'appuie sur une technologie dite "à microbilles" ou une technologie dite "à microprismes". Tous les panneaux doivent être rétroréfl échissants de classe 1 minimum.

Classe 1 microbilles

Classe 2 billes ou microprismatique

Cette classe de revêtement correspond au niveau de service minimal sur les réseaux en rase campagne et en agglomération.

Le revêtement de classe 2 microprismatique peut être employé pour tous les panneaux implantés à plus de 2 m de hauteur. En agglomération, il peut aussi être utilisé pour les panneaux de type AB ainsi que pour tous les panneaux implantés dans les sections où la vitesse est relevée à 70 km/h.

Performance minimale de rétroréflexion : 50 cd/lux/m2

Performance minimale de rétroréflexion : 180 cd/lux/m2

Garantie 7 ans

Garantie 12 ans

Compatibilité et dimensions du panonceau M9d - Passage piétons surélevé

Type de panneau compatible

Cas d’usage

Format panneau 1

Format panneau 2

Format panneau 3

Format panneau 4

Format panneau 5
