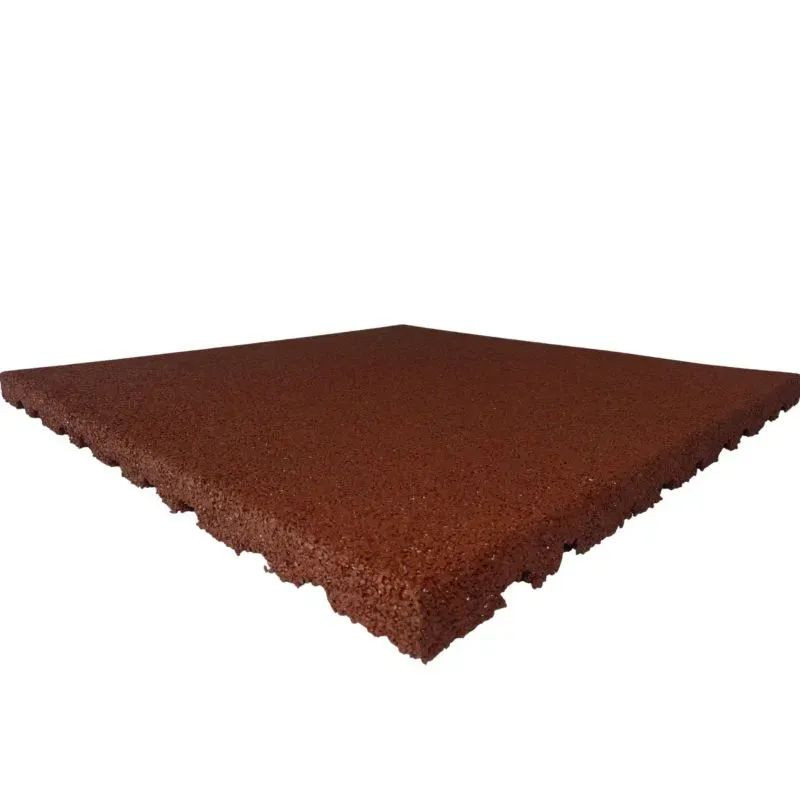

Dalle de sol amortissante Hexdalle XE - 50x50 cm

La dalle amortissante pour aire de jeux Hexdalle XE Outdoor permet de créer un sol souple destiné à réduire les conséquences d’une chute sous les équipements de jeux extérieurs.

Elle convient notamment aux aires de jeux pour enfants installées dans les écoles, crèches, parcs publics, campings, collectivités, établissements médico-sociaux, maisons de retraite ou centres accueillant des personnes en situation de handicap.

Les dalles Hexdalle XE Outdoor sont vendues à l’unité. Chaque quantité ajoutée au panier correspond donc à une dalle de 50 x 50 cm, soit une surface couverte de 0,25 m². Pour couvrir 1 m², il faut commander 4 dalles.

Quelle épaisseur de dalle amortissante choisir ?

L’épaisseur doit être choisie en fonction de la hauteur de chute libre de l’équipement de jeux. Cette information figure normalement sur la notice technique ou la plaque signalétique du jeu.

La hauteur critique de chute couverte par les dalles doit toujours être supérieure ou égale à la hauteur de chute libre du jeu.

Exemple : si un jeu présente une hauteur de chute libre de 1,50 m, il faut choisir une dalle couvrant au minimum cette hauteur. La dalle de 45 mm étant limitée à 1,41 m, il faut sélectionner la dalle de 55 mm, adaptée jusqu’à 1,60 m.

Important : la dalle de 25 mm est un revêtement de confort. Elle ne doit pas être utilisée sous un équipement présentant une hauteur de chute libre nécessitant un sol amortissant.

Comment calculer le nombre de dalles nécessaires ?

Les dalles étant vendues à l’unité, la quantité à renseigner dans le panier doit correspondre au nombre total de dalles nécessaires pour couvrir votre aire de jeux.

Une dalle de 50 x 50 cm couvre 0,25 m². Il faut donc prévoir 4 dalles par m².

Calcul à effectuer :

Longueur de la zone x largeur de la zone x 4 = nombre de dalles à commander.

Exemple : pour une aire de jeux de 8 m de long sur 5 m de large :

• Surface à couvrir : 8 x 5 = 40 m²
• Nombre de dalles : 40 x 4 = 160 dalles
• Quantité à ajouter au panier : 160

Pour une zone comportant des découpes, des angles ou des poteaux, il est recommandé d’ajouter environ 5 % de dalles supplémentaires.

Informations détaillées

• Dimensions d’une dalle : 50 x 50 cm
• Surface couverte par une dalle : 0,25 m²
• Quantité nécessaire : 4 dalles par m²
• Utilisation : extérieur
• Matériau : granulats de caoutchouc agglomérés avec une résine
• Aspect de surface : granuleux
• Épaisseurs disponibles : de 25 à 90 mm selon la hauteur de chute à couvrir
• Température de stockage : entre 0 et 30 °C

Lors du stockage, éviter une exposition partielle ou prolongée des dalles aux UV afin de limiter les différences de teinte entre les produits.

Normes et contrôles

• NF EN 1177:2018 : détermination de la hauteur critique de chute pour les épaisseurs de 35 à 90 mm
• EN ISO 5470-1 : résistance à l’usure
• NF EN 71-3 : analyse chimique et contrôle de la migration de certains éléments

Les dalles disposent d’un procès-verbal de contrôle réalisé par un laboratoire agréé selon la norme NF EN 1177, applicable aux sols amortissants installés sous les équipements d’aires de jeux.

La résistance à l’usure a également été contrôlée selon la méthode EN ISO 5470-1, avec une perte annoncée de 0,46 g. Les dalles ont par ailleurs fait l’objet d’une analyse selon la norme NF EN 71-3.

Comment poser les dalles Hexdalle XE ?

La méthode de pose doit être choisie en fonction du support, de la configuration de la zone et du niveau de maintien recherché.

Pose collée sur le support

Les dalles sont collées directement sur un support adapté avec la colle mastic PU75.

Le support doit être stable, plan, propre et compatible avec la méthode de collage retenue.

Pose interconnectée avec des goujons

Les dalles sont percées dans leur épaisseur et assemblées en quinconce à l’aide de connecteurs.

Le montage standard prévoit 4 goujons par dalle. Une configuration avec 8 goujons par dalle peut être utilisée pour certaines dalles ludiques.

Pose avec collage sur les tranches

Les dalles peuvent être collées entre elles sur leurs chants avec la colle liquide PU59.

La colle doit être appliquée entre les joints. Les dalles doivent être posées bord à bord, sans laisser d’espace entre les éléments.

Finition périphérique de la surface

Lorsque les dalles ne sont pas installées dans une zone décaissée ou maintenues par un encadrement existant, la surface doit être ceinturée afin de limiter les déplacements et de traiter les différences de niveau.

Il est possible d’utiliser des bordures chanfreinées Hexdalle XE collées ou des bordurettes en caoutchouc P1/P2 scellées autour de la surface.

Comment entretenir les dalles amortissantes ?

Les dalles ne nécessitent pas d’entretien technique particulier. Un nettoyage périodique reste toutefois recommandé afin d’éliminer les poussières, feuilles, mousses et salissures pouvant s’accumuler sur la surface.

Le nettoyage peut être réalisé à l’eau, sans utiliser de nettoyeur haute pression, ou avec le nettoyant dégraissant bactéricide Cleandalle FC.

Un léger transfert de couleur de la dalle vers certains textiles peut se produire. Ce phénomène est sans conséquence annoncée pour la santé.

Avec le temps, un contrôle des propriétés amortissantes peut être effectué par un bureau de contrôle compétent. Une peinture de régénération PA63 peut également être appliquée sur des dalles anciennes afin de raviver leur couleur, à condition de choisir une teinte correspondant à la couleur d’origine.

Précaution d’utilisation : les dalles ne résistent pas aux solvants ni aux produits acides.
