5710N1 Neutronic : déclencheur manuel filaire pour alarme PPMS

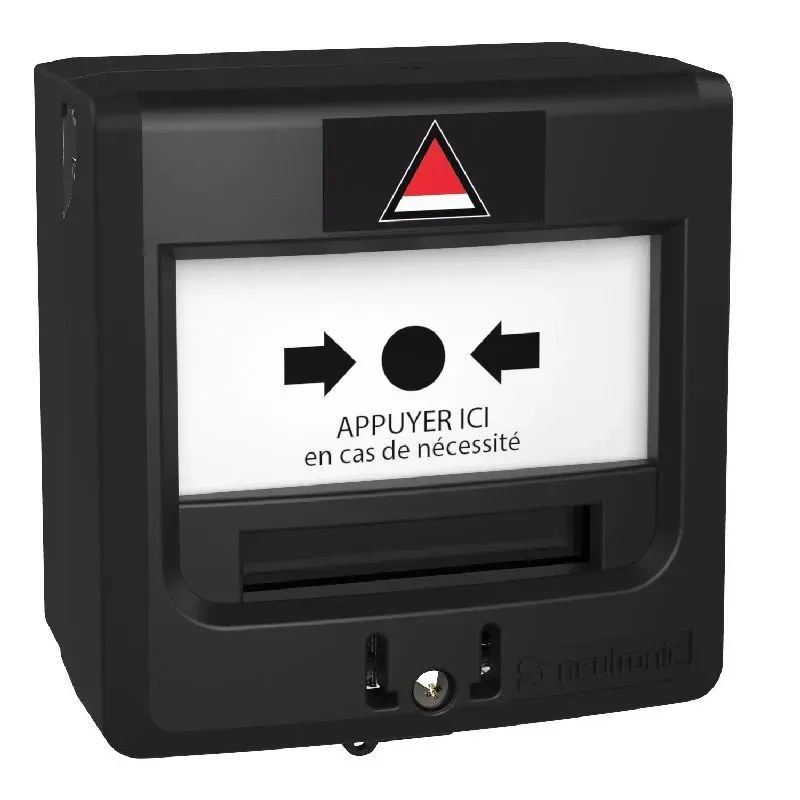

Le déclencheur manuel filaire 5710N1 Neutronic permet le déclenchement manuel d’une alarme PPMS ou d’un système filaire compatible. Ce modèle 1 contact à manœuvre immédiate est destiné à une installation intérieure et peut être posé en saillie ou encastré.

Le 5710N1 dispose d’un contact électrique permettant son raccordement au système d’alarme par liaison filaire, avec une section de câble pouvant atteindre 1,5 mm² maximum.

Informations détaillées

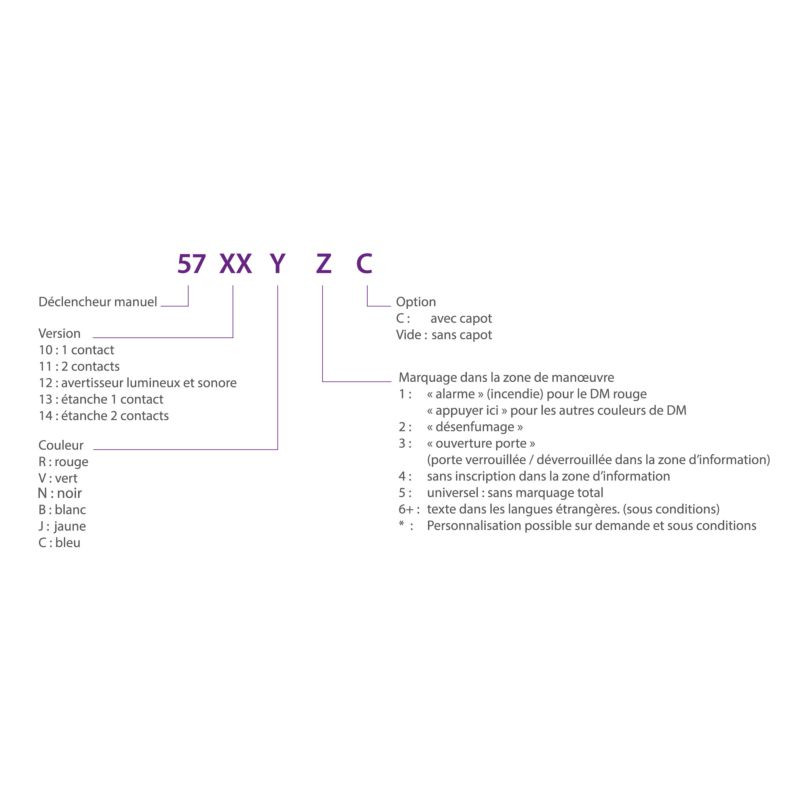

• Référence Neutronic : 5710N1
• Déclencheur manuel filaire 1 contact
• Type A à manœuvre immédiate
• Installation intérieure
• Pose en saillie ou encastrée
• Contact : 30 VDC - 4 A / 250 VAC - 5 A
• Résistance : 1 kΩ - 1/2 W
• Section de câble : 1,5 mm² maximum
• Indice de protection : IP42
• Résistance aux chocs : IK07
• Dimensions : 89 x 89 x 55 mm
• Poids : 169 g
• Température de fonctionnement : -40 °C à +70 °C
• Température de stockage : -40 °C à +70 °C
• Livré avec 1 clé de réarmement et 1 vis

Raccordement filaire du déclencheur manuel 5710N1

Le 5710N1 se raccorde au système d’alarme par l’intermédiaire de son bornier interne. La section maximale admissible pour le câblage est de 1,5 mm².

Pour réaliser la liaison entre les déclencheurs manuels et les équipements de l’installation, vous pouvez utiliser un câble incendie SYT1 1P0.9.

Dans une installation avec surveillance de ligne, le dernier déclencheur manuel nécessite une configuration spécifique : le strap peut être coupé ou le shunt situé entre les bornes B2 et B3 remplacé par la résistance adaptée au système.

Pose en saillie ou encastrée

Le déclencheur manuel Neutronic 5710N1 offre deux possibilités de montage afin de s’adapter à la configuration des locaux.

• Pose en saillie directement sur le support
• Pose encastrée sur un pot d’encastrement avec entraxe de 60 mm

En pose encastrée, la face avant est déclipsée pour permettre le raccordement des câbles et la fixation de la partie intermédiaire au pot d’encastrement, avant remontage et verrouillage de l’ensemble.

Mode essai et réarmement du 5710N1

Le 5710N1 dispose d’un mode essai accessible avec un tournevis à tête fendue. Il permet d’effectuer un déclenchement de test sans intervenir directement sur la zone de manœuvre du déclencheur manuel.

Après déclenchement, le dispositif peut être réarmé à l’aide de la clé fournie.

Protection IP42

Le déclencheur manuel bénéficie d’un indice de protection IP42. Pour conserver ce niveau de protection, le bouchon d’étanchéité prévu à cet effet doit être positionné dans le trou d’accès au mode essai.

Caractéristiques techniques

Contenu de l'emballage

• 1 déclencheur manuel 5710N1
• 1 clé de réarmement
• 1 vis
