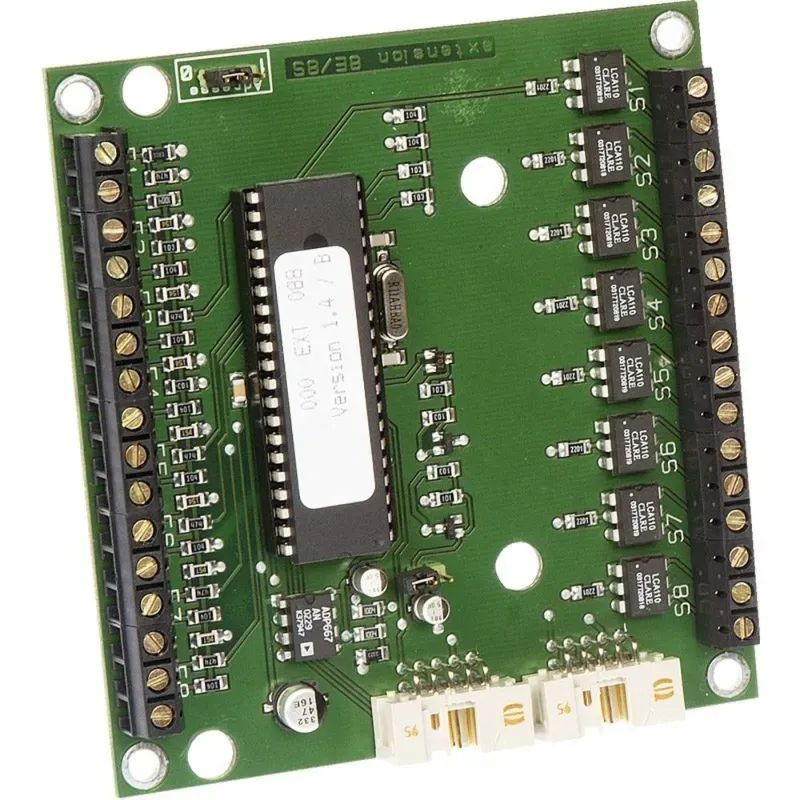

Carte d'extension pour transmetteur téléphonique Vocalys MX

La carte d’extension pour transmetteur téléphonique Adetec Vocalys MX GSM ou IP permet d’adapter facilement l'installation lorsque les capacités de la carte de base du transmetteur téléphonique ne suffisent plus (de base la carte du Vocalys MX GSM ou IP dispose de 8 entrées et de 4 sorties). Conçue pour fonctionner avec le Vocalys MX, elle augmente le nombre d’entrées disponibles et, selon le modèle choisi, ajoute également des sorties supplémentaires. Elle permet ainsi de faire évoluer le système sans remplacer l’équipement principal, tout en conservant une identification claire des informations transmises.

Possibilité d’installer dans chaque transmetteur téléphonique Vocalys MX en plus de ses 8 entrées et 4 sorties :

• 1 carte 000 EXT 088 de 8 entrées et 8 sorties supplémentaires
• 1 carte 000 EXT 016 de 16 entrées supplémentaires
• 1 carte 000 EXT 088 + 1 carte 000 EXT 016 de 8 + 16 entrées et 8 sorties supplémentaires

Impossible d’installer deux cartes d’extension du même type.

Informations détaillées

• Compatible avec les transmetteurs téléphoniques Vocalys MX GSM ou Vocalys MX IP
• Deux versions de cartes d'extensions disponibles :
  • 000 EXT 016 : 16 entrées supplémentaires
  • 000 EXT 088 : 8 entrées et 8 sorties supplémentaires
• Capacité maximale pour chaque transmetteur téléphonique :
  • 32 entrées (8 sur le transmetteur + 8 sur carte d'extension 000 EXT 088 + 16 sur carte d'extension 000 EXT 016)
  • 12 sorties (4 sur le transmetteur + 8 sur carte d'extension 000 EXT 088)
• Entrées identifiables individuellement par message vocal enregistrable par l’utilisateur

Important : Le Vocalys MX peut recevoir au choix une 000 EXT 016, une 000 EXT 088, ou l’association des deux cartes. En revanche, il est expressément prévu qu’il ne puisse pas y avoir deux cartes d’extension identiques sur le même système. En configuration maximale, l’ensemble permet d’atteindre 32 entrées et 12 sorties.

L’intégration des cartes d’extension est prévue directement dans l’architecture du Vocalys MX. Le raccordement doit respecter le sens de la nappe et le positionnement du cavalier d’adresse selon la configuration retenue. Avec une seule extension, la première entrée additionnelle correspond à l’entrée 9 du système. Avec une 000 EXT 016 et une 000 EXT 088 installées ensemble, une carte doit être réglée en position 0 et l’autre en position 1.

Raccordement des cartes d'extension

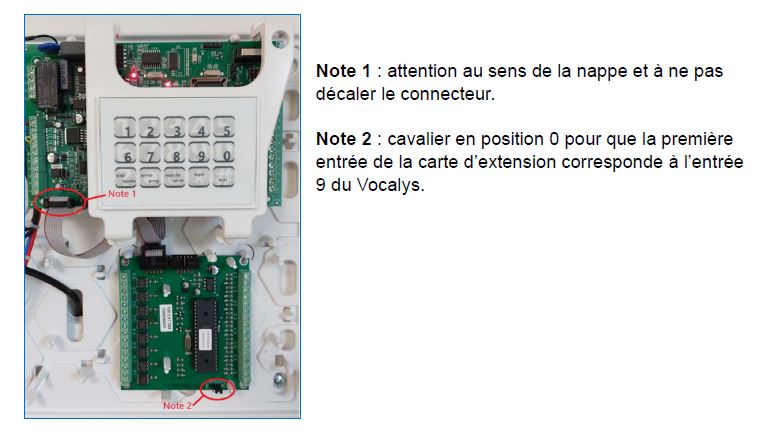

Raccordement de la carte 000 EXT 088 8 entrées & 8 sorties

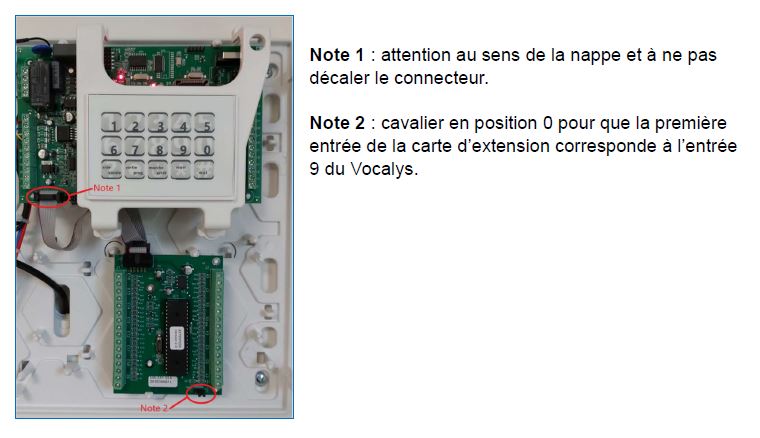

Raccordement de la carte 000 EXT 016 16 entrées

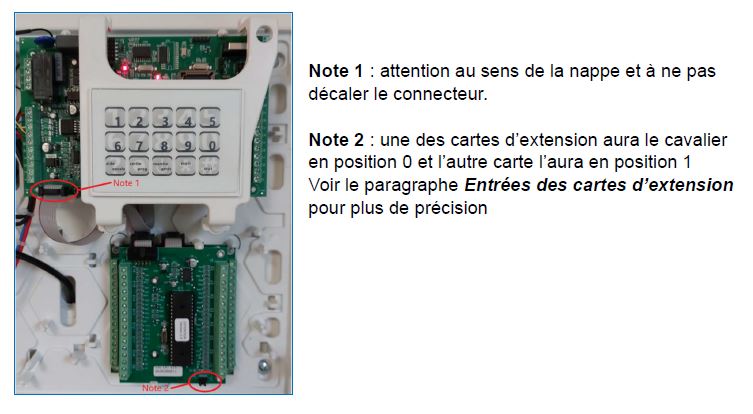

Raccordement de la carte 000 EXT 088 et 000 EXT 016 24 entrées (16+8) et 8 sorties
