Chemin de câbles pour cloison de protection machines X-Guard

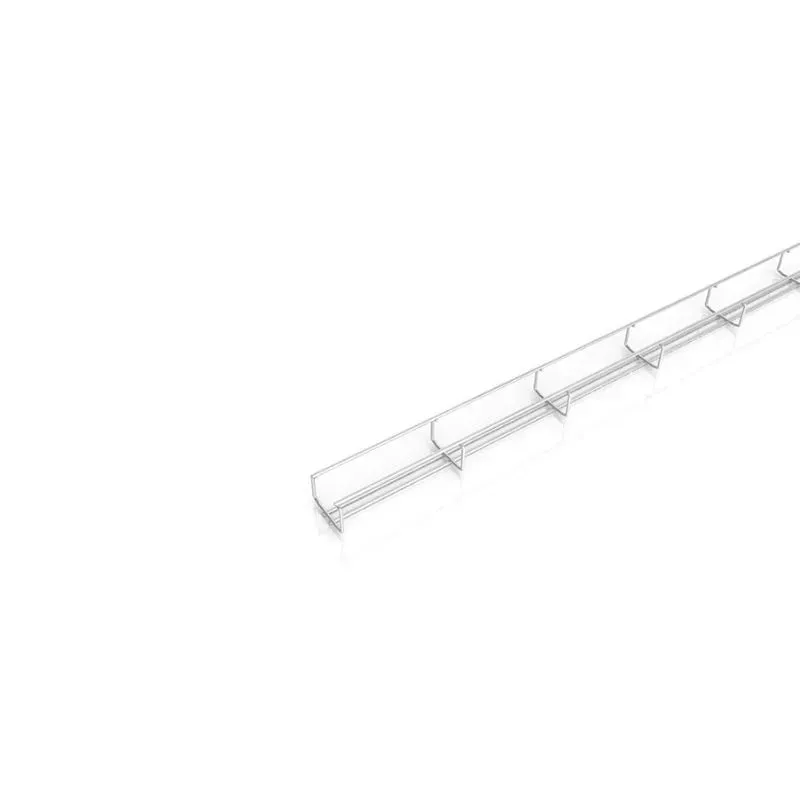

Chemins de câbles X-Tray pour cloison de protection de machines X-Guard

Les chemins de câbles X-Tray sont conçus pour une intégration directe avec les systèmes de cloisonnement X-Guard®, permettant une gestion de câblage esthétique, sécurisée et totalement modulable. Grâce à leur conception astucieuse, ils se montent sans outil spécifique, avec une simple clé de 13 mm.

Disponibles en largeurs de 60 à 320 mm et en longueur standard de 2300 mm, ces chemins de câbles offrent une liaison rigide et durable, tout en s’adaptant parfaitement aux environnements industriels, même avec de longues distances entre supports (jusqu’à 2,25 m). Trois modes de montage sont proposés : sur empreintes existantes, en haut de cloison ou sur support dédié.

Tous les composants sont galvanisés noirs pour correspondre visuellement aux panneaux X-Guard, et peuvent recevoir des accessoires comme des couvercles, supports, fixations réglables, accessoires de liaison ou protection anti-chute. La gamme inclut également des éléments de montage verticaux, des fixations pour rails aluminium et des supports d’angle (sur devis)

Certifiés UL, IEC 61537, DNV-GL, E90, les chemins X-Tray garantissent conformité, robustesse et sécurité électrique. La fabrication modulaire permet de configurer des passages de câbles efficaces, même sur des zones complexes (angles, montants, traversées de portes).

Informations détaillées

• Système : X-Tray pour X-Guard
• Largeurs disponibles : 6, 12, 22, 32 cm
• Longueur standard : 2300 mm
• Capacité : 30 kg/m (chemin) – 45 kg/support
• Distance entre supports : Jusqu’à 2,25 m
• Fixation : Sur empreintes, en haut de cloison ou sur support dédié
• 1 support chemin de câble par poteau
• Finition : Acier galvanisé noir
• Certifications : UL, IEC 61537, DNV-GL, E90
• Compatibilité : X-Guard®, poteaux Classic

Les 3 installations les plus courantes des chemins de câbles

Guide d'utilisation du chemin de câble X-Tray
