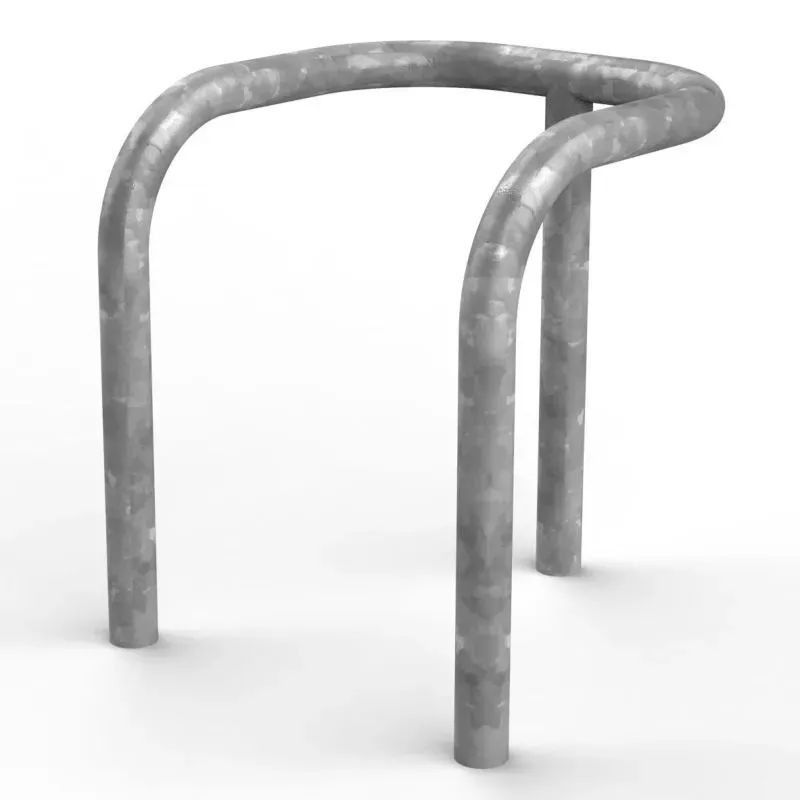

Etrier de protection 3 pieds

L’étrier de protection 3 pieds permet de protéger les équipements installés dans les zones de circulation et de stationnement contre les chocs accidentels de véhicules ou d’engins de manutention.

Sa forme enveloppante à trois pieds est adaptée à la protection des candélabres, lampadaires, bornes incendie, poteaux, parcmètres, arbres ou autres équipements urbains et techniques. Il convient notamment aux parkings, voiries, zones industrielles, entrepôts, collectivités et espaces publics.

Fabriqué en tube d’acier de 60 mm de diamètre, cet étrier reçoit un traitement anticorrosion par galvanisation à chaud. Il est proposé en finition galvanisée ou avec une finition peinte par thermolaquage selon le nuancier RAL.

À quoi sert un étrier de protection 3 pieds ?

L’étrier forme une barrière physique autour de l’équipement à protéger. Il permet de matérialiser sa présence et de limiter les risques de collision lors des manœuvres de véhicules.

Il peut notamment être installé autour :

• des candélabres et lampadaires ;
• des poteaux de signalisation ou poteaux techniques ;
• des bornes incendie ;
• des parcmètres et horodateurs ;
• des arbres implantés à proximité des zones de circulation ;
• des équipements exposés aux manœuvres de voitures, utilitaires ou chariots.

Avant de choisir le modèle, il est nécessaire de vérifier que les dimensions intérieures de l’étrier permettent d’entourer l’équipement tout en conservant un espace suffisant entre celui-ci et le tube de protection.

Deux modes de fixation au choix

L’étrier de protection est disponible en version à sceller dans le béton ou en version sur platines à cheviller au sol.

Étrier 3 pieds à sceller

Le modèle à sceller est destiné à une fixation directe dans des plots en béton. Chaque pied doit être scellé sur une profondeur de 30 cm afin d’assurer le maintien de l’étrier.

Cette version convient particulièrement aux aménagements neufs ou aux zones dans lesquelles il est possible de réaliser des réservations ou des plots béton avant la pose.

Lors de l’installation, vérifier l’alignement, le niveau et l’aplomb de l’étrier avant la prise complète du béton.

Étrier 3 pieds sur platines

Le modèle sur platines se fixe sur un sol béton existant à l’aide de goujons d’ancrage. Il est recommandé lorsque le support est déjà aménagé et qu’un scellement dans le béton n’est pas souhaité.

Chaque pied est équipé d’une platine en tôle d’acier de 6 mm d’épaisseur comprenant 4 trous de fixation. L’étrier comporte donc au total 3 platines et 12 points de fixation.

Pour installer un étrier complet, prévoir en accessoires 12 goujons d’ancrage pour béton M10 x 90 mm, soit un goujon par trou de fixation. Les goujons d’ancrage pour béton sont vendus séparément.

Informations détaillées

Quelle finition choisir ?

La finition galvanisée laisse apparaître l’aspect naturel du zinc et convient aux environnements dans lesquels la priorité est donnée à la protection de l’acier contre la corrosion.

La finition peinte comprend une galvanisation à chaud complétée par un thermolaquage. Elle permet d’harmoniser l’étrier avec les autres équipements du site, la signalétique ou les couleurs de l’aménagement.

Pour une version peinte, la teinte doit être sélectionnée dans le nuancier RAL proposé.

Conseils avant la pose

• Vérifier la nature et la résistance du support avant l’installation.
• Respecter un espace suffisant entre l’étrier et l’équipement protégé.
• Positionner les trois pieds de manière à ne pas gêner les accès de maintenance.
• Pour le modèle sur platines, effectuer la fixation uniquement dans un support béton adapté.
• Pour le modèle à sceller, réaliser des plots béton suffisamment dimensionnés selon la nature du sol et l’exposition aux chocs.
• Contrôler régulièrement le serrage des fixations sur les versions sur platines.
