Butoir de quai en caoutchouc avec platine en acier

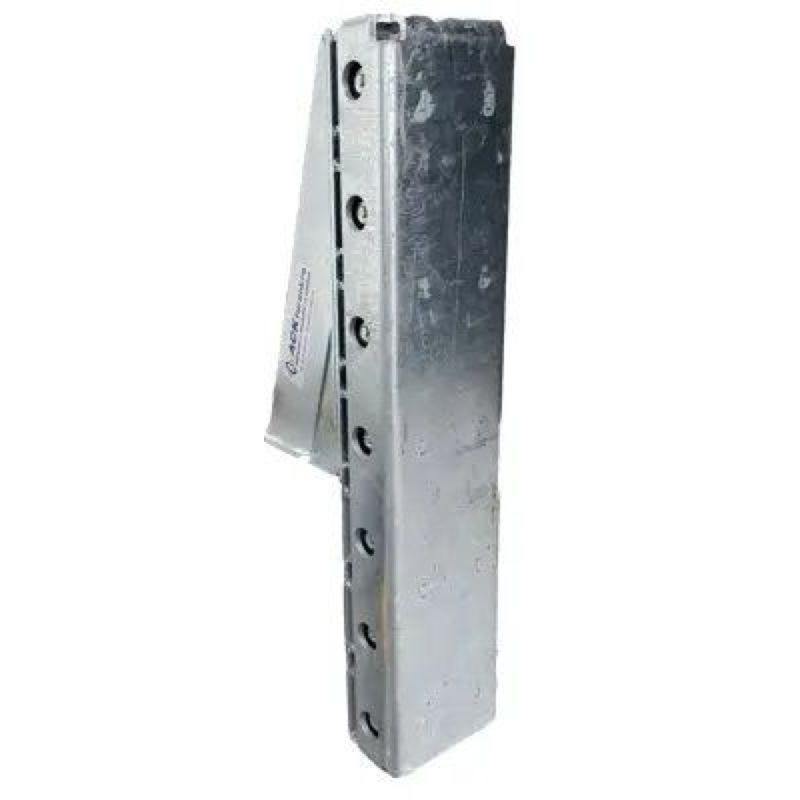

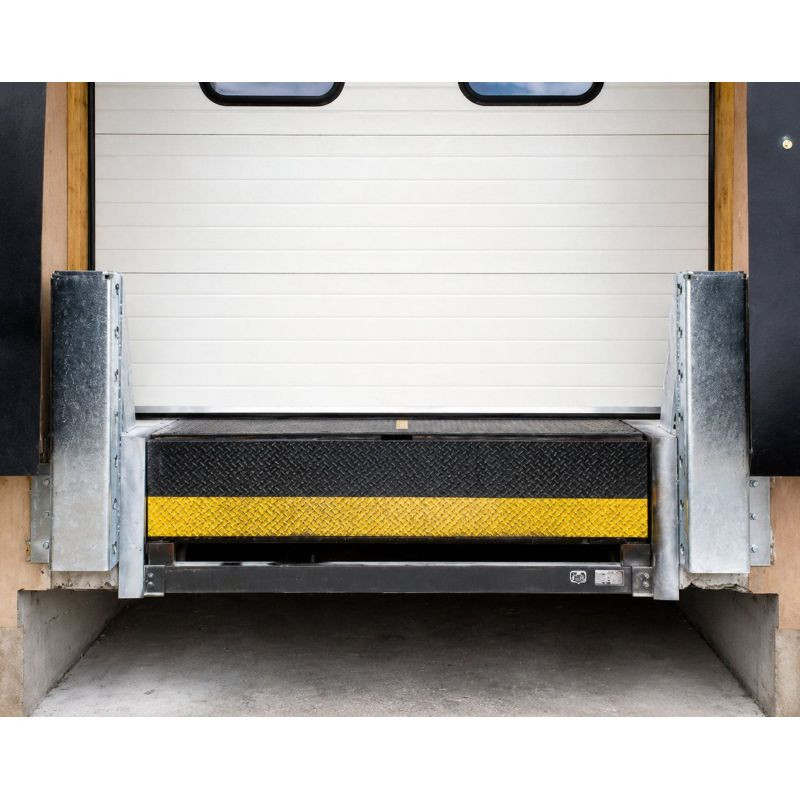

Butoir de quai BUTDOCK 130 XXL : avec sa hauteur spécifique de 110,6 cm, cet équipement répond aux contraintes de mise à quai rencontrées avec les conteneurs et les caisses mobiles. Sa structure associe une face en acier zingué à 14 éléments en caoutchouc chargés d’amortir les sollicitations lors du contact avec le véhicule. Installé de chaque côté de la zone de chargement grâce aux versions gauche et droite, il offre une hauteur de protection adaptée aux véhicules dont le point de contact se situe au-dessus d’un quai traditionnel.

Informations détaillées

• Hauteur située au-dessus du quai : 63 cm
• Structure en acier zingué
• 14 butoirs en caoutchouc intégrés
• Plaque de choc en acier de 1 cm d’épaisseur
• 7 axes traversant le butoir
• Disponible en version gauche et version droite
• Fixation au quai avec 8 chevilles béton Ø 1,6 cm
• Conception et fabrication françaises

À quoi sert le BUTDOCK 130 XXL ?

Le BUTDOCK 130 XXL permet de protéger votre quai lors des opérations de chargement et de déchargement. Sa hauteur de 110,6 cm répond plus particulièrement aux contraintes dimensionnelles des conteneurs et des caisses mobiles. Sur cette hauteur totale, environ 63 cm se situent au-dessus du niveau du quai.

Lors de la mise à quai, la plaque de choc en acier vient recouvrir les butoirs en caoutchouc intégrés. Cette association permet d'assurer l'amortissement au niveau de la zone de contact avec le véhicule.

Pour quelles installations choisir ce butoir de quai ?

Ce modèle est destiné aux quais accueillant des conteneurs ou des caisses mobiles et nécessitant une protection plus haute. Ses dimensions permettent de couvrir une zone de contact située au-dessus du niveau du quai.

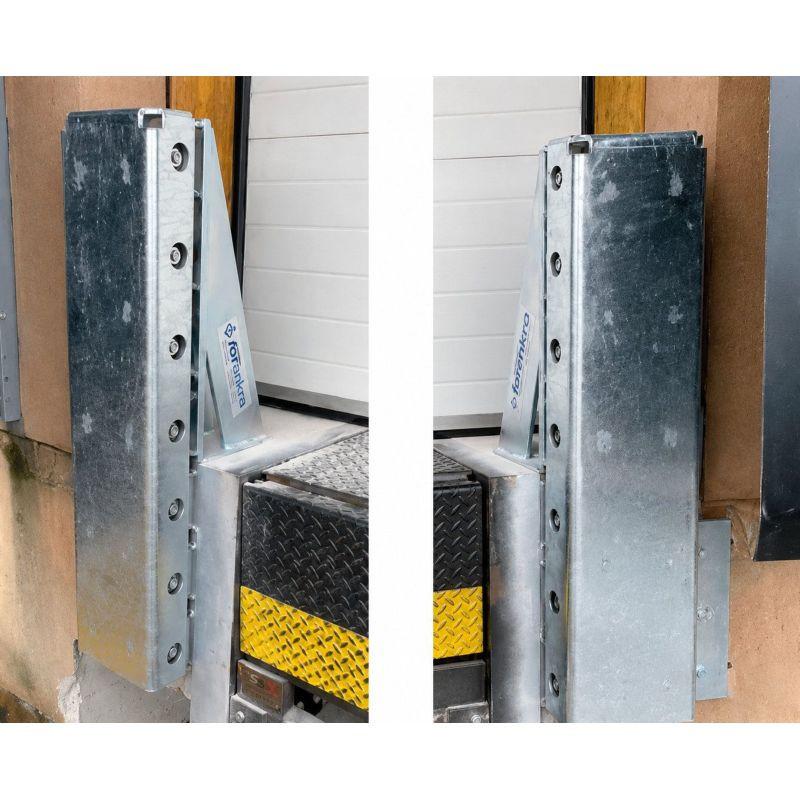

Le BUTDOCK 130 XXL est disponible en deux configurations complémentaires : un butoir gauche et un butoir droit. Vous pouvez ainsi installer chaque modèle du côté correspondant de votre quai.

Comment installer le BUTDOCK 130 XXL ?

Commencez par assembler la rehausse et la partie arrière du butoir à l'aide des 6 boulons type A. Positionnez ensuite l'ensemble contre votre quai puis réalisez sa fixation avec 8 chevilles pour béton de Ø 1,6 cm : 2 au niveau de la rehausse et 6 sur la face arrière.

Installez ensuite les 14 butoirs en caoutchouc avant de positionner la face avant. Les 7 axes sont insérés à travers le butoir, puis maintenus par les 14 vis type B disposées des deux côtés.

Compte tenu du poids de 103 kg, nous recommandons une manipulation à deux personnes. Le montage nécessite notamment un perforateur à béton avec foret de Ø 1,6 cm, un poste à souder, un marteau et des clés de 12 à 24 mm.
