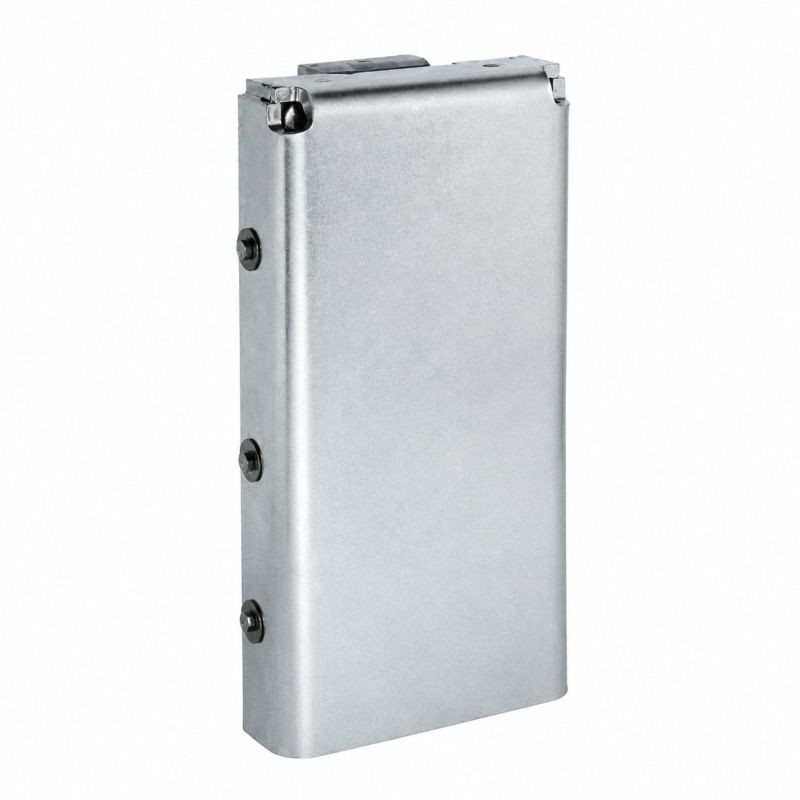

Lot de 2 butoirs de quai en acier galvanisée

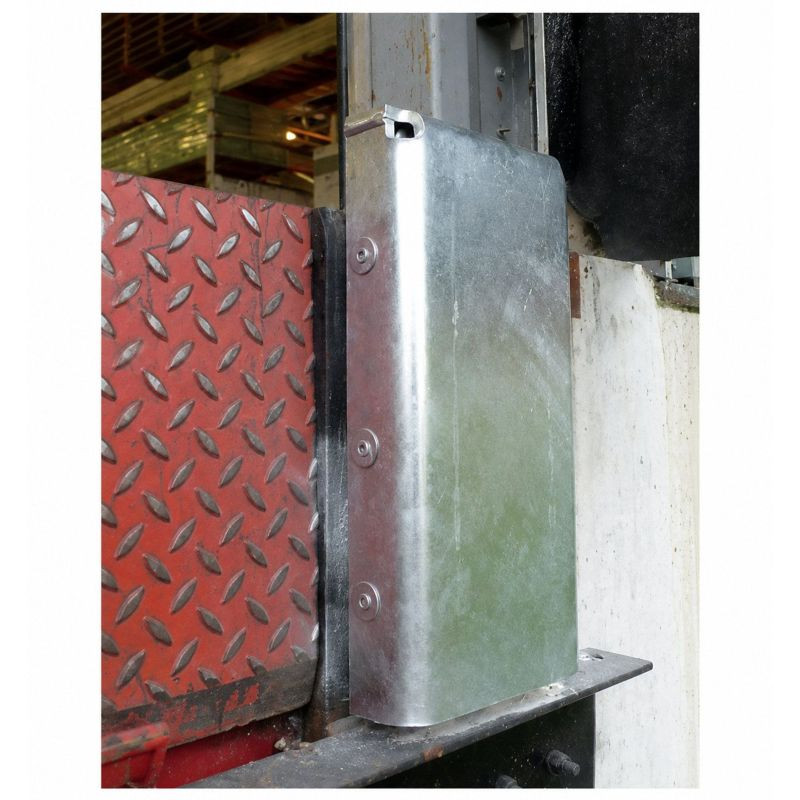

Butoir de quai BUTDOCK 90 : destiné à l’aménagement des zones de réception et d’expédition, cet équipement forme une protection entre la remorque et l’infrastructure lors du recul du véhicule. Son système d’amortissement est conçu pour accompagner les sollicitations rencontrées pendant les mises à quai répétées, notamment les frottements et les variations de hauteur du camion au cours des manutentions. Sa finition galvanisée et sa conception avec plaque de choc, ressorts et amortisseurs en caoutchouc répondent aux besoins des installations exposées à un trafic intense.

Informations détaillées

• Hauteur : 47 cm
• Poids : 60 kg la paire
• Vendu par lot de 2
• Finition galvanisée
• Plaque de choc de 1 cm d’épaisseur
• Système équipé de 6 ressorts
• Amortisseurs en caoutchouc
• Recommandé pour les trafics intenses
• Fixation au quai avec 6 goujons d’ancrage / spits de Ø 1,4 cm, non fournis

À quoi sert le BUTDOCK 90 ?

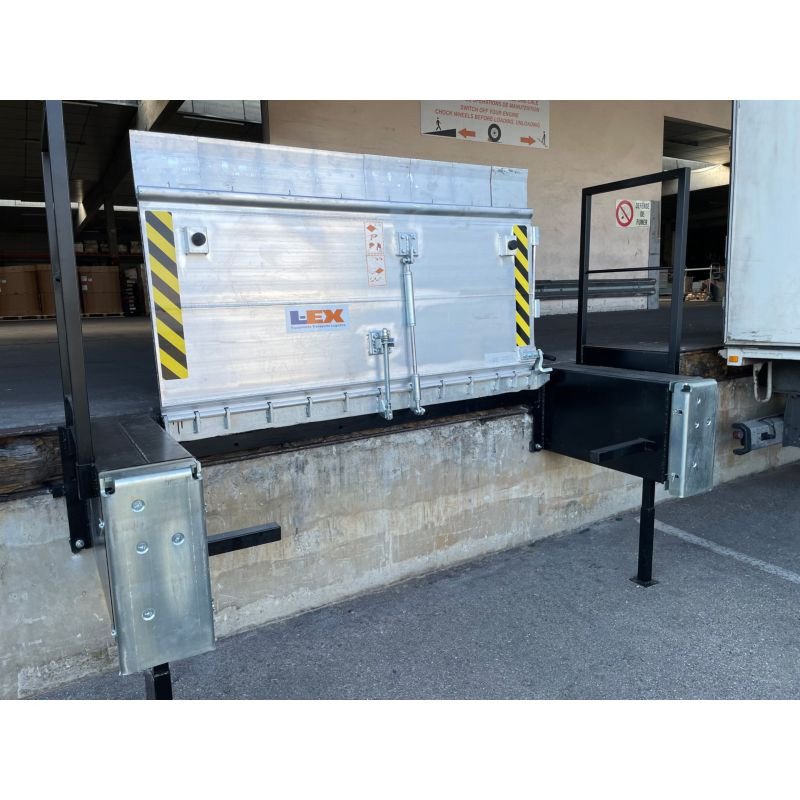

Le BUTDOCK 90 permet d’amortir les chocs entre la remorque et votre quai lorsque le véhicule recule pour se positionner. Il contribue ainsi à limiter les impacts directement transmis à l’infrastructure lors des opérations de mise à quai.

Il participe également à la protection des personnes travaillant autour de la zone de chargement ainsi que du bâtiment et du bardage situé en partie haute des portes sectionnelles. Sa conception lui permet de résister aux mouvements verticaux du véhicule pouvant se produire au fur et à mesure de son chargement ou de son déchargement.

Quand utiliser une réhausse sur un quai de chargement ?

La réhausse de quai est positionnée du côté chauffeur. Elle permet de limiter le risque de basculement du véhicule sur le quai lors de la mise à quai et d’augmenter la plage d’utilisation des butoirs.

Elle est particulièrement utile lorsque la configuration du quai ou la hauteur des véhicules nécessite de surélever le point de contact. La réhausse permet ainsi d’adapter le positionnement du butoir aux conditions de mise à quai tout en conservant sa fonction de protection.

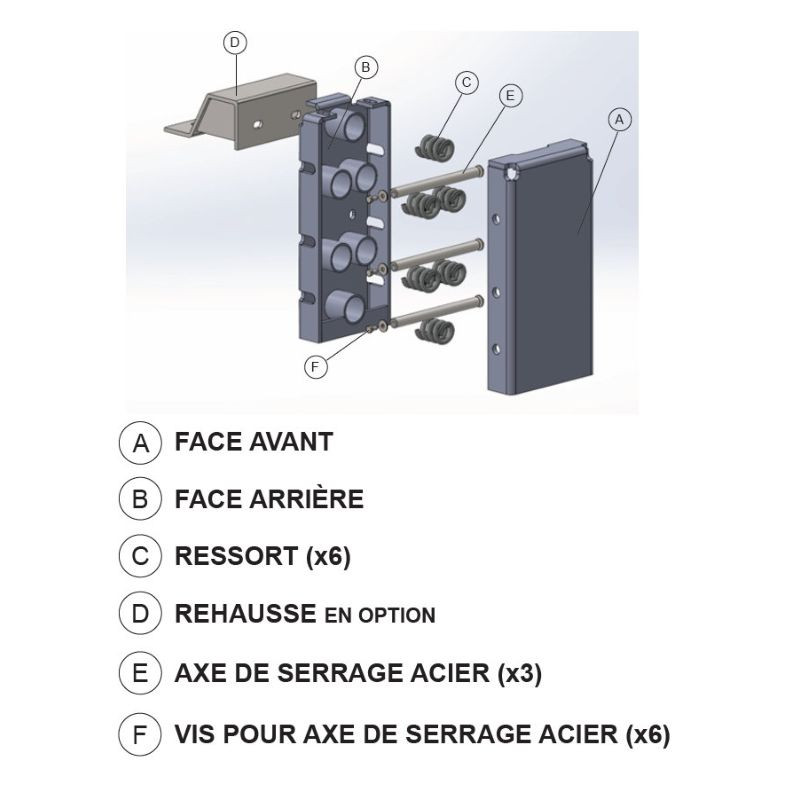

Comment installer le BUTDOCK 90 sans rehausse ?

Pour installer le butoir, positionnez tout d’abord son support contre votre quai. La fixation nécessite 6 goujons d’ancrage / spits de Ø 1,4 cm, non fournis. Positionnez ensuite les 6 ressorts avant d’insérer la face avant sur le support.

Insérez ensuite les 3 axes de serrage en acier, puis placez les 6 vis et leurs rondelles aux extrémités des axes pour terminer l’assemblage.

Étape 1 – Fixer le support au quai
Positionnez le support du BUTDOCK 90 contre le quai, puis fixez-le à l’aide de 6 goujons d’ancrage / spits de Ø 1,4 cm. Les goujons ne sont pas fournis.

Étape 2 – Installer les ressorts
Positionnez les 6 ressorts dans les emplacements prévus sur le support.

Étape 3 – Mettre en place la face avant
Insérez la face avant du butoir sur le support équipé des ressorts.

Étape 4 – Insérer les axes
Introduisez les 3 axes à travers l’ensemble afin de maintenir les différents éléments du butoir.

Étape 5 – Finaliser l’assemblage
Placez les 6 vis et leurs rondelles aux extrémités des axes pour terminer le montage du BUTDOCK 90.

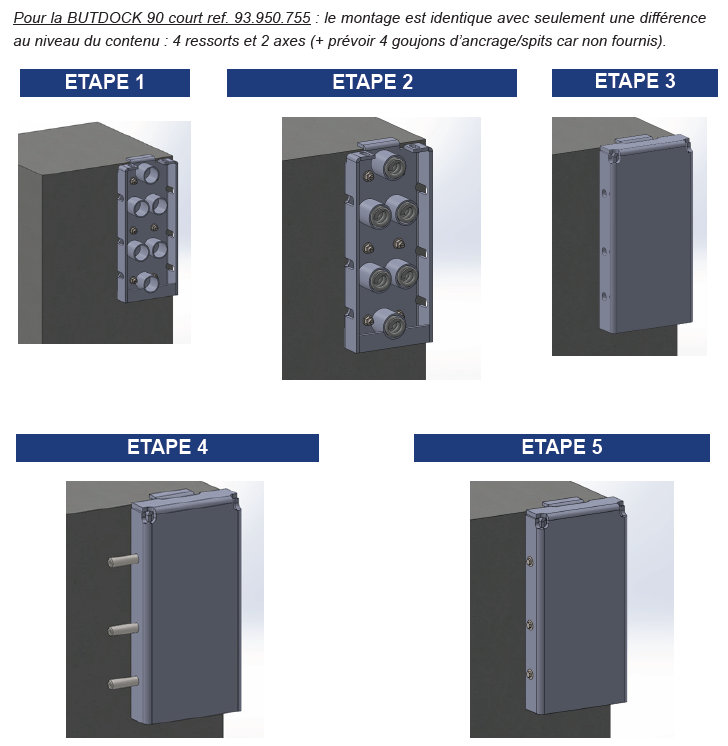

À noter : pour le BUTDOCK 90 court, le principe de montage reste identique, avec 4 ressorts, 2 axes et 4 goujons d’ancrage / spits à prévoir.

Caractéristiques techniques

Options supplémentaires sur devis

• BUTDOCK 90 court : version de 35 cm de hauteur et 28 kg la paire, équipée de 4 ressorts et de 2 axes.
• Réhausse de 10 cm : permet d’adapter la hauteur du butoir à la configuration de votre quai. Poids de la configuration : 70 kg la paire.
• Réhausse de 20 cm : permet d’obtenir une surélévation de 20 cm. Poids de la configuration : 75 kg la paire.
• Platine allongée : dimensions 23,5 x 25 cm, pour un poids de 65 kg la paire.

Comment installer le BUTDOCK 90 avec réhausse ?

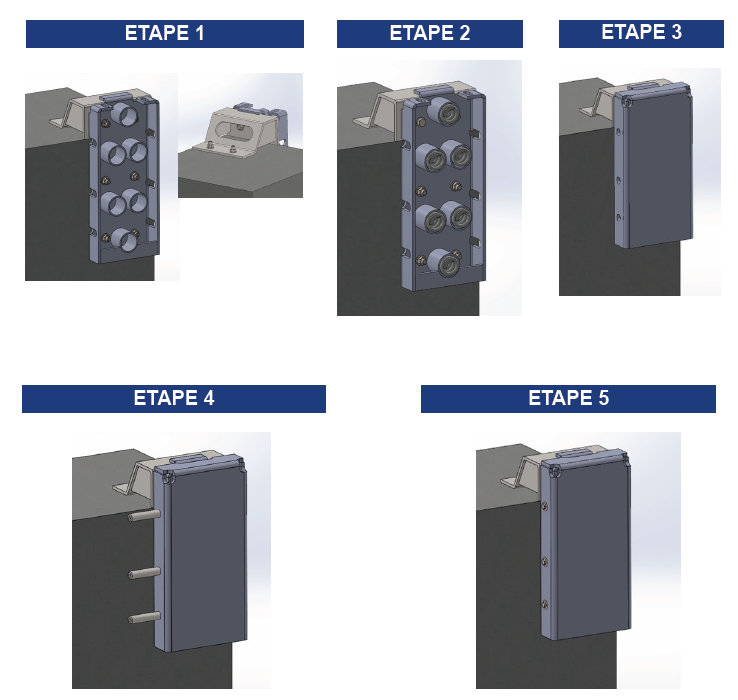

Étape 1 – Assembler la réhausse et fixer le support au quai
Assemblez la réhausse et le support à l’aide de 2 vis M14 non fournies. Positionnez ensuite l’ensemble contre le quai et fixez-le avec 6 goujons d’ancrage / spits de Ø 1,4 cm non fournis : 4 sur la face avant et 2 au niveau de la réhausse.

Étape 2 – Installer les ressorts
Positionnez les 6 ressorts dans les emplacements prévus sur le support.

Étape 3 – Mettre en place la face avant
Insérez la face avant du butoir sur le support équipé des ressorts.

Étape 4 – Insérer les axes
Introduisez les 3 axes à travers l’ensemble pour maintenir les différents éléments du butoir.

Étape 5 – Finaliser l’assemblage
Placez les 6 vis et leurs rondelles aux extrémités des axes pour terminer le montage du BUTDOCK 90 avec réhausse.
