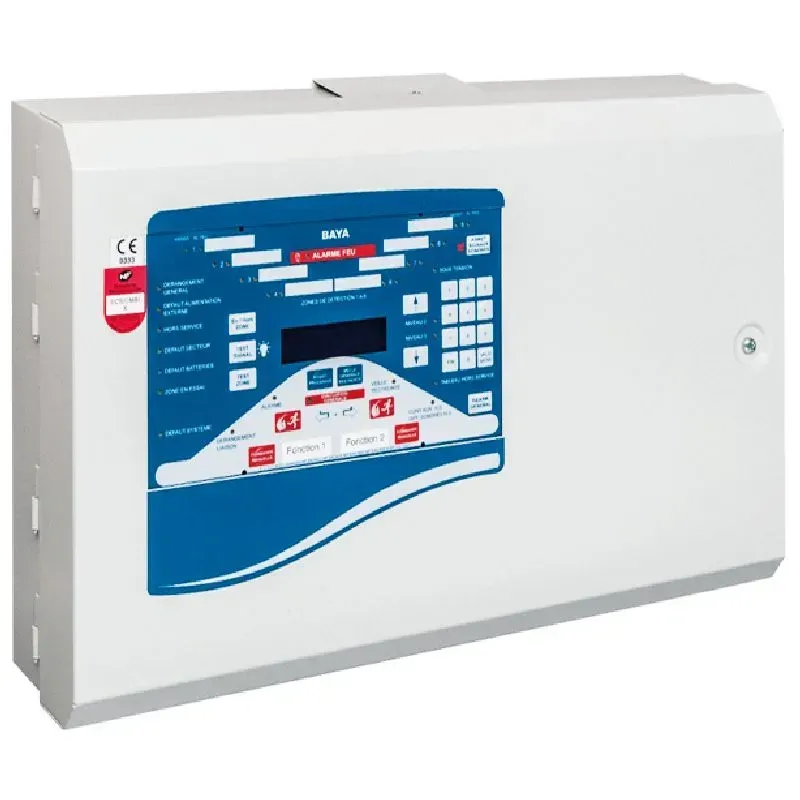

Alarme incendie de Type 1 conventionnel - BAYA

BAYA est une centrale de détection incendie qui se compose d'un Équipement de Contrôle et de Signalisation (ECS) conventionnel intégrant un Centralisateur de Mise en Sécurité Incendie (CMSI). C'est le seul type d'équipement d'alarme qui peut comporter des détecteurs automatiques d'incendie (DA).

Fonctionnement de la centrale de détection incendie BAYA Type 1 :

La commande des fonctions de mise en sécurité (partie C.M.S.I.) est indépendante de la partie détection incendie (partie E.C.S.). En effet, en cas de défaut système ou perte d'alimentation sur la partie détection incendie, la commande d'évacuation générale reste disponible pendant 1 heure au minimum.
De plus, la partie C.M.S.I. dispose de sa propre source d'alimentation de puissance constituée par une Alimentation Electrique de Sécurité (A.E.S.) conforme à la norme NF S 61-940. Cette AES fait partie intégrante de l'ECS / CMSI BAYA.

Informations détaillées :

Techniques :

• Dimensions 4 et 8 zones (cm) : 44.5 x 28.8 x 8.3
• Dimensions 16 zones (cm) : 53 x 48 x 17
• Matière : Métal
• Couleur : Gris clair

Fonctionnelles :

• Durée de l’alarme générale : 5 min
• Nombre de zones de détection : 4 à 16
• Nombre de points max par boucle : 32
• Longueur max. d’une boucle : 1000 m - câble 8/10e
• Nombre de fonction évacuation : 1
• Nombre de lignes de diffuseurs : 2
• Nombre de fonction de mise en sécurité : 2

Électriques

• Alimentation principale EAE et AES : 230V ±10% 50Hz
• Alimentation secondaire auxiliaire : 2 batteries 12V - 1.3 Ah
• Alimentation secourue EAE (8ZD) : batterie 12V - 7 Ah
• Alimentation secourue AES : batterie 12V - 7 Ah
• Capacité ligne de télécommande (alim. interne) : 24 V / 15 W
• Capacité ligne de diffuseurs (A.E.S. interne) : 24 V / 0,625 A
• Contact sec (alarme générale / auxiliaire) : 1 A - 50 Vcc
• Autonomie : 12 h en veille + 5 min en alarme générale

Environnements

• Protection de l’enveloppe : IP 30 / IK 04
• Protection choc électrique : classe I
• Température de stockage : -5°C, +40°C
• Température de fonctionnement : -5°C, +40°C
• HR fonctionnement : ≤85 % sans condensation

Conformes aux normes

• NF EN 54-2
• NF EN 54-4
• NFS 61-934
• NFS 61-936
• NFS 61-940
