Boitier de gaine de détection de fumée BDG1 pour OX-8

Le BDG est un boitier de détection de gaine pour OX-8.

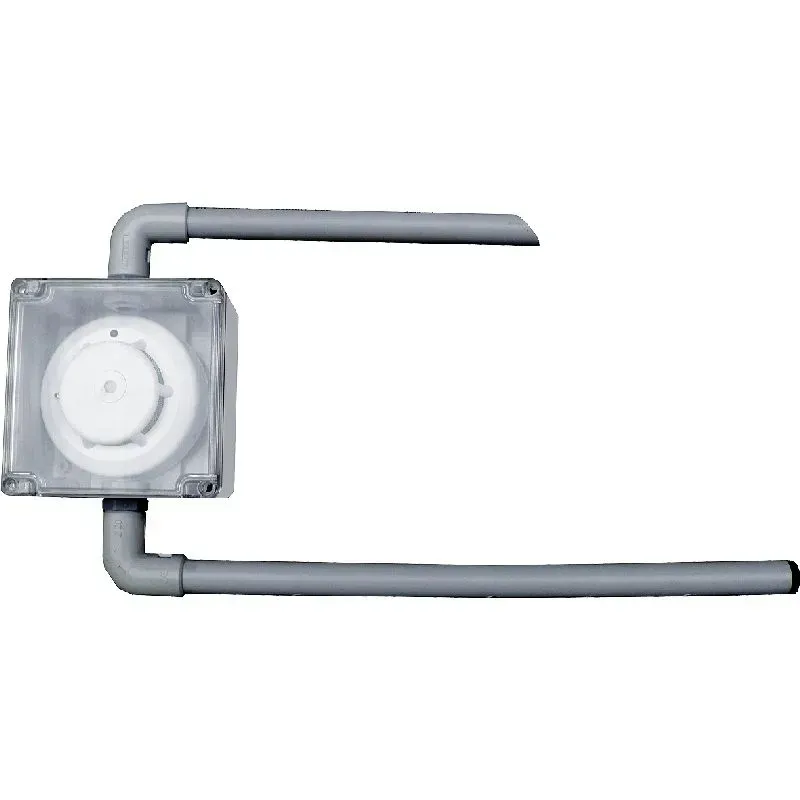

Le boîtier détecteur de gaine permet de détecter la fumée à l’intérieur d’une gaine de ventilation. Ce boitier de gaine dont le couvercle est transparent doit être associé avec un détecteur OX-8 de la marque Neutronic.

Ce boitier est constitué d’autre part d'un tube d’aspiration (ajustable), d’un tube de refoulement (ajustable), et d’un témoin mécanique permettant de s’assurer de la circulation de l’air dans le boîtier.

Contenu du Boitier De Gaine pour OX-8 :

• 1 notice
• 1 Boîtier
• 2 tubes ajustables
• 2 presses étoupes

Informations détaillées :

Techniques :

• Dimensions sans les tubes H x L x P (cm) : 12.2 x 12 x 8.7
• Matériau : Plastique ABS
• Couleur : gris clair

Tubes :

• Dimension des gaines Rectangulaires à équiper : de 30 à 80 cm de large.
• Dimension de gaines cylindriques à équiper : de 25 à 50 cm de diamètre.

Environnements :

• Temp. de stockage : -20°C, +70°C
• Temp. de fonctionnement : -10°C, +55°C
• Indice de protection : IP 42
• Résistance aux chocs : IK 07

Conformités :

• Conforme NF S 61961

Fonctionnement du BDG :

Ce détecteur est conforme aux dernières normes en vigueur (voir notice de montage EN 54-7).

Ce détecteur est associé avec le DAD S4 T1 et la BAYA (Type 1 conventionnel).

Ce détecteur de gaine est sensible aux fumées et gaz de combustion et s’installe en aval des caissons de traitement d’air ou à l’origine des conduits de distribution. Lors de son déclenchement, il doit commander automatiquement par l’intermédiaire de la centrale, l’arrêt du ventilateur, la fermeture d’un registre métallique situé en aval des filtre et s’il y a lieu, la coupure de l’alimentation électrique des batteries de chauffe.
