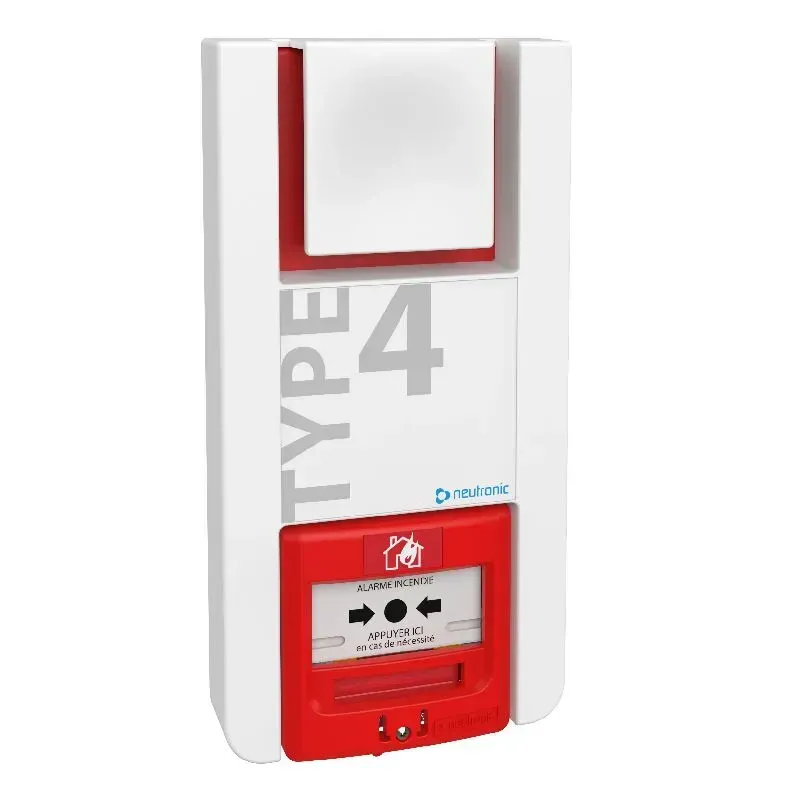

Alarme incendie type 4 à piles TT4P/PR

Le TT4P Neutronic est un équipement d’alarme incendie de type 4 autonome fonctionnant sur pile. Il réunit dans un même boîtier un déclencheur manuel et un diffuseur sonore.

Lorsqu’une personne constate un incendie ou une situation nécessitant l’évacuation, elle appuie sur le déclencheur manuel intégré. Le TT4P diffuse alors immédiatement le signal sonore normalisé d’évacuation générale.

Cette solution convient aux petits ERP dans lesquels une alarme de type 4 est prescrite et lorsque le signal sonore émis par un seul appareil peut être entendu dans l’ensemble des locaux concernés.

Fonctionnant avec une pile alcaline standard, le TT4P ne nécessite ni raccordement au secteur ni câblage pour son installation en configuration autonome.

Le TT4P peut être utilisé seul ou intégré à une petite installation filaire. Il est possible de relier entre eux plusieurs équipements de la gamme TT4P, TT4PR, TT4PL ainsi que des déclencheurs manuels 5710R/C à l’aide d’un câble 1 paire 8/10 de type SYS.

Cette possibilité permet notamment d’ajouter un second point de déclenchement, une sirène supplémentaire ou un équipement avec signal lumineux dans une installation de dimensions limitées.

Pour une installation plus importante, comportant plusieurs niveaux, de nombreux déclencheurs, plusieurs diffuseurs sonores ou lumineux, il est préférable de s’orienter vers :

• Une alarme incendie type 4 filaire sur secteur, conçue pour gérer plusieurs boucles et périphériques ;
• Ou une alarme incendie type 4 radio à piles, permettant une installation sans câblage entre les équipements.

La gamme TT4P est donc à privilégier pour les petites installations simples, tandis que les gammes filaires sur secteur ou radio sont plus adaptées aux bâtiments étendus, fortement cloisonnés ou nécessitant de nombreux équipements.

À quoi sert l’alarme type 4 autonome TT4P ?

Le TT4P remplit deux fonctions :

• déclencher manuellement l’évacuation grâce au déclencheur manuel intégré ;
• diffuser le signal sonore d’alarme générale pour demander aux occupants de quitter le bâtiment.

Il constitue une solution autonome : le déclencheur et la sirène sont réunis dans le même boîtier et fonctionnent indépendamment de toute centrale déportée.

Le TT4P ne détecte pas automatiquement la fumée ou la chaleur. L’alarme est déclenchée volontairement par une personne ayant constaté un danger.

Dans quels ERP peut-on installer le TT4P ?

Le TT4P est destiné aux établissements recevant du public dans lesquels la réglementation applicable prévoit un équipement d’alarme de type 4.

Il peut notamment être envisagé dans certains :

• petits commerces ;
• restaurants ou débits de boissons ;
• bureaux et locaux administratifs ;
• salles associatives ou de réunion ;
• petits établissements scolaires ou centres de formation ;
• établissements sportifs de faible capacité ;
• lieux de culte ;
• bibliothèques, médiathèques ou espaces d’accueil ;
• locaux professionnels recevant du public ou des travailleurs.

Le choix d’une alarme type 4 ne dépend pas uniquement de l’activité ou de l’effectif. Il dépend du type réglementaire de l’ERP, de sa catégorie, de sa configuration, de la présence éventuelle de locaux à sommeil et des dispositions particulières applicables.

En cas de doute, il convient de consulter la notice de sécurité, le registre de sécurité, le bureau de contrôle ou la commission de sécurité compétente.

Dans quel cas un seul TT4P peut-il suffire ?

Un seul TT4P peut convenir lorsque :

• l’établissement est de plain-pied ;
• il comporte une seule sortie principale ;
• le déclencheur manuel peut être installé à proximité de cette sortie ;
• le signal sonore est clairement audible dans toutes les pièces ;
• aucun local isolé ne nécessite de signalisation lumineuse complémentaire ;
• aucun second point de déclenchement n’est nécessaire.

La surface seule ne permet pas de déterminer si un appareil suffit. Les portes, cloisons, niveaux, locaux fermés et le bruit ambiant peuvent empêcher le signal d’être correctement entendu.

Après la pose, un essai doit être effectué dans chaque local, portes fermées et dans les conditions habituelles d’exploitation.

Quelle différence entre le TT4P, le TT4PL et le TT4PR ?

• TT4P : déclencheur manuel et diffuseur sonore. Il s’agit du modèle présenté sur cette fiche.
• TT4PL : déclencheur manuel, diffuseur sonore et signal lumineux rouge.
• TT4PR : déclencheur manuel, diffuseur sonore et contact sec permettant de reporter l’état d’alarme vers un équipement compatible.

Le TT4PL doit être choisi lorsque la zone dans laquelle l’appareil est installé nécessite également une signalisation lumineuse.

Le TT4PR doit être choisi lorsqu’un changement de contact électrique est nécessaire lors du déclenchement de l’alarme. Le TT4PR n’est pas une alarme radio. Son relais fournit un contact sec, mais n’assure aucune communication sans fil avec les équipements TT4 RF3.

À quoi sert le contact sec du TT4PR ?

La version TT4PR intègre un contact sec qui change d’état lorsque l’alarme est déclenchée.

Ce contact peut notamment transmettre l’information à :

• un transmetteur téléphonique compatible ;
• un automate ;
• une supervision ;
• un équipement technique acceptant une commande par contact sec ;
• un autre équipement d’alarme compatible, selon le schéma de raccordement prévu par le fabricant.

Le contact sec ne fournit aucune alimentation électrique. Il fonctionne comme un interrupteur et doit être raccordé par une personne disposant des compétences nécessaires.

La capacité maximale du contact du TT4PR est de :

• 0,25 A sous 250 V AC ;
• 1 A sous 24 V DC.

Où installer le TT4P ?

Le déclencheur manuel intégré doit respecter les règles d’implantation applicables aux déclencheurs manuels incendie.

Le TT4P doit notamment être installé :

• dans une circulation ;
• à proximité immédiate d’une sortie au rez-de-chaussée ;
• à environ 1,30 m du sol pour que le déclencheur reste facilement accessible ;
• dans un emplacement visible ;
• sans être masqué par le vantail d’une porte ouverte ;
• dans une zone intérieure sèche ;
• sur un support stable ;
• dans un emplacement permettant une bonne diffusion du signal sonore.

Le boîtier présente une profondeur de 5 cm, inférieure à la saillie maximale de 10 cm prévue pour les déclencheurs manuels.

Règles applicables lorsque le bâtiment comporte plusieurs niveaux

Les déclencheurs manuels doivent être disposés dans les circulations, à chaque niveau, à proximité immédiate de chaque escalier et, au rez-de-chaussée, à proximité des sorties.

Un seul TT4P ne permet donc généralement pas de répondre au besoin d’un bâtiment comportant plusieurs niveaux ou plusieurs sorties éloignées.

Dans cette configuration, il convient de privilégier une gamme filaire ou radio permettant d’ajouter les déclencheurs manuels nécessaires.

Vérifier que le signal est audible partout

Le TT4P diffuse un signal sonore conforme à la norme NF S 32-001, de classe B et supérieur à 90 dB.

Cette puissance ne signifie pas qu’un seul appareil couvre systématiquement tout le bâtiment.

L’alarme doit être clairement audible dans :

• les salles accessibles au public ;
• les bureaux et locaux du personnel ;
• les circulations ;
• les réserves ;
• les locaux techniques habituellement occupés ;
• les pièces séparées par des portes ou des cloisons ;
• les zones présentant un bruit ambiant important.

Si le signal n’est pas correctement entendu dans une zone, le TT4P autonome ne doit pas être considéré comme suffisant. Il faut alors choisir une installation permettant d’ajouter des diffuseurs sonores.

Prévoir une signalisation lumineuse lorsque cela est nécessaire

Le TT4P diffuse uniquement un signal sonore. Il ne possède pas de flash lumineux.

Dans les locaux où une personne sourde ou malentendante peut se trouver seule, une signalisation lumineuse complémentaire peut être nécessaire, notamment dans :

• les sanitaires ;
• les vestiaires ;
• les douches ;
• les bureaux isolés ;
• les salles de repos ;
• les cabines ou locaux fermés.

Dans ce cas, il convient de choisir :

• un TT4PL si le signal lumineux est uniquement nécessaire au niveau de l’équipement principal ;
• une alarme type 4 filaire ou radio lorsque plusieurs diffuseurs lumineux doivent être répartis dans l’établissement.

Fonctionnement du TT4P

Le fonctionnement est entièrement manuel :

1. une personne constate un incendie ou un danger nécessitant l’évacuation ;
2. elle appuie sur la zone de manœuvre du déclencheur manuel intégré ;
3. le TT4P diffuse immédiatement le signal sonore d’évacuation générale ;
4. le signal reste actif jusqu’au réarmement du déclencheur manuel ;
5. le déclencheur est réarmé à l’aide de la clé fournie ;
6. le signal sonore s’arrête et l’appareil revient à son état de veille.

Contrairement à certaines alarmes radio, la durée de diffusion du TT4P autonome n’est pas limitée à 6 minutes et 30 secondes : le signal reste actif jusqu’au réarmement du déclencheur manuel.

Comment réarmer l’alarme ?

Le réarmement doit être effectué uniquement après vérification de la situation et lorsque le retour à l’état de veille peut être réalisé en sécurité.

Pour réarmer l’appareil :

1. introduire la clé fournie dans le mécanisme du déclencheur manuel ;
2. actionner le dispositif conformément à la notice ;
3. vérifier le retour de la zone de manœuvre à sa position initiale ;
4. contrôler l’arrêt du signal sonore.

La clé doit être conservée dans un emplacement connu du personnel chargé de la sécurité, sans être laissée à la disposition du public.

Installation et mise en service

Le TT4P ne nécessite aucun raccordement au secteur.

Pour sa mise en service :

• fixer le boîtier à l’emplacement prévu ;
• connecter la pile 9 V fournie ;
• refermer et verrouiller le capot ;
• effectuer un test de déclenchement ;
• vérifier l’audibilité du signal dans tous les locaux concernés ;
• réarmer l’appareil avec la clé.

Le niveau à bulle intégré facilite la mise à niveau du boîtier pendant la fixation.

Maintenance de l’alarme type 4 autonome

L’appareil doit être contrôlé régulièrement afin de vérifier :

• le fonctionnement du déclencheur manuel ;
• le déclenchement de la sirène ;
• l’audibilité dans tous les locaux ;
• l’état de la pile ;
• la présence de la clé de réarmement ;
• la visibilité et l’accessibilité du boîtier ;
• la bonne fixation et la fermeture du capot.

L’autonomie commerciale annoncée est de 4 ans en veille et de 2 h 30 en alarme. Le fabricant recommande néanmoins un remplacement préventif annuel de la pile afin d’assurer un fonctionnement sûr.

Les essais, anomalies et remplacements de pile doivent être consignés dans le registre de sécurité de l’établissement.

Contenu de la livraison

• 1 équipement d’alarme type 4 autonome TT4P ;
• 1 pile alcaline 9 V de type 6LR61 – 0,62 Ah ;
• 1 clé de réarmement ;
• 1 notice d’installation et d’utilisation.

Caractéristiques techniques

Normes et utilisation réglementaire

• équipement d’alarme de catégorie 4 ;
• signal sonore conforme à la norme NF S 32-001, classe B ;
• équipement destiné aux ERP concernés par l’arrêté du 25 juin 1980 modifié ;
• déclencheur manuel à installer selon les règles d’implantation de l’article MS 65.

Avant de commander

Pour vérifier que le TT4P autonome est suffisant pour votre établissement, relevez :

• le type et la catégorie de l’ERP ;
• le nombre de niveaux ;
• le nombre de sorties ;
• le nombre d’escaliers ;
• la disposition des pièces et des circulations ;
• les zones dans lesquelles le signal pourrait être difficilement audible ;
• les locaux nécessitant une signalisation lumineuse ;
• les éventuels besoins de report d’alarme ;
• les prescriptions figurant dans la notice ou le registre de sécurité.
