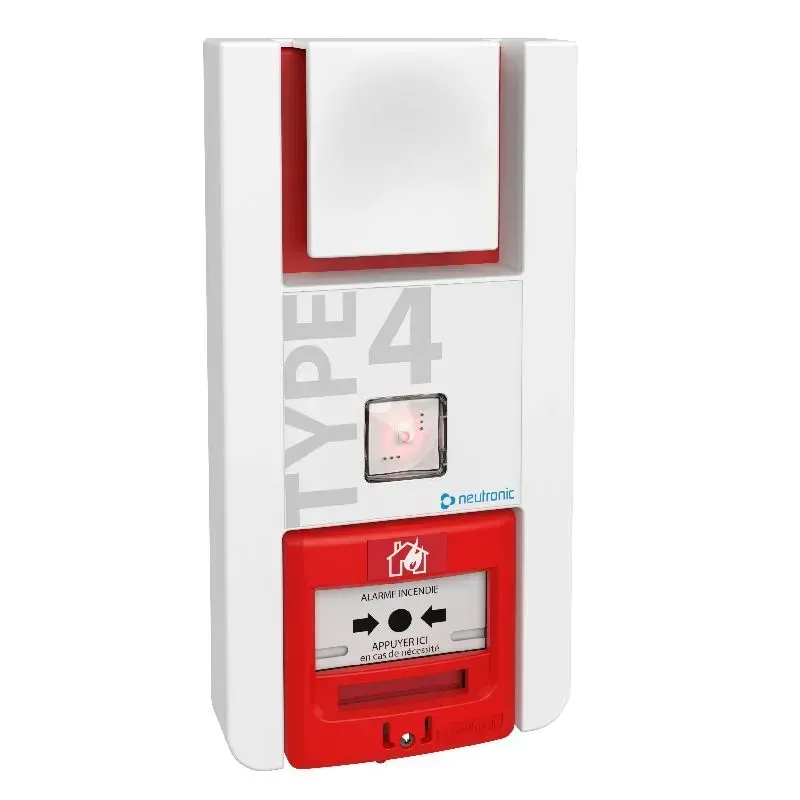

Alarme incendie type 4 avec diffuseur lumineux à piles TT4PL

Le TT4PL Neutronic est un équipement d’alarme incendie type 4 à piles réunissant dans un même boîtier un déclencheur manuel, une sirène d’évacuation et un diffuseur lumineux rouge.

Lorsqu’une personne appuie sur le déclencheur manuel intégré, le TT4PL diffuse immédiatement le signal sonore normalisé d’évacuation et active simultanément son flash lumineux rouge.

Cette double signalisation permet d’avertir les occupants par le son et par la lumière. Elle est particulièrement utile dans les espaces bruyants ou dans les zones où l’alarme doit également être perceptible par une personne sourde ou malentendante.

Le TT4PL fonctionne avec une pile alcaline 9 V fournie. En utilisation autonome, il ne nécessite ni raccordement au secteur ni câblage pour sa mise en service.

Le TT4PL peut être utilisé seul ou intégré à une petite installation filaire. Il est possible de relier entre eux des équipements TT4P, TT4PL, TT4PR et des déclencheurs manuels compatibles à l’aide d’un câble 1 paire 8/10 de type SYS.

Pour une installation plus importante comprenant plusieurs niveaux, de nombreux déclencheurs, plusieurs diffuseurs sonores ou plusieurs flashs, il est préférable de choisir une alarme incendie type 4 filaire sur secteur ou une alarme incendie type 4 radio.

À quoi sert l’alarme type 4 lumineuse TT4PL ?

Le TT4PL remplit trois fonctions :

• déclencher manuellement l’évacuation lorsqu’un incendie ou un danger est constaté ;
• diffuser le signal sonore d’alarme générale afin de demander aux occupants de quitter le bâtiment ;
• émettre un signal lumineux rouge pour compléter l’information sonore dans la zone couverte par le flash.

Le produit ne détecte pas automatiquement la fumée ou la chaleur. L’alarme doit être déclenchée volontairement par une personne présente dans l’établissement.

Quelle différence entre le TT4P et le TT4PL ?

• TT4P : déclencheur manuel et diffuseur sonore ;
• TT4PL : déclencheur manuel, diffuseur sonore et diffuseur lumineux rouge.

Le TT4PL est à privilégier lorsque la zone dans laquelle l’appareil est installé nécessite une signalisation sonore et visuelle.

Le flash intégré couvre uniquement le volume situé devant l’appareil. Il ne rend pas automatiquement l’alarme visible dans les autres pièces, derrière une porte fermée ou au-delà d’une cloison.

Dans quels ERP peut-on installer le TT4PL ?

Le TT4PL est destiné aux établissements recevant du public dans lesquels la réglementation applicable prévoit un équipement d’alarme de type 4.

Il peut notamment être envisagé dans certains :

• commerces ;
• restaurants et débits de boissons ;
• bureaux et administrations ;
• salles associatives ou de réunion ;
• établissements scolaires et centres de formation ;
• bibliothèques et médiathèques ;
• établissements sportifs ;
• lieux de culte ;
• locaux professionnels recevant du public ou des travailleurs.

Le choix d’une alarme de type 4 ne dépend pas uniquement de l’activité ou de l’effectif de l’établissement. Il dépend également du type réglementaire de l’ERP, de sa catégorie, de sa configuration, de la présence éventuelle de locaux à sommeil et des dispositions particulières applicables.

En cas de doute, il convient de consulter la notice de sécurité, le registre de sécurité, le bureau de contrôle ou la commission de sécurité compétente.

Dans quel cas un seul TT4PL peut-il suffire ?

Un TT4PL utilisé seul peut convenir lorsque :

• l’établissement est de plain-pied ;
• il comporte une seule sortie principale ;
• le déclencheur manuel peut être installé à proximité de cette sortie ;
• la sirène est clairement audible dans toutes les pièces ;
• le flash est visible dans la zone nécessitant une signalisation lumineuse ;
• aucun autre point de déclenchement n’est nécessaire ;
• aucun autre local isolé ne nécessite son propre diffuseur lumineux.

La surface seule ne permet pas de déterminer si un appareil suffit. Les portes, les cloisons, le bruit ambiant et la disposition des pièces peuvent réduire l’audibilité de la sirène et la visibilité du flash.

Après la pose, un essai sonore et visuel doit être réalisé dans les conditions habituelles d’exploitation.

Une petite installation filaire est-elle possible ?

Oui. La gamme autonome TT4P permet de constituer une petite installation filaire lorsque plusieurs points de déclenchement ou de diffusion sont nécessaires.

Il est possible de relier par un câble 1 paire 8/10 de type SYS :

• un ou plusieurs TT4P avec sirène et déclencheur manuel ;
• un ou plusieurs TT4PL avec sirène, déclencheur manuel et flash ;
• un TT4PR disposant d’un contact sec ;
• des déclencheurs manuels compatibles de la série 5710R/C.

Lorsqu’un déclencheur relié à l’installation est actionné, les équipements raccordés peuvent être commandés simultanément selon le schéma de câblage prévu par le fabricant.

Cette configuration convient principalement aux petites installations simples comportant un nombre limité d’appareils et des distances de câblage réduites.

Dans quel cas choisir une autre gamme ?

Une gamme filaire sur secteur ou radio doit être privilégiée lorsque l’établissement comporte :

• plusieurs niveaux ;
• plusieurs sorties éloignées ;
• de nombreux déclencheurs manuels ;
• plusieurs zones nécessitant une diffusion sonore ;
• plusieurs sanitaires, vestiaires ou bureaux isolés nécessitant un flash ;
• des équipements extérieurs ou étanches ;
• plusieurs ailes ou plusieurs bâtiments ;
• des besoins d’extension susceptibles d’évoluer.

Où installer le TT4PL ?

Le TT4PL intègre un déclencheur manuel. Son implantation doit donc respecter les règles applicables aux déclencheurs manuels incendie.

Il doit notamment être installé :

• dans une circulation ;
• au rez-de-chaussée, à proximité immédiate d’une sortie ;
• à proximité d’un escalier lorsqu’il constitue le point de déclenchement d’un niveau ;
• à environ 1,30 m au-dessus du sol ;
• dans un emplacement visible et facilement accessible ;
• sans être masqué par le vantail d’une porte ouverte ;
• sur un support stable ;
• dans un local intérieur sec ;
• dans un emplacement favorisant la diffusion du son et la visibilité du flash.

Le boîtier présente une profondeur de 5 cm et convient à une pose murale en saillie.

Comment savoir combien de déclencheurs installer ?

Les déclencheurs manuels doivent être répartis dans les circulations afin qu’une personne découvrant un incendie puisse rapidement donner l’alarme.

Ils doivent notamment être prévus :

• à chaque niveau ;
• à proximité immédiate de chaque escalier ;
• au rez-de-chaussée, à proximité des sorties.

Le déclencheur intégré au TT4PL compte comme l’un des points de déclenchement de l’installation.

Exemple avec deux sorties

Dans un établissement de plain-pied comportant deux sorties éloignées, une configuration peut comprendre :

• un TT4PL placé à proximité de la première sortie ;
• un déclencheur manuel filaire compatible placé près de la seconde sortie.

Les deux appareils sont alors reliés par le câble prévu afin que l’actionnement du déclencheur supplémentaire commande l’alarme.

Exemple avec plusieurs niveaux

Dans un bâtiment comprenant un rez-de-chaussée et un étage, il faut généralement prévoir un point de déclenchement à chaque niveau, à proximité de l’escalier, ainsi que près des sorties du rez-de-chaussée.

Même si une petite liaison filaire reste techniquement possible, une gamme type 4 filaire sur secteur ou radio sera généralement plus adaptée lorsque le bâtiment comporte plusieurs niveaux et plusieurs diffuseurs.

Vérifier que le signal sonore est audible partout

Le TT4PL diffuse le signal sonore normalisé NF S 32-001, de classe B et supérieur à 90 dB.

Cette puissance ne garantit pas qu’un seul appareil soit audible dans tout le bâtiment.

Le signal doit être vérifié dans :

• les salles accessibles au public ;
• les bureaux et locaux du personnel ;
• les circulations ;
• les réserves ;
• les locaux techniques habituellement occupés ;
• les pièces situées derrière une ou plusieurs portes ;
• les zones présentant un niveau sonore ambiant important.

Les essais doivent être réalisés portes fermées et, lorsque cela est possible, avec les équipements habituels du site en fonctionnement.

Lorsque le signal n’est pas suffisamment audible, un équipement sonore supplémentaire doit être ajouté ou une installation extensible plus adaptée doit être sélectionnée.

À quoi sert le flash lumineux ?

Le flash lumineux rouge complète le signal sonore dans la zone où le TT4PL est installé.

Il peut notamment améliorer la perception de l’alarme :

• dans un espace bruyant ;
• pour une personne sourde ou malentendante ;
• dans une zone où des protections auditives peuvent être portées ;
• dans un espace où l’information sonore doit être renforcée visuellement.

Le signal lumineux ne remplace pas la sirène. Les deux modes d’alerte fonctionnent simultanément.

Le flash intégré couvre-t-il tout l’établissement ?

Non. Le signal lumineux est uniquement visible dans le volume situé devant l’appareil.

Lorsqu’il est installé au mur à une hauteur de 2,25 m, le volume de couverture lumineuse annoncé est de :

• 2,25 m de hauteur ;
• 2,54 m de largeur ;
• 2,54 m de profondeur.

Le volume situé dans l’angle de 0 à 15° à proximité du mur n’est pas compris dans cette couverture.

La visibilité réelle peut être réduite par :

• les portes et les cloisons ;
• les meubles hauts ;
• les rayonnages ;
• les cabines et séparations ;
• les angles morts ;
• l’éclairage ambiant ;
• la position des occupants.

Un flash installé dans une circulation n’est généralement pas visible depuis l’intérieur d’un sanitaire ou d’un bureau lorsque la porte est fermée.

Prévoir des flashs complémentaires dans les locaux concernés

Une signalisation lumineuse complémentaire peut être nécessaire dans les locaux où une personne sourde ou malentendante peut se trouver seule, notamment :

• les sanitaires ;
• les vestiaires ;
• les douches ;
• les bureaux isolés ;
• les salles de repos ;
• les cabines et autres locaux fermés.

La présence du flash sur le TT4PL ne dispense pas d’équiper séparément ces locaux lorsqu’ils ne se trouvent pas dans son champ de visibilité.

Lorsque plusieurs flashs doivent être répartis dans l’établissement, il est préférable de choisir une installation type 4 filaire sur secteur ou une installation radio.

Fonctionnement du TT4PL

Le fonctionnement est entièrement manuel :

1. une personne constate un incendie ou une situation nécessitant l’évacuation ;
2. elle appuie sur la zone de manœuvre du déclencheur intégré ;
3. la sirène diffuse immédiatement le signal sonore d’alarme générale ;
4. le flash lumineux rouge clignote simultanément ;
5. l’alarme reste active jusqu’au réarmement du déclencheur manuel ;
6. l’appareil revient à son état de veille après réarmement à l’aide de la clé fournie.

Le TT4PL autonome n’est pas limité à une durée d’alarme de 6 minutes et 30 secondes. Le signal sonore et lumineux reste actif jusqu’au réarmement du déclencheur manuel.

Comment réarmer l’alarme ?

Le réarmement doit être effectué après vérification de la situation et uniquement lorsque le retour à l’état de veille peut être réalisé en sécurité.

Pour réarmer le TT4PL :

1. introduire la clé fournie dans le mécanisme du déclencheur manuel ;
2. actionner le dispositif conformément à la notice ;
3. vérifier le retour de la zone de manœuvre à sa position initiale ;
4. contrôler l’arrêt de la sirène et du flash.

La clé doit être conservée dans un emplacement connu du personnel chargé de la sécurité, sans être laissée à la disposition du public.

Installation et mise en service

En utilisation autonome, le TT4PL ne nécessite aucun raccordement au secteur.

Pour sa mise en service :

• fixer le boîtier à l’emplacement prévu ;
• connecter la pile 9 V fournie ;
• refermer et verrouiller le capot ;
• effectuer un test de déclenchement ;
• vérifier l’audibilité du signal dans tous les locaux concernés ;
• vérifier la visibilité du flash dans la zone à couvrir ;
• réarmer le déclencheur avec la clé.

Le niveau à bulle intégré facilite la mise à niveau du boîtier pendant sa fixation.

Lorsqu’il est intégré à une petite installation filaire, le raccordement doit être réalisé conformément au schéma du fabricant avec un câble 1 paire 8/10 de type SYS.

Maintenance du TT4PL

L’appareil et les éventuels équipements raccordés doivent être contrôlés régulièrement afin de vérifier :

• le fonctionnement du déclencheur manuel ;
• le déclenchement de la sirène ;
• l’activation du flash lumineux ;
• l’audibilité du signal dans toutes les zones concernées ;
• la visibilité du flash ;
• le fonctionnement des appareils raccordés par câble ;
• l’état de la pile ;
• la présence de la clé de réarmement ;
• la visibilité et l’accessibilité du boîtier ;
• la bonne fixation et la fermeture du capot.

L’autonomie annoncée est de 4 ans en veille et de 2 h 30 en état d’alarme. Un remplacement préventif de la pile doit néanmoins être intégré au programme de maintenance de l’établissement selon les préconisations du fabricant.

Les essais, anomalies et remplacements de pile doivent être consignés dans le registre de sécurité de l’ERP.

Contenu de la livraison

• 1 équipement d’alarme type 4 sonore et lumineux TT4PL ;
• 1 pile alcaline 9 V de type 6LR61 – 0,62 Ah ;
• 1 clé de réarmement du déclencheur manuel ;
• 1 notice d’installation et d’utilisation.

Caractéristiques techniques

Normes et utilisation réglementaire

• équipement d’alarme de catégorie 4 ;
• signal sonore conforme à la norme NF S 32-001, classe B ;
• équipement destiné aux ERP concernés par l’arrêté du 25 juin 1980 modifié ;
• déclencheur manuel à installer selon les règles d’implantation applicables aux ERP ;
• signal sonore à compléter par une signalisation adaptée selon la configuration des locaux et les personnes susceptibles de les fréquenter seules.

Avant de commander

Pour vérifier que le TT4PL correspond à votre établissement, relevez :

• le type et la catégorie de l’ERP ;
• le nombre de niveaux ;
• le nombre de sorties ;
• le nombre d’escaliers ;
• le nombre de points de déclenchement nécessaires ;
• les zones dans lesquelles le signal sonore pourrait être insuffisant ;
• les locaux dans lesquels un flash doit être directement visible ;
• la possibilité de réaliser une petite liaison filaire ;
• les perspectives d’extension future de l’installation ;
• les prescriptions figurant dans la notice ou le registre de sécurité.

Retrouvez également notre guide : quelle alarme incendie choisir selon son établissement ?
