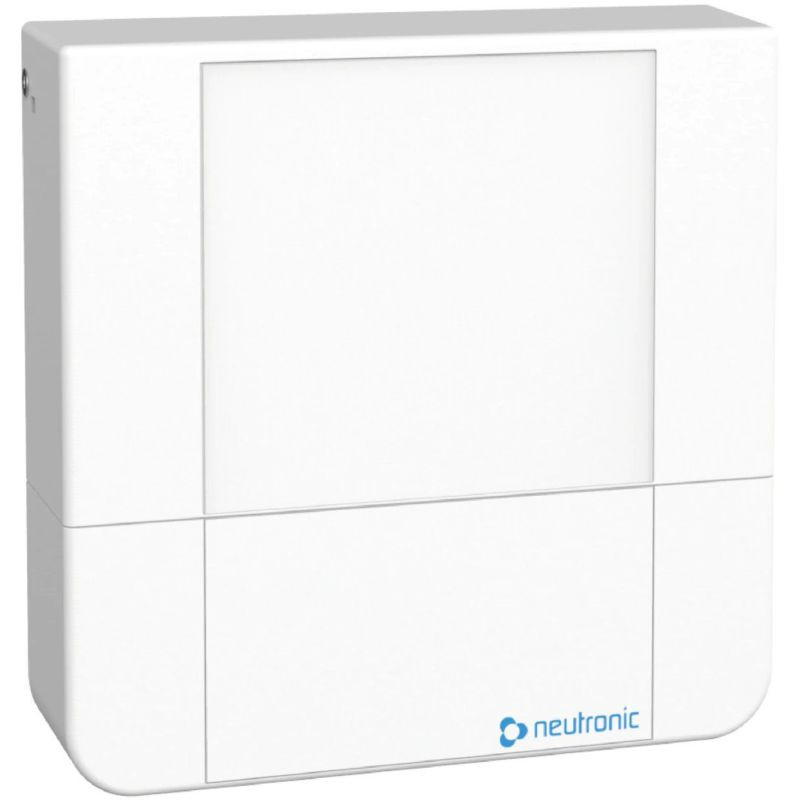

Boîtier entrée/sortie radio étanche connécté - TZ4BR

Un boîtier relais radio connecté pour transmettre l'information d'alarme feu

Le boîtier relais radio connecté Neutronic TZ4BR s’intègre à une installation Type 4 radio adressable Cloud pour relayer l’information d’alarme feu vers un équipement compatible. Il fonctionne avec la centrale Type 4 radio adressable connectée TZ4C et dispose de contacts secs pouvant commuter jusqu’à 8 A sous 230 VAC ou 5 A sous 30 VDC.

Le TZ4BR est identifié individuellement dans l’application NEUTRONIC pour faciliter son appairage, son contrôle et sa maintenance au sein du système TZ4.

Informations détaillées

• Boîtier relais Type 4 radio adressable Cloud
• Permet de relayer l’information d’alarme feu
• Contacts secs : 8 A / 230 VAC ou 5 A / 30 VDC
• Deux relais identifiés Relais 1 et Relais 2
• Les relais sont dédiés à la transmission de l’information d’alarme feu et ne doivent pas être utilisés pour réaliser un asservissement
• Portée radio jusqu’à 1600 m en champ libre et 400 m en environnement obstrué
• Appairage par QR code unique depuis l’application NEUTRONIC
• Identification du boîtier par nom et emplacement dans l’application
• Consultation de l’état du module depuis l’application
• Test unitaire depuis l’application
• Notification dans l’application en cas de piles faibles
• Autonomie : 2 ans en veille
• Alimentation par 1 pile 9 V 6LR61 + 2 piles AA, fournies
• Indice de protection : IP40
• Résistance aux chocs : IK07
• Dimensions : 145 x 145 x 74 mm

À quoi sert le boîtier relais TZ4BR ?

Le TZ4BR permet de transmettre l’information d’alarme feu du système TZ4 vers un équipement externe disposant d’une entrée compatible avec un contact sec. Il met à disposition deux relais dédiés à la transmission de cette information.

Il peut notamment être raccordé à un transmetteur téléphonique afin de relayer l’information d’alarme feu vers un dispositif de transmission externe.

Le matériel raccordé doit être compatible avec les caractéristiques du contact sec du TZ4BR : 8 A / 230 VAC ou 5 A / 30 VDC.

Attention : les relais 1 et 2 relayent uniquement l’information d’alarme feu et ne sont pas destinés à réaliser un asservissement.

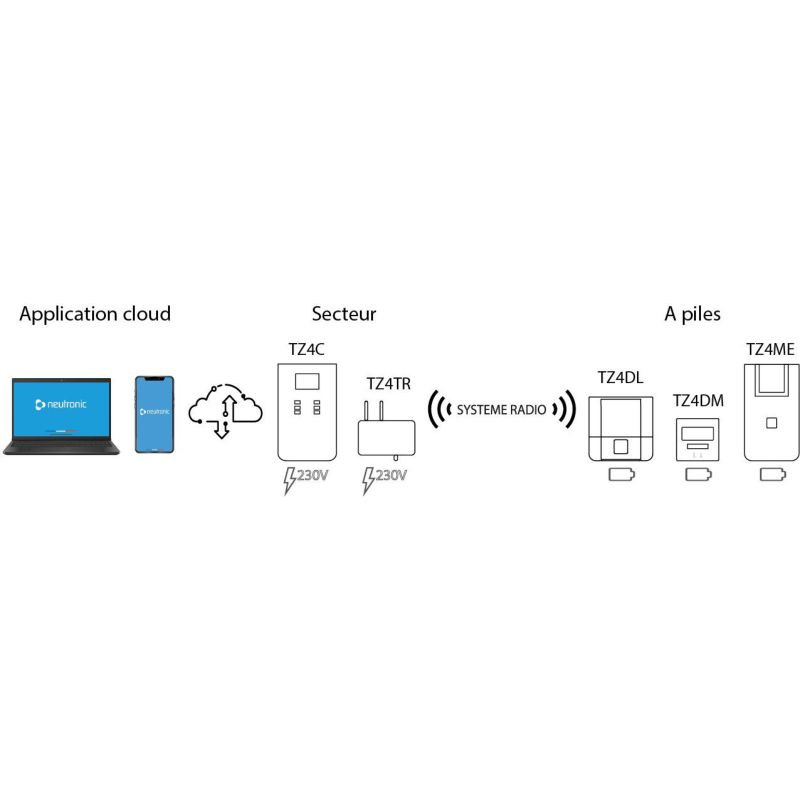

Un module radio adressable intégré au système TZ4

Le TZ4BR communique avec l’architecture radio adressable de la gamme TZ4. Chaque boîtier peut être identifié individuellement dans l’installation afin de faciliter son exploitation et son suivi.

L’appairage s’effectue depuis l’application NEUTRONIC en scannant le QR code unique du produit. Un nom et un emplacement peuvent ensuite lui être attribués.

Pour les installations nécessitant d’étendre la couverture radio, le système peut être complété par un transpondeur radio connecté TZ4TR.

Maintenance et contrôle depuis l'application Neutronic

L’état du TZ4BR peut être consulté depuis l’application. Un test unitaire permet également de déclencher uniquement le module ciblé afin de vérifier son fonctionnement dans l’installation.

Lorsque les piles deviennent faibles, une notification apparaît dans l’application pour identifier le boîtier nécessitant une intervention.

Caractéristiques techniques

Contenu de l'emballage

• 1 boîtier relais radio adressable TZ4BR
• 1 pile alcaline 9 V de type 6LR61
• 2 piles alcalines AA 1,5 V
• 1 notice
