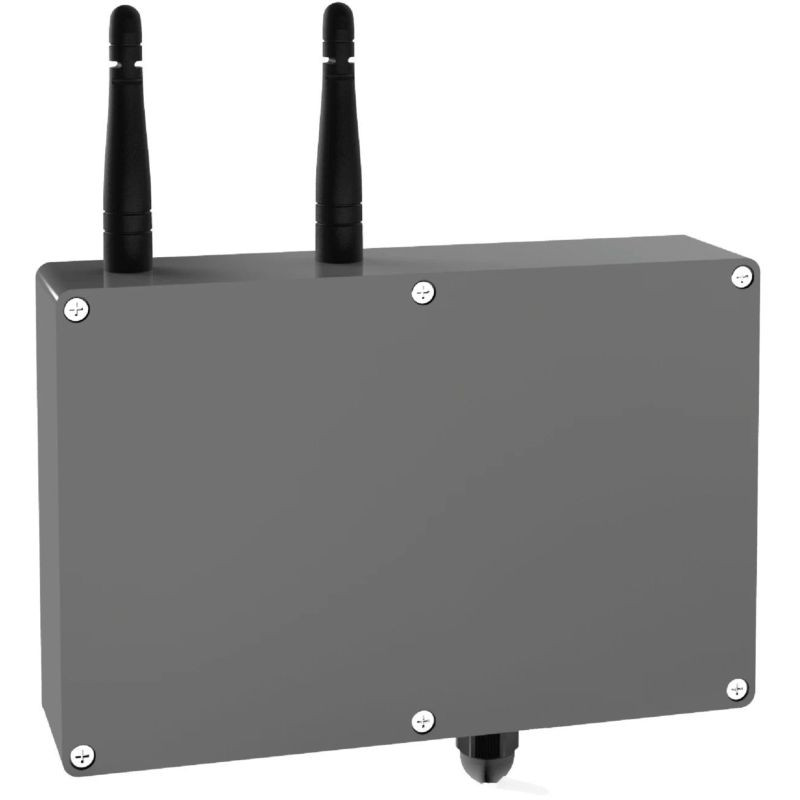

Transpondeur radio connecté pour alarme type 4 - TZ4TR

Un transpondeur radio connecté pour étendre la portée du système TZ4

Le transpondeur radio connecté Neutronic TZ4TR permet d’étendre la couverture radio d’une installation Type 4 adressable Cloud TZ4. Il fonctionne avec la centrale Type 4 radio adressable connectée TZ4C et relaie les communications radio vers les équipements les plus éloignés.

Le TZ4TR peut être installé en étoile ou en cascade afin d’adapter la couverture radio à la configuration du bâtiment ou du site.

Informations détaillées

• Transpondeur Type 4 radio adressable Cloud
• Permet d’étendre la couverture radio d’une installation TZ4
• Installation possible en étoile ou en cascade
• Jusqu’à 6 transpondeurs en cascade
• 3 sauts par défaut, réglables jusqu’à 6
• Paramétrage des sauts depuis l’application NEUTRONIC ou l’interface Web
• Délai entre chaque saut : 3 à 4 secondes
• Portée radio jusqu’à 1600 m en champ libre et 400 m en environnement obstrué
• Fréquences radio : 869,4 à 869,65 MHz
• Appairage par QR code unique depuis l’application NEUTRONIC
• Identification du transpondeur par nom et emplacement
• Consultation de l’état du module depuis l’application
• Notification dans l’application en cas de batterie faible
• Alimentation principale : 230 V ±10 % - 50 Hz
• Alimentation secourue possible par batterie Ni-MH 12 V - 1800 mAh, disponible en option sur devis
• Autonomie avec batterie : 72 heures
• Indice de protection : IP65
• Résistance aux chocs : IK07
• Dimensions : 170 x 130 x 50 mm

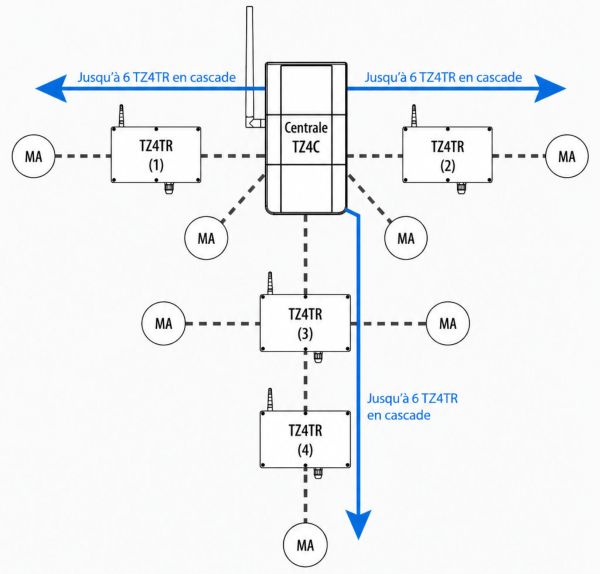

Comment fonctionne l'extension de portée avec le TZ4TR ?

Le TZ4TR peut être installé selon deux configurations : en étoile, avec des transpondeurs appairés directement à la centrale, ou en cascade, avec des transpondeurs installés les uns à la suite des autres pour prolonger progressivement la couverture radio.

• MA : module associé, c’est-à-dire un périphérique radio adressable de la gamme TZ4
• Étoile : les TZ4TR sont appairés directement à la centrale
• Cascade : les TZ4TR sont appairés les uns aux autres, les uns à la suite des autres
• Saut : transmission radio entre la centrale et un transpondeur ou entre deux transpondeurs

Le nombre de transpondeurs en cascade est réglé à 3 sauts par défaut. Ce paramètre peut être ajusté jusqu’à 6 sauts maximum afin d’adapter les temps de réponse, la synchronisation des messages parlés et la transmission radio à la distance entre les équipements.

Le paramétrage des sauts est accessible depuis l’application NEUTRONIC ou l’interface Web. Le délai entre chaque saut est de 3 à 4 secondes.

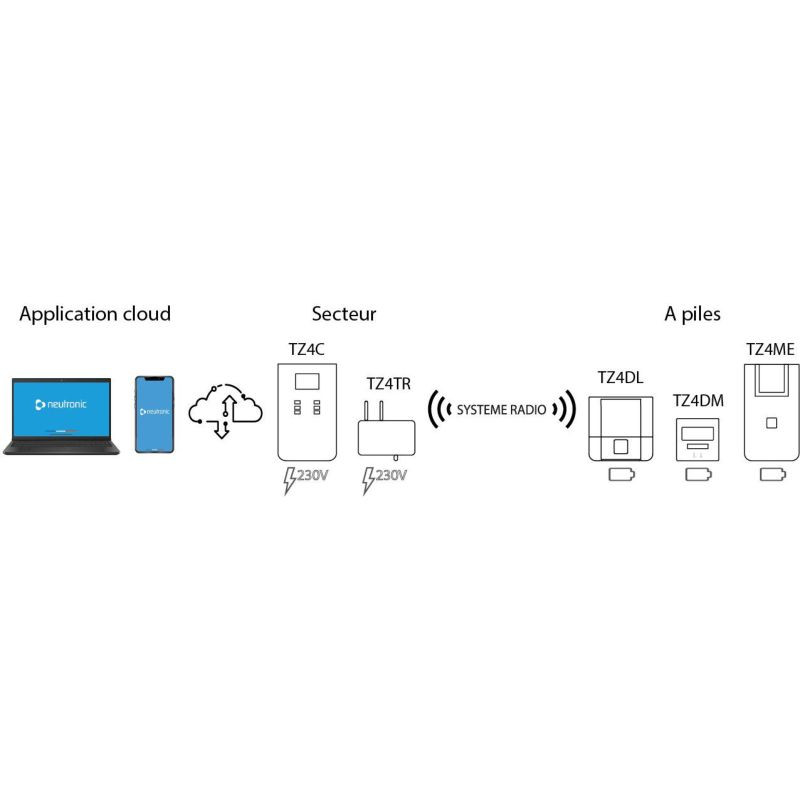

Un transpondeur intégré à l'architecture radio adressable TZ4

Le TZ4TR s’intègre à l’ensemble du système radio adressable TZ4. Il permet de relayer les communications entre la centrale et les différents périphériques de l’installation lorsque la distance ou la configuration du site nécessite une extension de couverture.

L’appairage du transpondeur s’effectue depuis l’application NEUTRONIC en scannant son QR code unique. Un nom et un emplacement peuvent ensuite lui être attribués afin de l’identifier précisément dans l’installation.

Lorsqu’un système comporte un ou plusieurs TZ4TR, il est recommandé de commencer par appairer les transpondeurs avant les autres périphériques TZ4.

Alimentation secourue et maintenance

Le TZ4TR est alimenté en 230 V. Une batterie Ni-MH 12 V - 1800 mAh peut être ajoutée en option afin d’assurer une autonomie de 72 heures en cas de coupure de l’alimentation principale. Cette batterie est disponible sur devis.

Son état peut être consulté depuis l’application NEUTRONIC et une notification apparaît lorsque la batterie devient faible.

Caractéristiques techniques

Contenu de l'emballage

• 1 transpondeur radio adressable TZ4TR
• 1 grande antenne
• 1 notice
• 1 sachet d’accessoires
