Diffuseur sonore type 4 avec DM radio connecté - TZ4P

Une alarme type 4 avec déclencheur manuel et diffuseur sonore radio adressable

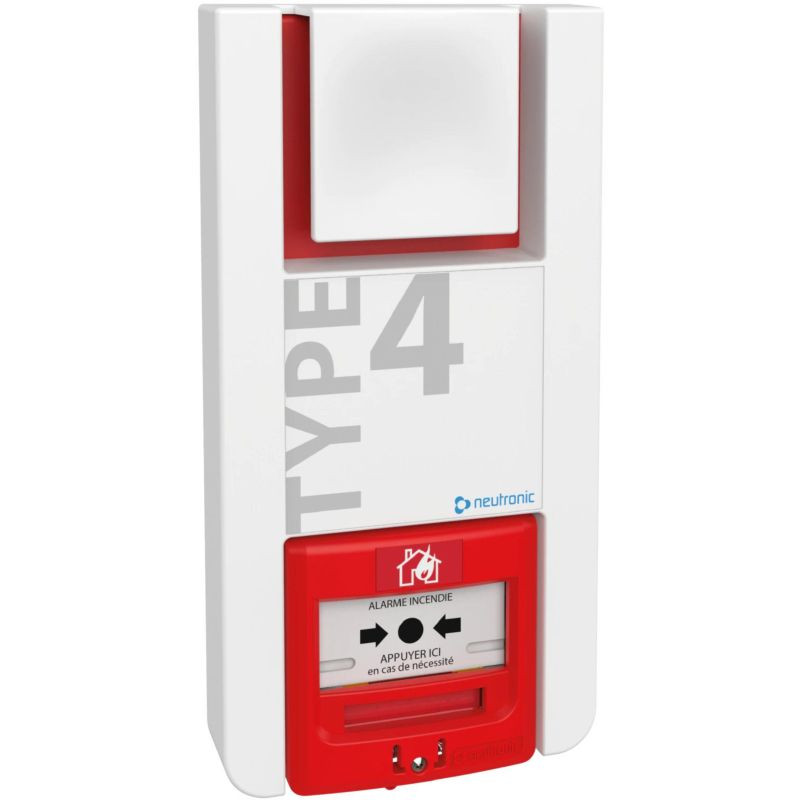

Le diffuseur sonore Type 4 avec déclencheur manuel radio connecté Neutronic TZ4P associe dans un même boîtier un déclencheur manuel, un diffuseur sonore et une carte radio adressable. Il est destiné à être intégré à une installation équipée de la centrale Type 4 radio adressable connectée TZ4C.

L'ensemble constitue un équipement d'alarme de Type 4 au sens de la norme NF S61-936. Le TZ4P diffuse un son pré-programmé NF S32-001 de classe B, supérieur à 90 dB, avec une durée d'alarme générale de 5 min 30 s.

Informations détaillées

• Équipement d’alarme Type 4 radio adressable Cloud avec déclencheur manuel intégré et diffuseur sonore
• Association à la centrale TZ4C pour l’intégration au système radio adressable connecté
• Son pré-programmé conforme NF S32-001
• Classe sonore B (> 90 dB)
• Durée de l’alarme générale : 5 min 30 s
• Portée radio jusqu’à 1600 m en champ libre et 400 m en environnement obstrué
• Appairage par QR code unique depuis l’application NEUTRONIC
• Identification du périphérique par nom et emplacement dans l’application
• Consultation de l’état du module depuis l’application
• Test unitaire du périphérique depuis l’application
• Notification dans l’application en cas de piles faibles
• Autonomie annoncée : 2 ans en veille
• Alimentation par 1 pile 9 V 6LR61 et 2 piles AA 1,5 V
• Piles fournies
• Indice de protection : IP40
• Résistance aux chocs : IK07
• Dimensions : 268 x 135 x 50 mm
• Matière / couleur : ABS blanc

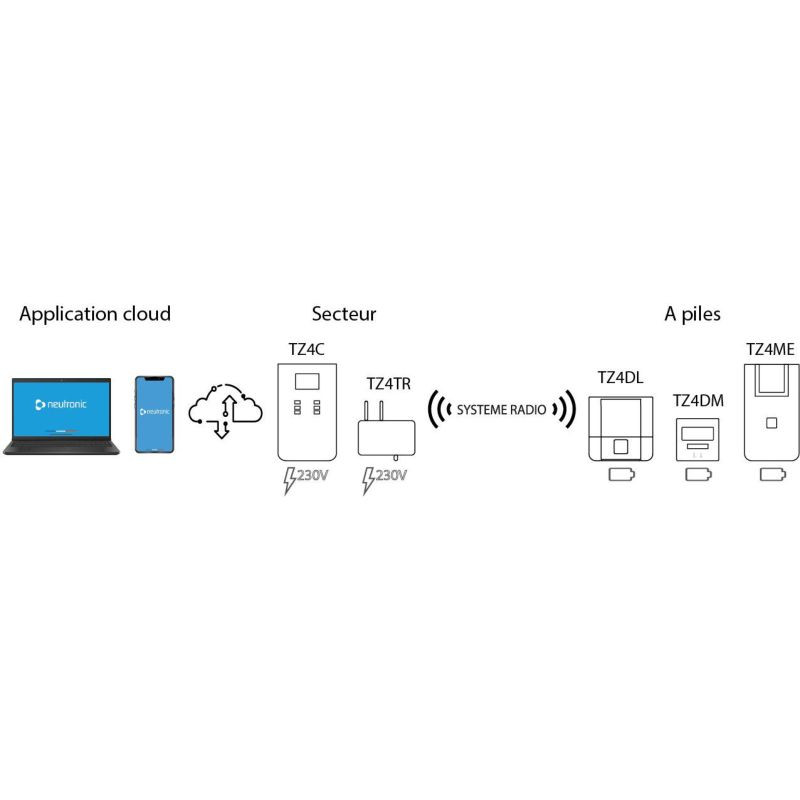

Un périphérique intégré au système Cloud Neutronic

Le TZ4P fait partie des périphériques radio adressables de la gamme TZ4. La communication locale avec la centrale s'intègre à l'architecture Cloud NEUTRONIC permettant les fonctions de mise en service, maintenance, supervision et exploitation du système depuis l'application.

Chaque périphérique peut être identifié individuellement dans l'installation grâce à son nom et à son emplacement renseignés lors de l'appairage.

Appairage et identification par QR code

L'intégration du TZ4P au système s'effectue depuis l'application NEUTRONIC. Après activation du niveau d'accès nécessaire, l'utilisateur sélectionne l'ajout d'un nouvel appareil puis scanne le QR code unique du TZ4P avec son smartphone.

L'application permet ensuite de renseigner le nom de l'appareil et son emplacement. La LED verte de la carte radio confirme l'état d'appairage du périphérique.

Maintenance et contrôle depuis l'application

Le caractère adressable du TZ4P facilite également les opérations de maintenance. L'état du module peut être consulté depuis l'écran qui lui est dédié dans l'application NEUTRONIC.

Un test unitaire peut être commandé depuis l'application afin de déclencher uniquement le TZ4P ciblé. Un test réel peut également être effectué en actionnant son déclencheur manuel afin de contrôler la bonne remontée de l'alarme au système et la diffusion sonore.

Lorsque les piles deviennent faibles, une notification apparaît dans l'application, facilitant l'identification du périphérique nécessitant une intervention.

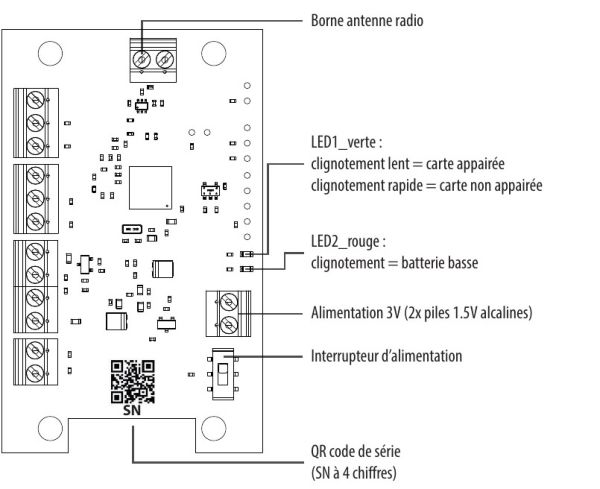

Carte radio et contrôle de l'état du périphérique

La carte radio intégrée dispose notamment d'un QR code de série, d'un interrupteur d'alimentation et de voyants permettant de contrôler directement son état :

• LED verte à clignotement lent : carte appairée
• LED verte à clignotement rapide : carte non appairée
• LED rouge clignotante : batterie faible

Jusqu'à 1600 m de portée radio

Le TZ4P communique avec le système TZ4 sur les fréquences radio 869,4 à 869,65 MHz. Sa portée peut atteindre 1600 m en champ libre et 400 m en environnement obstrué.

Lorsque la configuration du site nécessite d'étendre la couverture radio, la gamme comprend le transpondeur radio connecté TZ4TR. Neutronic recommande, lorsqu'une installation comporte un ou plusieurs transpondeurs, de commencer leur appairage avant celui des autres périphériques.

Alimentation par piles et autonomie de 2 ans en veille

Le diffuseur sonore est alimenté par 1 pile alcaline 9 V de type 6LR61, tandis que la carte radio utilise 2 piles alcalines AA 1,5 V. Toutes ces piles sont fournies avec l'équipement.

L'autonomie annoncée par Neutronic est de 2 ans en veille. La notice précise également que l'équipement ne consomme pas d'énergie sur la pile 9 V lorsque le TZ4P est en veille.

TZ4P ou TZ4PL : quelle version choisir ?

Le TZ4P associe un déclencheur manuel et une diffusion sonore. Pour les installations nécessitant également une signalisation lumineuse, la gamme comprend le TZ4PL avec diffusion sonore et lumineuse.

Caractéristiques techniques

Contenu de l'emballage

• 1 équipement d'alarme radio adressable TZ4P
• 1 pile alcaline 9 V de type 6LR61
• 2 piles alcalines AA 1,5 V
• 1 notice
• 1 clé de réarmement
