Centrale type 4 radio adressable connectée - TZ4C

Une centrale Type 4 radio adressable connectée au Cloud

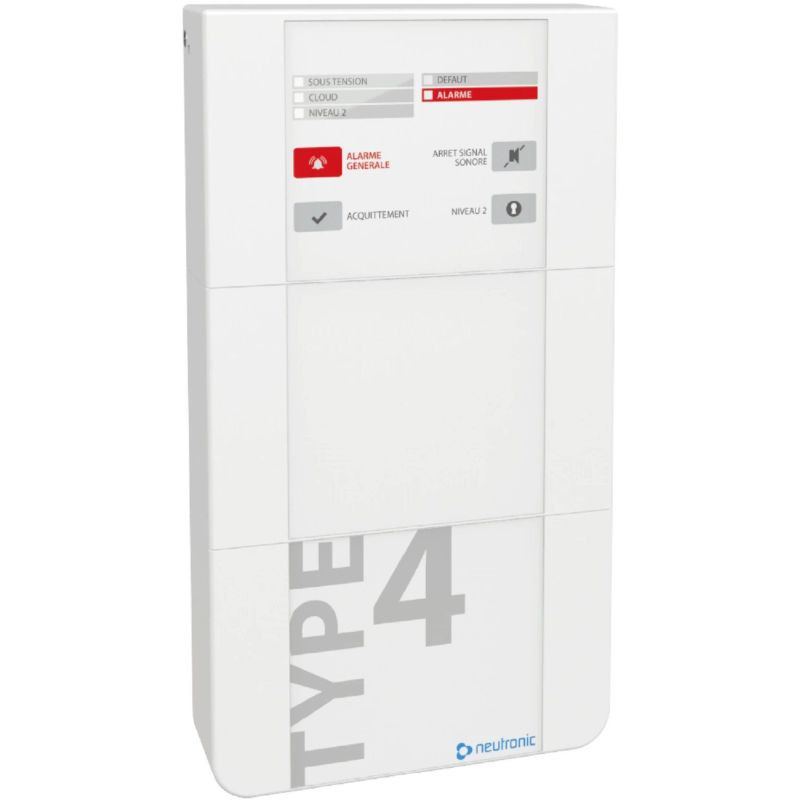

La centrale Type 4 radio adressable connectée Neutronic TZ4C constitue le cœur d’une installation d’alarme incendie de Type 4 au sens de la norme NF S61-936. Elle fonctionne avec les périphériques radio adressables de la gamme TZ4 préalablement appairés, comme le Type 4 radio connecté TZ4P.

Lorsqu’un déclencheur manuel est actionné, l’information est transmise par liaison radio à la centrale. La TZ4C commande ensuite la diffusion de l’ordre d’alarme à l’ensemble des périphériques du système.

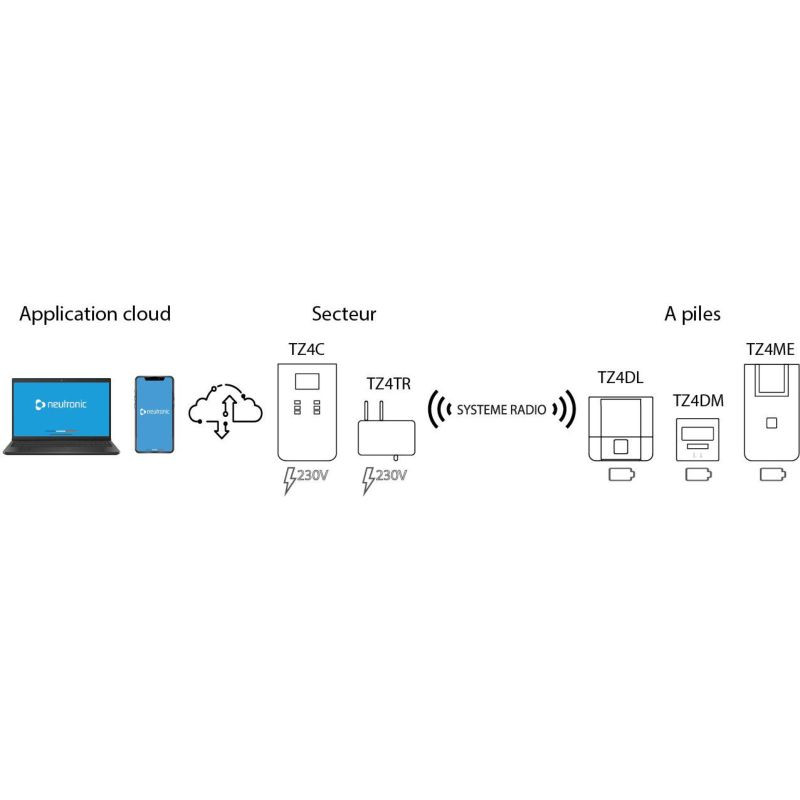

La communication locale entre la centrale et les équipements utilise une liaison radio LoRa. En parallèle, la TZ4C dispose d’une infrastructure Cloud dédiée permettant d’assurer les fonctions de supervision, de contrôle, de maintenance et d’exploitation depuis l’application NEUTRONIC ou un navigateur Web.

La centrale peut gérer jusqu’à 254 périphériques. Sa portée radio peut atteindre 1600 m en champ libre et 400 m en environnement obstrué.

Supervision de l'installation depuis l'application Neutronic

La connectivité Cloud de la TZ4C permet d’accéder à l’installation depuis un smartphone, une tablette ou un navigateur Web. L’application NEUTRONIC centralise les fonctions de mise en service, de maintenance, de supervision et d’exploitation du système.

Elle permet également de gérer plusieurs installations depuis une interface unique, ce qui facilite le suivi de plusieurs bâtiments ou sites équipés.

Le système ne limite pas le nombre de profils utilisateurs pouvant être créés. Chaque utilisateur peut disposer de privilèges adaptés à ses besoins. Le premier compte créé lors de la mise en service devient administrateur et peut notamment créer et gérer d’autres utilisateurs.

Création du système et appairage des périphériques par QR code

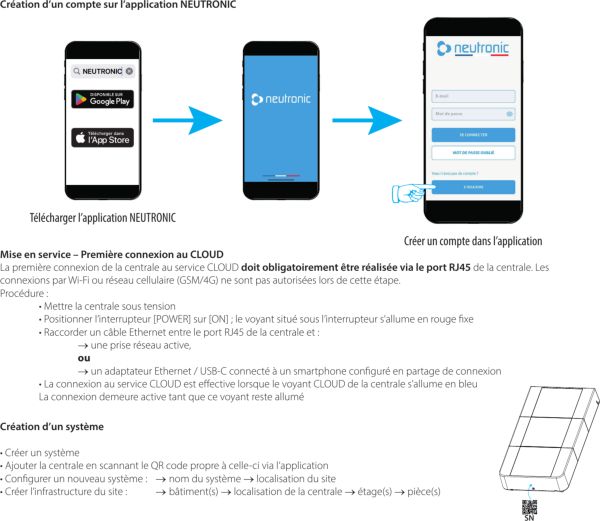

La mise en service est réalisée depuis l’application NEUTRONIC. La centrale est ajoutée au système en scannant son QR code. L’utilisateur peut ensuite renseigner le nom du système, la localisation du site et créer l’organisation du bâtiment avec ses étages et ses pièces.

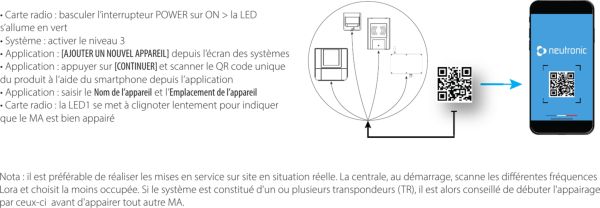

L’ajout des périphériques TZ4 suit le même principe : chaque équipement dispose d’un QR code unique qui est scanné depuis l’application. Il est ensuite possible d’attribuer un nom et un emplacement au périphérique afin de l’identifier précisément dans l’installation.

Une liaison radio LoRa adaptée aux installations étendues

La TZ4C communique avec les périphériques de la gamme TZ4 par liaison radio LoRa. Elle dispose de 7 canaux radio, de 0 à 6, sur les fréquences 869,4 à 869,65 MHz.

• Portée maximale en champ libre : 1600 m
• Portée maximale en environnement obstrué : 400 m
• Nombre maximal de périphériques : 254
• Nombre de canaux LoRa : 7

Au démarrage, la centrale analyse les différentes fréquences LoRa et sélectionne la moins occupée. Lorsque l’installation comporte un ou plusieurs transpondeurs radio connectés TZ4TR, Neutronic recommande de commencer leur appairage avant celui des autres périphériques.

Connectivité et raccordements de la centrale TZ4C

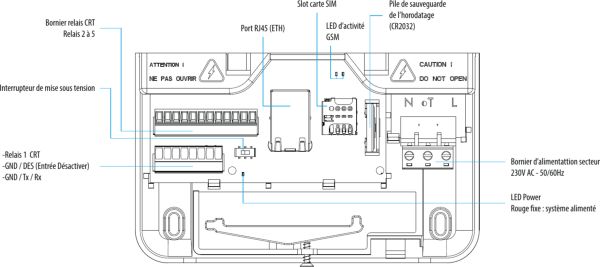

La centrale dispose des interfaces nécessaires à sa communication avec le Cloud et au raccordement des fonctions complémentaires de l’installation.

• Port RJ45 Ethernet
• Emplacement pour carte SIM
• Interface GSM
• Relais
• Entrée de désactivation
• Liaison Tx / Rx
• Bornier d’alimentation secteur

Les interfaces possibles entre la centrale et le Cloud sont Ethernet, Wi-Fi et GSM/4G. Lors de la toute première connexion au Cloud, la notice impose toutefois une connexion via le port RJ45 Ethernet. Le Wi-Fi et le réseau cellulaire GSM/4G ne peuvent pas être utilisés pour cette première étape.

Des voyants pour contrôler immédiatement l'état du système

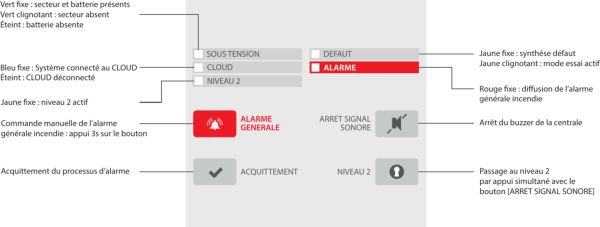

La façade de la TZ4C permet de visualiser directement les principaux états de fonctionnement de la centrale.

• Sous tension : indication de la présence du secteur et de la batterie
• Cloud : voyant bleu lorsque le système est connecté au Cloud
• Niveau 2 : indication du niveau d’accès actif
• Défaut : signalisation d’un défaut ou du mode essai
• Alarme : voyant rouge lors de la diffusion de l’alarme générale incendie

La centrale dispose également des commandes nécessaires à l’acquittement, à l’arrêt du signal sonore, au passage au niveau 2 et à la commande manuelle de l’alarme générale.

Priorisation du SSI sur l'Alarme Menace

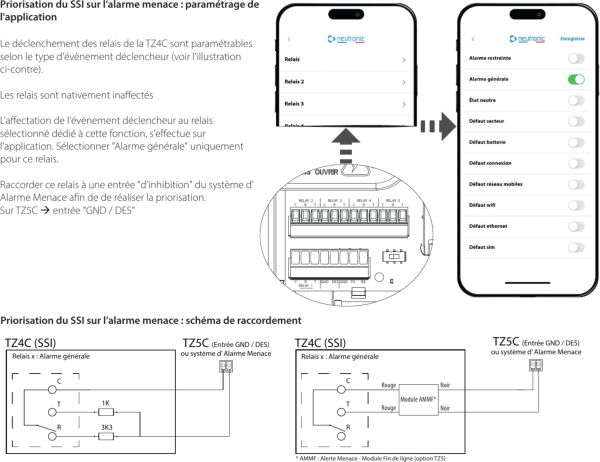

La TZ4C peut être intégrée dans une installation comprenant également un système d’Alarme Menace. Selon les préconisations de la NF S61-942 indiquées par Neutronic, le système de sécurité incendie reste prioritaire sur l’Alarme Menace.

La centrale TZ4C peut ainsi utiliser un relais paramétrable sous condition d’alarme générale incendie afin de commander l’inhibition d’une centrale d’Alarme Menace, notamment une TZ5C équipée de l’entrée correspondante. Pour les besoins d’interfaçage de l’installation, la gamme comprend également le boîtier entrée/sortie radio connecté TZ4BR.

Le déclenchement des relais de la TZ4C est paramétrable depuis l’application selon le type d’événement déclencheur.

Cette fonction doit être mise en œuvre dans le respect des conditions normatives applicables et des mesures compensatoires éventuellement nécessaires.

Caractéristiques techniques

Contenu de l'emballage

• 1 centrale TZ4C
• 1 grande antenne
• 1 notice
