Détecteur de fumée radio pour locaux non ERP - OX1-RF3

Les OX1-RF3 et OX2-RF3 Neutronic sont des détecteurs techniques de fumée à piles radio. Lorsqu’ils détectent la présence de fumée, ils émettent un signal sonore local et transmettent simultanément l’information par radio aux équipements compatibles de l’installation.

Ils peuvent notamment être associés à un boîtier relais TT4BR-RF3 afin de reporter l’état de détection vers un transmetteur téléphonique, une supervision ou un équipement technique compatible. La portée radio peut également être étendue à l’aide d’un transpondeur TT4TRANSP-RF3.

Ces détecteurs utilisent la technologie radio RF3 employée par différents équipements Neutronic. Ils peuvent ainsi être intégrés dans une installation technique comprenant des équipements compatibles de la gamme alarme type 4 radio, sous réserve de respecter les possibilités de fonctionnement indiquées par le fabricant.

Attention : les OX1-RF3 et OX2-RF3 sont des accessoires de détection technique et de confort. Ils ne constituent pas un système de détection incendie réglementaire et ne remplacent ni les détecteurs automatiques imposés par la réglementation, ni une centrale de détection incendie, ni les déclencheurs manuels et diffuseurs nécessaires à une alarme de type 4.

À quoi servent les détecteurs OX1-RF3 et OX2-RF3 ?

Ces détecteurs permettent de surveiller techniquement un local dans lequel une apparition de fumée doit être signalée, sans que cette surveillance corresponde à une obligation réglementaire de détection automatique d’incendie.

Lorsqu’un détecteur identifie de la fumée :

• son avertisseur sonore intégré se déclenche localement ;
• sa LED indique l’état de détection ;
• l’information est transmise par radio aux récepteurs compatibles situés à portée directe ;
• les transpondeurs éventuels peuvent relayer l’information vers les équipements plus éloignés ;
• le système revient automatiquement en veille après dissipation de la fumée.

Ils peuvent notamment être utilisés pour apporter une surveillance complémentaire dans des locaux techniques, réserves, archives, espaces de stockage ou autres zones ne nécessitant pas une détection incendie réglementaire.

Dans quels bâtiments peut-on les installer ?

Les OX1-RF3 et OX2-RF3 peuvent être installés dans différents bâtiments lorsqu’une détection technique complémentaire de fumée est recherchée :

• bureaux et locaux administratifs ;
• commerces et réserves ;
• ateliers ;
• entrepôts et locaux de stockage ;
• locaux techniques ;
• archives ;
• copropriétés et parties communes ;
• bâtiments modulaires ou temporaires ;
• locaux professionnels dans lesquels le passage de câbles est difficile.

Avant leur installation dans un ERP, un établissement recevant des travailleurs ou un bâtiment soumis à des prescriptions particulières, il convient de vérifier si une détection incendie réglementaire est exigée.

Lorsque la réglementation, la notice de sécurité, l’assureur, le bureau de contrôle ou la commission de sécurité impose une détection automatique d’incendie, ces détecteurs techniques ne peuvent pas remplacer les équipements réglementaires prévus.

Une détection technique, et non une détection incendie réglementaire

Les OX1-RF3 et OX2-RF3 doivent être considérés comme des accessoires de confort et de surveillance technique.

Ils ne doivent pas être utilisés pour justifier la conformité d’un établissement lorsqu’un système de détection incendie certifié est imposé.

Ils ne remplacent notamment pas :

• un système de détection incendie réglementaire ;
• une centrale de détection incendie ;
• des détecteurs automatiques exigés par une notice de sécurité ;
• un équipement d’alarme de type 4 ;
• les déclencheurs manuels réglementaires ;
• les diffuseurs sonores devant rendre l’alarme audible en tout point ;
• les diffuseurs lumineux nécessaires dans certains locaux.

Le signal sonore intégré, supérieur à 85 dB à 3 m, sert à avertir localement les personnes proches du détecteur. Il ne doit pas être assimilé au signal sonore normalisé d’évacuation générale diffusé par une alarme incendie.

Quelle différence entre l’OX1-RF3 et l’OX2-RF3 ?

Les deux détecteurs remplissent la même fonction de détection technique de fumée et utilisent la même technologie radio RF3. Leur principale différence concerne la forme et les dimensions du boîtier.

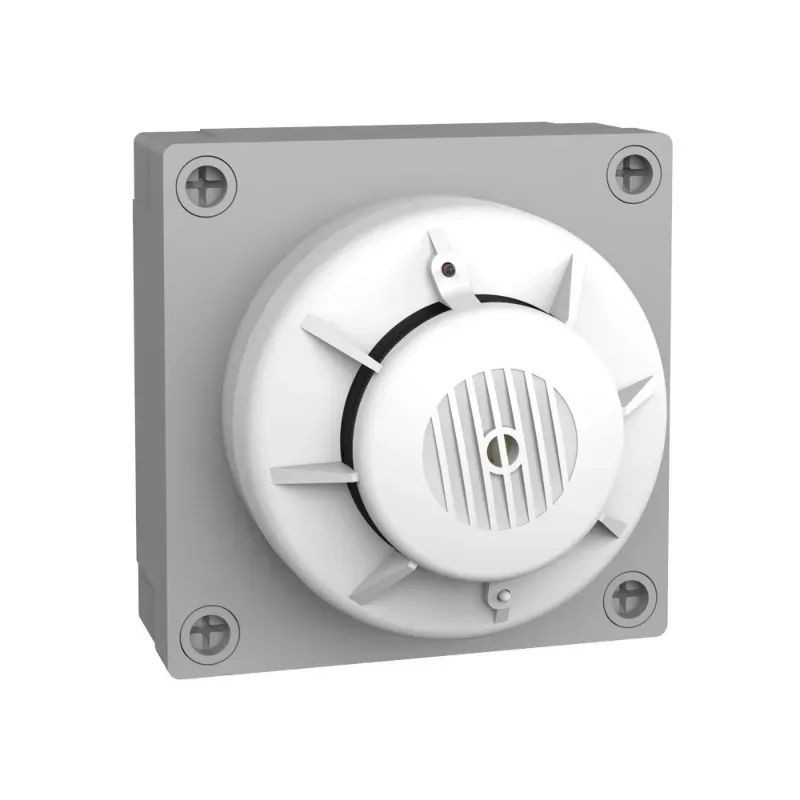

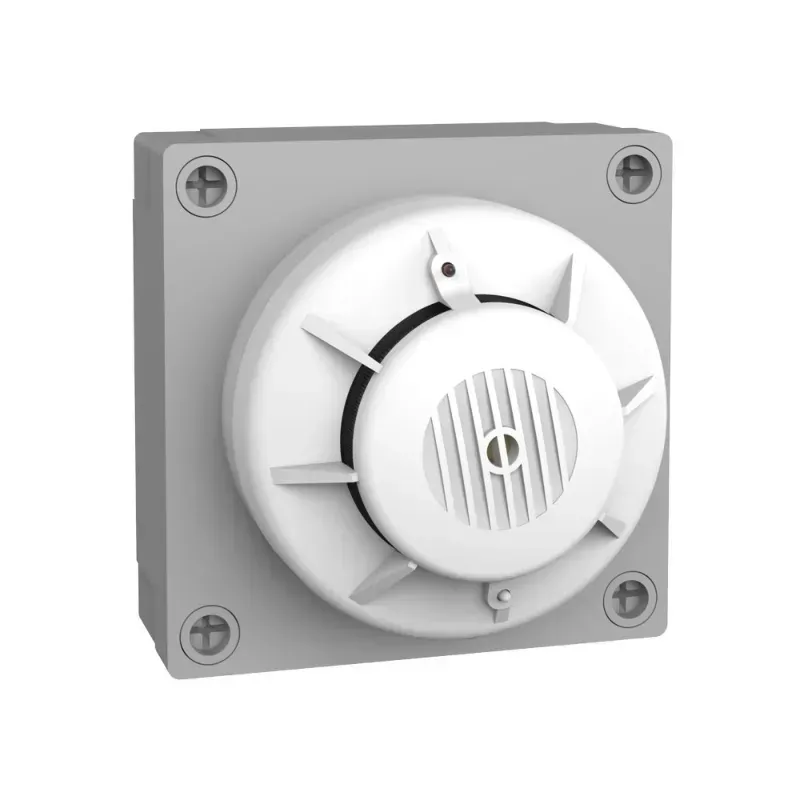

• OX1-RF3 : modèle carré de chantier, dimensions 14,5 x 14,5 x 6,4 cm ;
• OX2-RF3 : modèle rond au design plus discret, diamètre 12,8 cm et hauteur 6 cm.

Le choix peut donc être effectué selon l’environnement de pose et le rendu visuel recherché. Les performances radio, l’alimentation, l’autonomie annoncée et le niveau sonore sont identiques.

Comment fonctionne la transmission radio ?

Les OX1-RF3 et OX2-RF3 sont des émetteurs radio. Lorsqu’ils détectent de la fumée, ils transmettent l’information aux récepteurs compatibles présents dans leur zone radio.

Le fonctionnement peut comprendre :

• un ou plusieurs détecteurs OX1-RF3 ou OX2-RF3 ;
• un boîtier relais TT4BR-RF3 chargé de transmettre l’état de détection à un équipement externe ;
• un transpondeur TT4TRANSP-RF3 lorsque la portée directe est insuffisante ;
• un transpondeur étanche TT4TRANSP-E-RF3 dans un emplacement extérieur ou exposé ;
• un équipement de report ou une alarme technique compatible.

La portée maximale annoncée est de 400 m en champ libre et de 100 m dans un environnement cloisonné. Ces valeurs restent indicatives et peuvent être réduites par les murs, les planchers en béton armé, les structures métalliques, les rayonnages et les équipements électriques.

Les détecteurs disposent-ils de la fonction transpondeur ?

Non. Les OX1-RF3 et OX2-RF3 émettent l’information de détection, mais ne répètent pas les signaux radio provenant des autres appareils.

Ils doivent donc se trouver à portée directe :

• du boîtier relais ou de l’équipement récepteur ;
• ou d’un transpondeur capable de relayer leur information.

Lorsque la portée directe est insuffisante, il est possible d’utiliser :

• TT4TRANSP-RF3 : transpondeur intérieur IP40 ;
• TT4TRANSP-E-RF3 : transpondeur étanche IP65 ;
• un périphérique compatible disposant d’un mode transpondeur intégré, lorsque son fonctionnement dans cette installation est validé par le fabricant.

Les essais radio doivent confirmer que chaque détecteur communique correctement avec les récepteurs concernés, directement ou par l’intermédiaire d’un transpondeur.

À quoi sert le boîtier relais TT4BR-RF3 avec ces détecteurs ?

Le TT4BR-RF3 reçoit l’information radio envoyée par le détecteur et fait basculer son contact sec.

Ce contact peut permettre de transmettre l’état de détection à :

• un transmetteur téléphonique compatible ;
• une alarme technique ;
• une entrée d’automate ;
• un système de supervision ;
• un équipement de gestion technique du bâtiment ;
• un dispositif de report d’information.

Le boîtier relais ne fournit pas l’alimentation de l’équipement raccordé. Son contact sec fonctionne comme un interrupteur électrique qui change d’état lors de la détection.

La compatibilité électrique et fonctionnelle de l’équipement externe doit être vérifiée avant le raccordement.

Comment réagit le détecteur en présence de fumée ?

Lorsqu’une quantité suffisante de fumée pénètre dans la chambre optique :

1. la LED du détecteur s’allume ;
2. l’avertisseur intégré émet un signal sonore supérieur à 85 dB à 3 m ;
3. la carte radio transmet l’état de détection ;
4. les récepteurs compatibles situés à portée directe ou indirecte sont activés ;
5. après dissipation de la fumée, le détecteur cesse de sonner et revient automatiquement en veille ;
6. l’information de retour à l’état de veille est transmise aux récepteurs.

Le détecteur dispose également d’un bouton de test permettant de simuler une détection et de contrôler le fonctionnement du système sans produire de fumée.

Où installer un détecteur technique de fumée ?

Le détecteur doit être installé à un emplacement permettant à la fumée d’atteindre sa chambre d’analyse.

Il convient notamment de :

• le fixer au plafond selon les instructions de la notice ;
• choisir un emplacement dégagé ;
• éviter les angles dans lesquels l’air circule peu ;
• l’éloigner des bouches de ventilation et des courants d’air importants ;
• éviter la proximité immédiate des sources normales de vapeur, de fumée ou de poussière ;
• éviter les emplacements exposés directement au soleil ;
• ne pas le placer dans une zone présentant régulièrement de la condensation ;
• vérifier la communication radio avant la fixation définitive.

L’OX1-RF3 possède un indice de protection IP40 et l’OX2-RF3 un indice IP30. Ils sont destinés à une installation intérieure dans un local sec.

Emplacements à éviter

Une implantation inadaptée peut provoquer des déclenchements intempestifs, un encrassement rapide ou une détection insuffisante.

Il convient d’éviter :

• les cuisines et zones produisant normalement de la fumée ou de la vapeur ;
• les douches et locaux très humides ;
• les environnements très poussiéreux ;
• les zones soumises à une forte condensation ;
• les emplacements directement exposés au soleil ;
• les courants d’air importants ;
• les zones accessibles aux insectes en grand nombre ;
• les locaux dont la température sort de la plage de fonctionnement prévue ;
• les emplacements extérieurs.

Dans un environnement poussiéreux ou soumis à des fumées normales d’exploitation, un autre principe de détection technique peut être nécessaire.

Comment déterminer le nombre de détecteurs ?

Le fabricant ne fournit pas de règle réglementaire de couverture permettant de dimensionner ces accessoires comme des détecteurs automatiques d’incendie certifiés.

Le nombre d’appareils doit donc être déterminé selon l’objectif de surveillance technique recherché :

• nombre de locaux à surveiller ;
• surface et forme de chaque local ;
• présence de cloisons ou de volumes distincts ;
• hauteur sous plafond ;
• circulation de l’air ;
• sources potentielles de fumée ;
• portée radio entre les appareils ;
• équipement devant recevoir l’état de détection.

Un détecteur installé dans une pièce ne permet pas nécessairement de surveiller une pièce voisine séparée par une porte ou une cloison.

Lorsque la détection répond à une exigence réglementaire, le nombre et l’implantation doivent être définis selon les règles applicables au système de détection incendie prescrit, et non à partir de cette fiche produit.

Gestion des défauts et des piles

Le buzzer du détecteur informe l’utilisateur de certains défauts :

• un bip régulier : les piles doivent être remplacées ;
• trois bips successifs : défaut de la chambre de détection.

Un défaut de chambre peut notamment être provoqué par :

• un encrassement ;
• une exposition trop importante au soleil ;
• un environnement excessivement poussiéreux ;
• des courants d’air importants ;
• de la condensation ;
• la présence d’insectes.

Dans ce cas, il convient de dépoussiérer avec précaution la chambre de détection à l’aide d’un dispositif adapté ou de remplacer le détecteur si le défaut persiste.

Installation et essais de fonctionnement

Après la pose, chaque détecteur doit être testé individuellement.

Le contrôle doit permettre de vérifier :

• le fonctionnement de la chambre optique ;
• le déclenchement du buzzer intégré ;
• l’allumage de la LED ;
• la transmission de l’information radio ;
• le basculement éventuel du boîtier relais ;
• la réception de l’information par le système de report ;
• le retour automatique à l’état de veille ;
• la qualité de la liaison radio à l’emplacement définitif.

La chambre peut être testée avec un aérosol prévu pour les détecteurs de fumée. Le bouton de test permet également de simuler la détection et de vérifier la transmission radio.

Maintenance des détecteurs

Les OX1-RF3 et OX2-RF3 doivent être contrôlés régulièrement afin de vérifier :

• l’état des piles ;
• la propreté de la chambre optique ;
• l’absence de poussière, d’insectes ou de condensation ;
• le fonctionnement du buzzer ;
• le fonctionnement du bouton de test ;
• la transmission radio ;
• le bon fonctionnement des équipements de report ;
• la bonne fixation du détecteur.

Les fiches commerciales annoncent une autonomie pouvant atteindre deux ans. La notice d’entretien recommande toutefois un remplacement préventif annuel des piles pour assurer un fonctionnement sûr.

Les essais, défauts, nettoyages et remplacements de piles doivent être consignés dans le programme de maintenance du bâtiment.

Contenu de la livraison

• 1 détecteur technique de fumée radio OX1-RF3 ou OX2-RF3 selon le modèle sélectionné ;
• 2 piles alcalines AA ;
• 1 notice d’installation et d’utilisation.

Caractéristiques communes

Caractéristiques selon le modèle

Avant de commander

Pour vérifier que ce produit correspond à votre besoin, relevez les informations suivantes :

• l’objectif exact de la détection de fumée ;
• l’existence éventuelle d’une obligation réglementaire ;
• le nombre et la configuration des locaux à surveiller ;
• les risques de poussière, vapeur, condensation ou fumée habituelle ;
• le modèle souhaité : OX1-RF3 carré ou OX2-RF3 rond ;
• l’équipement devant recevoir l’état de détection ;
• la nécessité éventuelle d’un boîtier relais TT4BR-RF3 ;
• les distances et obstacles susceptibles de réduire la portée radio ;
• la nécessité éventuelle d’ajouter un transpondeur.
