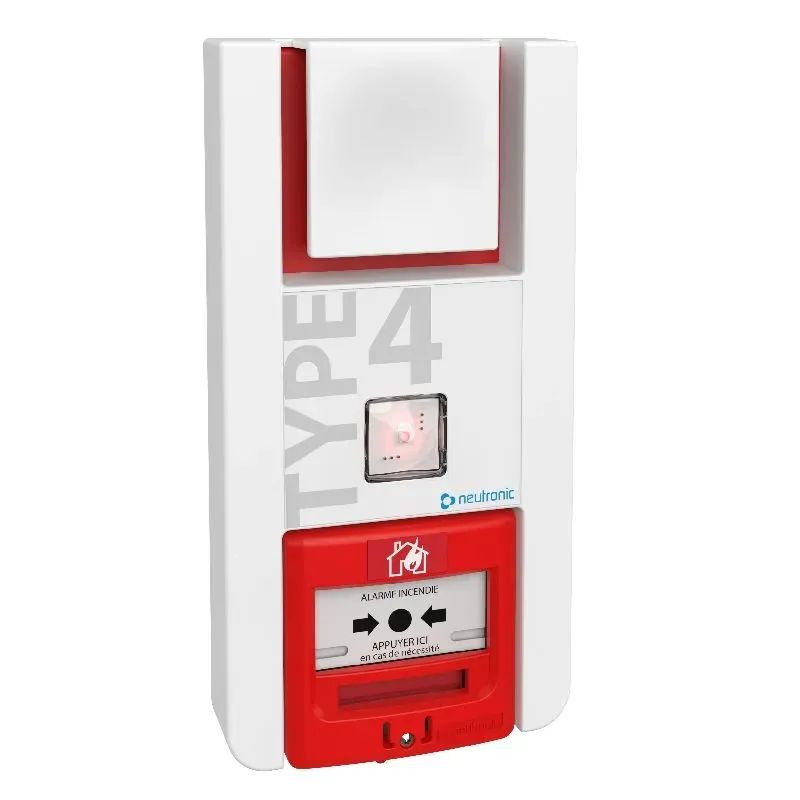

Alarme type 4 radio avec flash - TT4PL-RF3

Le TT4PL-RF3 Neutronic est un équipement d’alarme incendie type 4 radio fonctionnant sur piles. Il réunit dans un même boîtier un déclencheur manuel, un diffuseur sonore et un diffuseur lumineux rouge.

Lorsqu’une personne appuie sur le déclencheur manuel, le TT4PL-RF3 émet le signal sonore normalisé d’évacuation, active son signal lumineux et transmet simultanément l’ordre d’alarme aux autres équipements radio TT4 RF3 installés dans l’établissement.

Cette solution est particulièrement adaptée aux ERP dans lesquels une alarme de type 4 est prescrite, notamment lorsque le passage de câbles est difficile ou susceptible d’entraîner des travaux importants. La présence du signal lumineux permet également de rendre l’alarme perceptible aux personnes sourdes ou malentendantes situées dans la zone couverte par l’appareil.

Le TT4PL-RF3 peut notamment être installé dans des commerces, restaurants, bureaux, administrations, établissements scolaires, salles associatives, établissements sportifs, lieux de culte, bibliothèques et autres établissements recevant du public, sous réserve que leur classement réglementaire impose bien un équipement d’alarme de type 4.

Attention : le choix du type d’alarme incendie ne dépend pas uniquement de l’activité de l’établissement. Il dépend également de son type réglementaire, de sa catégorie, de son effectif, de la configuration des locaux et de la présence éventuelle de locaux à sommeil. En cas de doute, il convient de consulter le registre de sécurité, la notice de sécurité, le bureau de contrôle ou la commission de sécurité compétente.

À quoi sert l’alarme type 4 radio TT4PL-RF3 ?

Le TT4PL-RF3 remplit trois fonctions complémentaires :

• Déclencher manuellement l’évacuation lorsqu’un incendie ou un danger nécessitant l’évacuation est constaté ;
• Diffuser le signal sonore d’alarme générale afin d’avertir les occupants qu’ils doivent quitter le bâtiment ;
• Émettre un signal lumineux rouge destiné à compléter l’alarme sonore dans la zone couverte par l’appareil.

Le boîtier communique par radio avec les autres équipements de la gamme TT4 RF3 : déclencheurs manuels supplémentaires, diffuseurs sonores, diffuseurs lumineux, diffuseurs sonores et lumineux, diffuseurs avec message préenregistré, transpondeurs et boîtiers relais.

Lorsqu’un déclencheur manuel est actionné, tous les équipements associés à la même zone radio diffusent l’alarme selon leurs fonctions respectives.

Quelle différence entre le TT4P-RF3 et le TT4PL-RF3 ?

Le TT4P-RF3 et le TT4PL-RF3 possèdent tous les deux un déclencheur manuel et une sirène intégrés. Le TT4PL-RF3 ajoute un diffuseur lumineux rouge.

• TT4P-RF3 : déclencheur manuel et diffuseur sonore ;
• TT4PL-RF3 : déclencheur manuel, diffuseur sonore et diffuseur lumineux.

Le TT4PL-RF3 est donc à privilégier lorsque le point où l’appareil est installé nécessite simultanément une signalisation sonore et visuelle. Il peut notamment être utilisé dans une circulation, une zone d’accueil ou un local dans lequel la présence d’un signal lumineux est nécessaire.

Le flash intégré ne couvre toutefois qu’un volume déterminé. Il ne remplace pas automatiquement les diffuseurs lumineux à installer dans les autres sanitaires, vestiaires, bureaux isolés ou locaux fermés de l’établissement.

Comment savoir quels équipements installer ?

Le nombre d’équipements ne se calcule pas uniquement à partir de la surface du bâtiment. L’installation doit répondre simultanément à trois besoins :

1. Permettre de déclencher rapidement l’alarme depuis chaque niveau ;
2. Rendre le signal sonore audible en tout point du bâtiment concerné ;
3. Rendre l’alarme perceptible par les personnes sourdes ou malentendantes susceptibles de se trouver seules dans certains locaux.

1. Prévoir les déclencheurs manuels

Les déclencheurs manuels doivent être répartis dans les circulations afin qu’une personne découvrant un incendie puisse donner rapidement l’alarme.

Ils doivent notamment être installés :

• à chaque niveau du bâtiment ;
• dans les circulations, à proximité immédiate de chaque escalier ;
• au rez-de-chaussée, à proximité des sorties ;
• à environ 1,30 m du sol ;
• dans un emplacement visible, signalé et facilement accessible ;
• sans être masqués par le vantail d’une porte lorsque celle-ci est ouverte.

Le TT4PL-RF3 possède déjà un déclencheur manuel intégré. Il peut donc constituer l’un des points de déclenchement de l’installation. Des déclencheurs manuels radio supplémentaires doivent être ajoutés lorsque le bâtiment comporte plusieurs sorties, plusieurs escaliers ou plusieurs niveaux.

Exemple de calcul des déclencheurs manuels

Pour un établissement composé d’un rez-de-chaussée avec deux sorties et d’un étage desservi par un escalier, il faudra généralement prévoir :

• un déclencheur manuel près de la première sortie du rez-de-chaussée ;
• un déclencheur manuel près de la seconde sortie ;
• un déclencheur manuel à l’étage, à proximité de l’escalier.

Dans cet exemple, le TT4PL-RF3 peut constituer l’un de ces trois points. Il faudra alors ajouter au minimum deux déclencheurs manuels radio, sous réserve de la configuration réelle des circulations et des prescriptions applicables à l’établissement.

2. Vérifier que l’alarme est audible partout

La sirène intégrée au TT4PL-RF3 diffuse un signal sonore conforme à la norme NFS 32-001, de classe B et supérieur à 90 dB. Cela ne signifie toutefois pas qu’un seul appareil suffit systématiquement pour tout le bâtiment.

Le signal d’évacuation doit rester clairement audible dans :

• les salles ouvertes au public ;
• les bureaux et locaux du personnel ;
• les circulations ;
• les locaux techniques occupés ;
• les pièces éloignées du TT4PL-RF3 ;
• les zones séparées par des portes ou des cloisons ;
• les locaux présentant un niveau sonore ambiant important.

Des diffuseurs sonores TT4DS-RF3 doivent être ajoutés lorsque la sirène du TT4PL-RF3 ne permet pas d’entendre correctement le signal dans l’ensemble du bâtiment.

Le nombre de diffuseurs sonores dépend de la disposition des locaux, de leur isolation acoustique, du bruit ambiant et de la distance entre les différentes zones. Un essai réel doit être effectué après la pose, portes fermées et dans les conditions habituelles d’exploitation.

3. Vérifier la couverture du signal lumineux

Le TT4PL-RF3 intègre un diffuseur lumineux rouge clignotant à une fréquence de 1 Hz. Installé au mur à une hauteur de 2,25 m, son volume de couverture lumineux annoncé est de :

• 2,25 m de hauteur ;
• 2,54 m de largeur ;
• 2,54 m de profondeur.

Cette couverture correspond à la zone dans laquelle le signal lumineux peut être perçu dans les conditions d’installation prévues par le fabricant. Elle ne permet pas de considérer que l’ensemble d’un étage ou d’un bâtiment est couvert par un seul appareil.

Les murs, portes, cloisons, angles morts et éléments de mobilier peuvent empêcher la perception du flash. Des diffuseurs lumineux complémentaires doivent donc être ajoutés dans les autres locaux concernés.

4. Prévoir des diffuseurs lumineux dans les locaux isolés

Une alarme exclusivement sonore peut ne pas être perceptible par une personne sourde ou malentendante. Le signal sonore doit être complété par un dispositif adapté dans les locaux où une personne peut être amenée à se trouver seule.

Cette situation peut notamment concerner :

• les sanitaires individuels ou collectifs ;
• les vestiaires ;
• les douches ;
• les bureaux isolés ;
• les salles de repos ;
• les cabines ou locaux fermés ;
• certains locaux accessibles au public ou au personnel dans lesquels une personne peut rester seule.

Selon le besoin, il est possible d’utiliser :

• un TT4DL-RF3 pour une signalisation lumineuse seule ;
• un TT4DSL-RF3 pour une signalisation sonore et lumineuse ;
• un TT4MEL-RF3 pour diffuser un message préenregistré accompagné d’un signal lumineux.

La présence du flash sur le TT4PL-RF3 ne dispense donc pas d’installer des diffuseurs lumineux dans les autres locaux où ils sont nécessaires.

Exemples de configurations

Petit local de plain-pied avec une seule sortie

Un TT4PL-RF3 peut être suffisant lorsque :

• l’établissement ne comporte qu’un seul niveau et une seule sortie ;
• le déclencheur manuel est installé près de cette sortie ;
• la sirène est audible dans toutes les pièces ;
• le signal lumineux couvre la zone dans laquelle il est nécessaire ;
• aucun autre local isolé ne nécessite de diffuseur lumineux complémentaire.

Cette configuration doit être validée par un essai d’audibilité et par une vérification de la visibilité du flash depuis les zones concernées.

Local de plain-pied avec plusieurs sorties

Prévoir généralement :

• un TT4PL-RF3 placé près de l’une des sorties ;
• un déclencheur manuel radio 5710R1-RF3 près de chaque autre sortie ;
• des diffuseurs sonores supplémentaires si le signal n’est pas audible partout ;
• des diffuseurs lumineux dans les sanitaires, vestiaires ou autres locaux isolés non couverts par le flash du TT4PL-RF3.

Établissement avec plusieurs étages

Prévoir généralement :

• un TT4PL-RF3 servant de point principal de déclenchement et de diffusion sonore et lumineuse ;
• au moins un déclencheur manuel à chaque niveau, à proximité des escaliers ;
• des déclencheurs supplémentaires près des sorties du rez-de-chaussée ;
• des diffuseurs sonores à chaque niveau lorsque cela est nécessaire pour assurer l’audibilité ;
• des diffuseurs lumineux dans les sanitaires, vestiaires et autres locaux isolés concernés.

Bâtiment étendu ou fortement cloisonné

Dans un bâtiment comportant des murs épais, plusieurs ailes, plusieurs niveaux ou des obstacles susceptibles de réduire la portée radio, un ou plusieurs transpondeurs peuvent être nécessaires.

Le TT4TRANSP-RF3 permet de répéter le signal radio à l’intérieur du bâtiment. Pour une pose dans un environnement exposé à l’humidité ou à la poussière, le TT4TRANSP-E-RF3 IP65 doit être privilégié.

Installation dans un environnement humide ou poussiéreux

Le TT4PL-RF3 possède un indice de protection IP40. Il est destiné à une installation intérieure dans un environnement sec.

Pour les emplacements humides, poussiéreux ou exposés, utiliser les périphériques étanches de la gamme :

• 5713R1C-RF3 : déclencheur manuel radio étanche avec capot, IP65 ;
• ALTO-E-RF3 : diffuseur sonore radio étanche, IP65 ;
• TT4TRANSP-E-RF3 : transpondeur radio étanche, IP65.

Quel modèle choisir dans la gamme TT4 RF3 ?

• TT4P-RF3 : déclencheur manuel et diffuseur sonore.
• TT4PL-RF3 : déclencheur manuel, diffuseur sonore et signal lumineux. Il constitue le modèle présenté sur cette fiche.
• 5710R1-RF3 : déclencheur manuel radio supplémentaire.
• 5710R1C-RF3 : déclencheur manuel radio supplémentaire avec capot de protection.
• TT4DS-RF3 : diffuseur sonore radio supplémentaire.
• TT4DL-RF3 : diffuseur lumineux radio supplémentaire.
• TT4DSL-RF3 : diffuseur sonore et lumineux radio.
• TT4ME-RF3 : diffuseur radio avec message préenregistré.
• TT4MEL-RF3 : diffuseur radio avec message préenregistré et signal lumineux.
• TT4TRANSP-RF3 : transpondeur permettant d’étendre la couverture radio.
• TT4BR-RF3 : boîtier relais fournissant un contact sec d’alarme.
• TT4TRANSP-E-RF3 : transpondeur étanche IP65.
• ALTO-E-RF3 : diffuseur sonore étanche IP65.
• 5713R1C-RF3 : déclencheur manuel étanche avec capot, IP65.

Les équipements sont proposés en blanc. Les versions noires sont disponibles sur devis.

Avantages de la gamme TT4 RF3 à piles radio

• Installation sans câblage entre les appareils : adaptée aux bâtiments existants et aux établissements dans lesquels le passage de câbles est complexe.
• Mise en service simplifiée : les équipements associés communiquent sur la même zone radio.
• Interconnexion radio : le déclenchement d’un appareil commande les autres équipements associés à l’installation.
• Nombre de périphériques illimité : l’installation peut être complétée selon la configuration du bâtiment.
• 16 zones d’alarme indépendantes : permet de gérer plusieurs installations ou zones radio distinctes.
• Portée jusqu’à 400 m en champ libre : portée indicative pouvant atteindre 100 m dans un environnement cloisonné.
• Extension de la couverture radio : fonction transpondeur intégrée à plusieurs périphériques et transpondeurs dédiés disponibles.
• Surveillance des piles : avertissement sonore lorsque leur niveau devient faible.
• Piles alcalines standard : remplacement simplifié lors des opérations de maintenance.
• Autonomie annoncée de 2 ans en veille : complétée par une autonomie de 2 h 30 en alarme.

Fonctionnement du TT4PL-RF3

L’alarme générale est déclenchée en appuyant sur le déclencheur manuel intégré au boîtier. Le TT4PL-RF3 diffuse alors le signal sonore d’évacuation, active son signal lumineux rouge et transmet l’ordre aux autres périphériques radio associés.

La durée de diffusion de l’alarme générale est de 6 minutes et 30 secondes. Après vérification de la situation et lorsque les conditions le permettent, le déclencheur manuel est réarmé à l’aide de l’une des clés fournies.

Installation et contrôle de la portée radio

La portée maximale annoncée est de 400 m en champ libre et de 100 m dans un environnement cloisonné. Ces distances sont indicatives et peuvent être réduites par :

• les murs en béton ou en pierre ;
• les structures métalliques ;
• les planchers en béton armé ;
• les équipements électriques ;
• la distance entre les bâtiments ;
• la configuration des circulations.

Un essai radio, un essai sonore et une vérification du signal lumineux doivent être réalisés après l’installation. En cas de réception insuffisante, ajouter un périphérique disposant de la fonction transpondeur ou un TT4TRANSP-RF3.

La fonction transpondeur est intégrée dans les périphériques compatibles de la gamme, hors déclencheurs manuels et équipements monoblocs, dans la limite de 10 transpondeurs par système.

Maintenance de l’alarme incendie

L’installation doit être contrôlée régulièrement afin de vérifier :

• le fonctionnement de chaque déclencheur manuel ;
• le déclenchement simultané des diffuseurs ;
• l’audibilité du signal dans tous les locaux ;
• le fonctionnement et la visibilité des signaux lumineux ;
• la communication radio entre les appareils ;
• l’état des piles ;
• l’absence d’obstacle devant les déclencheurs et les diffuseurs.

Les essais, opérations de maintenance et remplacements de piles doivent être enregistrés dans le registre de sécurité de l’établissement.

Contenu de la livraison

• 1 équipement d’alarme type 4 radio sonore et lumineux TT4PL-RF3 ;
• 1 pile alcaline 9 V de type 6LR61 pour le diffuseur sonore et lumineux ;
• 2 piles alcalines AA pour la carte radio ;
• 1 notice d’installation et d’utilisation en français ;
• 2 clés de réarmement du déclencheur manuel.

Caractéristiques techniques

Normes et référentiels

• signal sonore conforme à la norme NFS 32-001 ;
• équipement d’alarme de catégorie 4 ;
• équipement destiné aux ERP concernés par l’arrêté du 25 juin 1980 modifié ;
• signalisation sonore à compléter selon la configuration des locaux et les situations de handicap des personnes susceptibles de les fréquenter seules.

Avant de commander votre installation

Pour déterminer les quantités nécessaires, relevez les informations suivantes :

• le type et la catégorie de votre ERP ;
• le nombre de niveaux ;
• le nombre de sorties au rez-de-chaussée ;
• le nombre d’escaliers ;
• le nombre de zones éloignées ou fortement cloisonnées ;
• les locaux dans lesquels une personne peut se retrouver seule ;
• les zones devant bénéficier d’une signalisation lumineuse ;
• les emplacements intérieurs, humides, poussiéreux ou exposés ;
• les éventuelles prescriptions figurant dans le registre ou la notice de sécurité.
