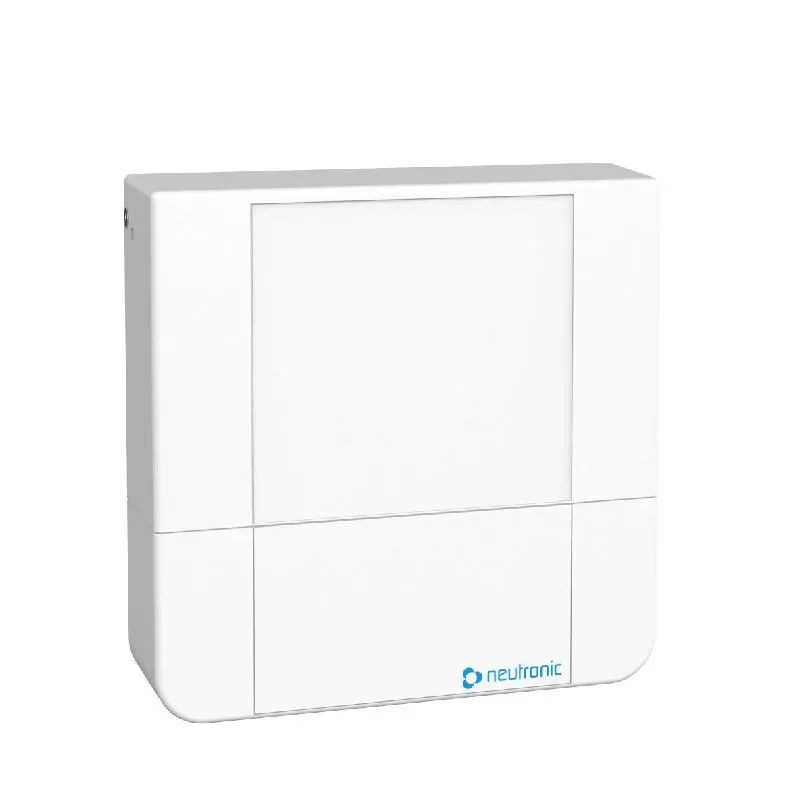

Boitier relais radio sans fil pour alarme type 4 radio TT4BR-RF3

Le TT4BR-RF3 Neutronic est un boîtier relais à piles radio destiné à compléter une installation d’alarme incendie type 4 radio.

Lorsqu’un déclencheur manuel de l’installation est actionné, le TT4BR-RF3 reçoit l’état d’alarme par radio et fait basculer son contact sec inverseur. Ce contact permet de transmettre l’information d’alarme à un équipement externe compatible.

Le boîtier relais peut notamment être utilisé pour reporter l’état d’alarme vers un transmetteur téléphonique, une entrée d’automate, un système de supervision, un équipement technique ou un dispositif de signalisation disposant d’une entrée par contact sec.

Attention : le TT4BR-RF3 ne possède ni déclencheur manuel, ni sirène, ni diffuseur lumineux. Il ne constitue pas une alarme incendie complète et ne remplace pas les équipements nécessaires au déclenchement et à la diffusion de l’alarme générale.

Le contact sec ne fournit aucune tension à l’équipement raccordé. Il se comporte uniquement comme un interrupteur dont l’état change lorsque l’alarme est déclenchée.

À quoi sert le boîtier relais TT4BR-RF3 ?

Le TT4BR-RF3 permet de transformer l’état d’alarme reçu par radio en une information électrique exploitable par un équipement externe.

Il remplit deux fonctions :

• reporter l’état d’alarme par le basculement d’un contact sec inverseur ;
• répéter le signal radio vers les autres équipements compatibles grâce à sa fonction transpondeur intégrée.

Le boîtier doit être associé à une installation comprenant un équipement capable de déclencher l’alarme, comme le TT4P-RF3, le TT4PL-RF3 ou un déclencheur manuel radio compatible.

Qu'est-ce qu’un contact sec ?

Un contact sec est un contact électrique dépourvu de tension propre. Lors du déclenchement de l’alarme, le relais interne change de position et ouvre ou ferme un circuit raccordé à ses bornes.

Le TT4BR-RF3 dispose d’un contact inverseur comprenant :

• une borne commune ;
• un contact normalement ouvert ;
• un contact normalement fermé.

Le choix du contact utilisé dépend du fonctionnement attendu de l’équipement raccordé :

• contact normalement ouvert : le circuit se ferme lors du déclenchement de l’alarme ;
• contact normalement fermé : le circuit s’ouvre lors du déclenchement de l’alarme.

Le raccordement doit être réalisé conformément à la notice du TT4BR-RF3 et aux caractéristiques de l’entrée de l’équipement piloté.

Quels équipements peut-on raccorder au TT4BR-RF3 ?

Le contact sec peut transmettre l’état d’alarme à différents équipements disposant d’une entrée compatible.

Selon la configuration du site, il peut notamment être raccordé à :

• un transmetteur téléphonique externe ;
• une entrée d’automate ou de système de gestion technique du bâtiment ;
• un système de supervision ;
• un report d’information déporté ;
• un avertisseur ou un dispositif de signalisation externe ;
• un équipement technique acceptant une commande par contact sec ;
• une interface destinée à transmettre l’état d’alarme à un autre système.

La compatibilité doit être vérifiée avant le raccordement. L’entrée de l’équipement externe doit accepter un contact libre de potentiel et respecter les limites électriques du relais.

Ce que le TT4BR-RF3 ne fait pas

Le TT4BR-RF3 ne doit pas être confondu avec une centrale, un déclencheur manuel ou un diffuseur d’alarme.

• Il ne détecte pas automatiquement un incendie.
• Il ne possède pas de déclencheur manuel.
• Il ne produit pas de signal sonore.
• Il ne produit pas de signal lumineux.
• Il ne fournit pas l’alimentation électrique de l’équipement raccordé.
• Il n’intègre pas de transmetteur téléphonique.
• Il ne dispense pas d’installer les déclencheurs manuels et les diffuseurs nécessaires dans l’ERP.

Sa fonction est uniquement de recevoir l’ordre d’alarme par radio et de transmettre cet état par un contact sec.

Exemples d’utilisation

Reporter l’alarme vers un transmetteur téléphonique

Le TT4BR-RF3 peut être raccordé à l’entrée d’un transmetteur téléphonique compatible. Lors du déclenchement de l’alarme incendie, le relais change d’état et le transmetteur exécute l’action pour laquelle il a été configuré.

Le transmetteur téléphonique, son alimentation, son abonnement éventuel et sa programmation ne sont pas inclus avec le TT4BR-RF3.

Transmettre l’information à une supervision

Dans un établissement disposant d’un automate, d’une gestion technique centralisée ou d’un système de supervision, le contact sec peut être raccordé à une entrée tout-ou-rien.

Le système externe peut alors afficher ou enregistrer l’état d’alarme selon sa programmation.

Commander un équipement technique compatible

Le relais peut être utilisé pour transmettre une commande à un équipement acceptant un contact sec, dans la limite de ses caractéristiques électriques.

Lorsque l’équipement présente une puissance supérieure à la capacité du relais ou nécessite une commande particulière, il convient d’intercaler une interface, un relais de puissance ou un contacteur adapté.

Reporter l’alarme dans une autre zone

Le TT4BR-RF3 peut permettre de transmettre l’état d’alarme vers un équipement de report situé dans un local technique, un poste d’accueil ou une zone surveillée.

Ce report ne remplace pas les diffuseurs sonores et lumineux réglementaires destinés à avertir les occupants du bâtiment.

Précautions avant de raccorder un équipement

Avant tout raccordement, il convient de vérifier :

• que l’équipement externe accepte une commande par contact sec ;
• la tension et l’intensité présentes sur le circuit raccordé ;
• le type de fonctionnement attendu : normalement ouvert ou normalement fermé ;
• le comportement de l’équipement lorsque le contact change d’état ;
• la nécessité éventuelle d’un relais intermédiaire ;
• la conformité du câblage aux prescriptions du fabricant de l’équipement externe ;
• le maintien du fonctionnement de l’installation en cas de défaut ou de coupure d’alimentation de l’équipement raccordé.

Le raccordement du contact sec doit être réalisé par une personne disposant des compétences électriques nécessaires. Toute intervention doit être effectuée hors tension sur le circuit externe.

Capacité électrique du contact sec

Le contact sec du TT4BR-RF3 accepte au maximum :

• 8 A sous 250 V AC ;
• 5 A sous 30 V DC.

Ces valeurs correspondent aux limites maximales du relais et ne doivent pas être dépassées.

Pour piloter une charge présentant un courant d’appel important, un moteur, un équipement inductif ou une puissance supérieure, il convient d’utiliser un relais intermédiaire ou un contacteur adapté.

Le dimensionnement doit tenir compte de la nature réelle de la charge et pas uniquement de sa consommation nominale.

Comment fonctionne le TT4BR-RF3 ?

Le boîtier reste en veille tant qu’aucun déclencheur manuel de la zone radio n’est actionné.

Lors du déclenchement de l’alarme :

1. une personne actionne un déclencheur manuel TT4 RF3 ;
2. l’ordre d’alarme est transmis aux équipements associés ;
3. le TT4BR-RF3 reçoit l’information par radio ;
4. son relais change de position ;
5. le contact sec transmet l’état d’alarme à l’équipement raccordé ;
6. la fonction transpondeur peut simultanément répéter le signal vers d’autres équipements radio.

Lorsque le déclencheur manuel à l’origine de l’alarme est réarmé, le système revient à son état de veille et le relais reprend sa position normale.

Le TT4BR-RF3 doit être configuré sur la même zone radio que les équipements avec lesquels il doit fonctionner.

Choisir la zone radio

La gamme TT4 RF3 permet de configurer jusqu’à 16 zones d’alarme indépendantes.

Le TT4BR-RF3 ne réagit qu’aux équipements configurés pour fonctionner avec sa zone. Ce réglage permet notamment :

• de séparer plusieurs installations présentes sur un même site ;
• d’éviter qu’un déclenchement provenant d’une autre zone commande le relais ;
• d’affecter le report d’alarme au périmètre souhaité.

La configuration doit être réalisée hors alimentation, conformément à la notice du fabricant.

Fonction transpondeur intégrée

Le TT4BR-RF3 intègre un mode transpondeur. Il peut recevoir puis répéter le signal radio afin d’étendre la communication vers d’autres appareils de la gamme.

Cette fonction peut être utile dans les bâtiments comportant :

• plusieurs niveaux ;
• des murs épais en béton ou en pierre ;
• des planchers en béton armé ;
• des structures métalliques ;
• de longues circulations ;
• plusieurs ailes ;
• des équipements éloignés les uns des autres.

La portée maximale annoncée est de 400 m en champ libre et de 100 m dans un environnement cloisonné. Ces valeurs restent indicatives et peuvent être réduites par les matériaux, les obstacles et la configuration du bâtiment.

Après la pose, il convient de tester la communication radio entre le TT4BR-RF3 et les autres appareils de l’installation.

Où installer le boîtier relais ?

Le TT4BR-RF3 doit généralement être installé à proximité de l’équipement externe auquel son contact sec doit être raccordé, afin de limiter la longueur du câblage.

Il convient de :

• l’installer dans un local intérieur sec ;
• choisir un emplacement accessible pour la maintenance, mais protégé des manipulations non autorisées ;
• le fixer sur un support stable ;
• conserver l’accès au système d’ouverture du capot ;
• éviter les sources importantes de perturbations électromagnétiques ;
• vérifier la qualité de la liaison radio à l’emplacement définitif ;
• ne pas l’installer à l’extérieur ou dans un local humide compte tenu de son indice IP40 ;
• séparer le câblage du contact sec des circuits présentant des risques de perturbation, selon les règles applicables.

Le boîtier ne doit pas être placé dans une enveloppe métallique fermée susceptible de dégrader fortement la portée radio.

Quel modèle choisir dans la gamme TT4 RF3 ?

• TT4P-RF3 : déclencheur manuel et diffuseur sonore. Il constitue l’équipement principal sonore de la gamme.
• TT4PL-RF3 : déclencheur manuel, diffuseur sonore et signal lumineux.
• 5710R1-RF3 : déclencheur manuel radio supplémentaire.
• 5710R1C-RF3 : déclencheur manuel radio supplémentaire avec capot de protection.
• TT4DS-RF3 : diffuseur sonore radio supplémentaire.
• TT4DL-RF3 : diffuseur lumineux radio supplémentaire.
• TT4DSL-RF3 : diffuseur sonore et lumineux radio.
• TT4ME-RF3 : diffuseur radio avec message préenregistré.
• TT4MEL-RF3 : diffuseur radio avec message préenregistré et signal lumineux.
• TT4TRANSP-RF3 : transpondeur permettant d’étendre la couverture radio.
• TT4BR-RF3 : boîtier relais fournissant un contact sec d’alarme. Il constitue le modèle présenté sur cette fiche.
• TT4TRANSP-E-RF3 : transpondeur étanche IP65.
• ALTO-E-RF3 : diffuseur sonore étanche IP65.
• 5713R1C-RF3 : déclencheur manuel étanche avec capot, IP65.

Les équipements sont proposés en blanc. Les versions noires sont disponibles sur devis.

Avantages de la gamme TT4 RF3 à piles radio

• Installation radio entre les équipements : adaptée aux bâtiments existants et aux sites dans lesquels le passage de câbles est complexe.
• Ajout progressif de périphériques : l’installation peut être complétée en fonction des besoins du bâtiment.
• 16 zones indépendantes : le boîtier relais peut être affecté à la zone qu’il doit surveiller.
• Nombre de périphériques illimité : plusieurs appareils peuvent être associés à une même installation.
• Portée jusqu’à 400 m en champ libre : portée indicative pouvant atteindre 100 m dans un environnement cloisonné.
• Fonction transpondeur intégrée : le TT4BR-RF3 peut répéter le signal radio.
• Surveillance des piles : un avertissement sonore indique le niveau faible des piles de la carte radio.
• Piles alcalines standard : leur remplacement ne nécessite pas de batterie spécifique.
• Autonomie annoncée de deux ans : pour une utilisation normale du dispositif.

Installation et essais après raccordement

Après la pose, plusieurs contrôles doivent être réalisés.

Contrôle du déclenchement

Actionner un déclencheur manuel de la zone et vérifier que le relais bascule correctement.

Contrôle de l’équipement externe

Vérifier que l’équipement raccordé reçoit bien l’information et exécute l’action prévue.

Contrôle du retour à l’état de veille

Réarmer le déclencheur manuel et vérifier que le relais et l’équipement externe reviennent à leur état normal.

Contrôle de la liaison radio

Vérifier que le TT4BR-RF3 communique correctement avec les différents déclencheurs et périphériques concernés.

Contrôle en cas de défaut

Vérifier le comportement du système en cas de coupure de l’alimentation de l’équipement externe, de défaut de liaison ou de batterie faible.

Maintenance du TT4BR-RF3

Le boîtier relais et l’installation doivent être contrôlés régulièrement afin de vérifier :

• la réception de l’ordre d’alarme ;
• le basculement du relais ;
• le fonctionnement de l’équipement externe raccordé ;
• le retour à l’état de veille après réarmement ;
• la communication radio ;
• le fonctionnement du mode transpondeur lorsqu’il est utilisé ;
• l’état des piles ;
• l’état du câblage et des bornes ;
• la bonne fixation et la fermeture du boîtier.

Le fabricant annonce une autonomie de deux ans dans des conditions normales d’utilisation, mais recommande un remplacement annuel des piles dans sa notice d’entretien.

Les essais, anomalies, opérations de maintenance et remplacements de piles doivent être consignés dans le registre de sécurité de l’établissement.

Contenu de la livraison

• 1 boîtier relais radio TT4BR-RF3 ;
• 1 pile alcaline 9 V de type 6LR61 pour le relais ;
• 2 piles alcalines AA pour la carte radio ;
• 1 clé d’ouverture du boîtier ;
• 1 notice d’installation et d’utilisation.

Caractéristiques techniques

Avant de commander le TT4BR-RF3

Pour vérifier que ce boîtier correspond à votre besoin, relevez les informations suivantes :

• le modèle et la gamme de l’alarme incendie déjà installée ;
• la zone radio à laquelle le relais doit être associé ;
• le type d’équipement externe à commander ;
• la présence d’une entrée compatible avec un contact sec ;
• le fonctionnement attendu en état normal et en état d’alarme ;
• la tension et l’intensité du circuit raccordé ;
• la nécessité éventuelle d’un relais intermédiaire ou d’un contacteur ;
• la distance et les obstacles entre le boîtier et les autres appareils radio ;
• l’emplacement prévu pour le boîtier et les conditions environnementales.
