Alarme incendie type 4 radio TT4P-RF3

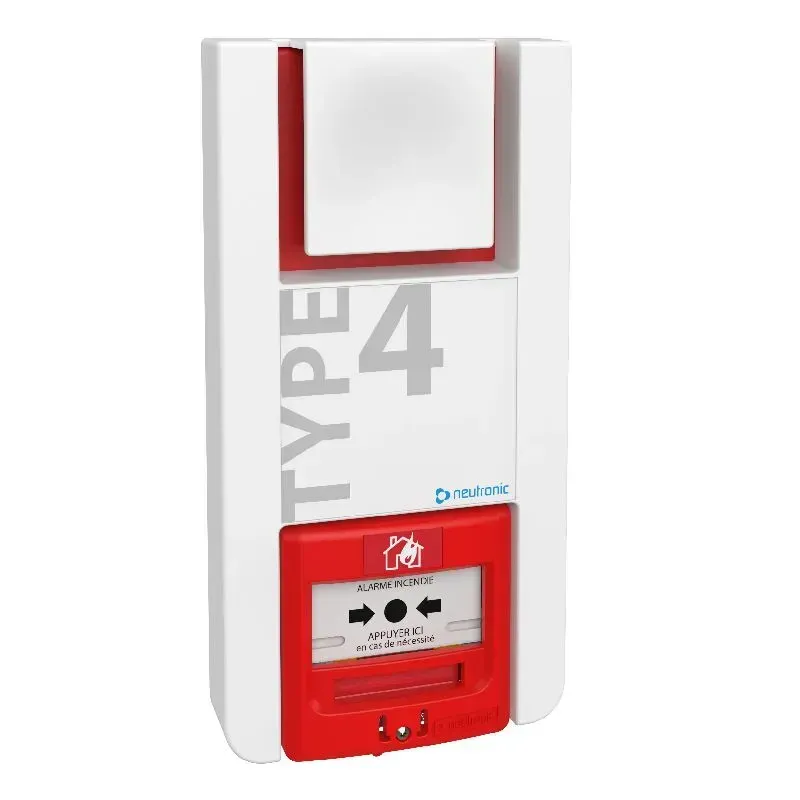

Le TT4P-RF3 Neutronic est un équipement d’alarme incendie type 4 radio fonctionnant sur piles. Il réunit dans un même boîtier un déclencheur manuel incendie et un diffuseur sonore.

Lorsqu’une personne appuie sur le déclencheur manuel, le TT4P-RF3 émet le signal sonore normalisé d’évacuation et transmet simultanément l’ordre d’alarme aux autres équipements radio TT4 RF3 installés dans l’établissement.

Cette solution convient notamment aux ERP dans lesquels une alarme de type 4 est prescrite et lorsque le passage de câbles est difficile, impossible ou susceptible d’entraîner des travaux importants. Elle peut être utilisée dans des commerces, restaurants, bureaux, administrations, établissements scolaires, salles associatives, établissements sportifs, lieux de culte, bibliothèques, petits établissements recevant du public ou établissements recevant des travailleurs, sous réserve que leur classement impose bien un équipement d’alarme de type 4.

Attention : le choix du type d’alarme incendie ne dépend pas uniquement de l’activité de l’établissement. Il dépend également de son type réglementaire, de sa catégorie, de son effectif, de la configuration des locaux et de la présence éventuelle de locaux à sommeil. En cas de doute, il convient de consulter le registre de sécurité de l’établissement, la notice de sécurité, le bureau de contrôle ou la commission de sécurité compétente.

À quoi sert l’alarme type 4 radio TT4P-RF3 ?

Le TT4P-RF3 remplit deux fonctions :

• Déclencher manuellement l’évacuation lorsqu’un incendie ou un danger nécessitant l’évacuation est constaté ;
• Diffuser le signal sonore d’alarme générale pour demander aux occupants de quitter immédiatement le bâtiment.

Le boîtier peut fonctionner avec d’autres équipements de la gamme TT4 RF3 : déclencheurs manuels supplémentaires, diffuseurs sonores, diffuseurs lumineux, diffuseurs sonores et lumineux, diffuseurs avec message préenregistré, transpondeurs ou boîtiers relais.

Le système radio permet de répartir les équipements dans le bâtiment sans liaison filaire entre les différents appareils. Lorsqu’un déclencheur manuel est actionné, tous les appareils associés à la même zone radio diffusent l’alarme.

Comment savoir quels équipements installer ?

Le nombre d’équipements ne se détermine pas uniquement à partir de la surface du bâtiment. L’installation doit répondre simultanément à trois besoins :

1. Permettre de déclencher facilement l’alarme depuis chaque niveau ;
2. Rendre le signal d’évacuation audible en tout point du bâtiment concerné ;
3. Rendre l’alarme perceptible par les personnes sourdes ou malentendantes susceptibles de se trouver seules dans certains locaux.

1. Prévoir les déclencheurs manuels

Les déclencheurs manuels doivent être répartis dans les circulations afin qu’une personne découvrant un incendie puisse déclencher rapidement l’évacuation.

Ils doivent notamment être installés :

• à chaque niveau du bâtiment ;
• dans les circulations, à proximité immédiate de chaque escalier ;
• au rez-de-chaussée, à proximité des sorties ;
• à environ 1,30 m du sol ;
• dans un emplacement visible et facilement accessible ;
• sans être masqués par le vantail d’une porte lorsque celle-ci est ouverte.

Le TT4P-RF3 possède déjà un déclencheur manuel intégré. Il peut donc servir de premier point de déclenchement. Des déclencheurs manuels radio supplémentaires doivent ensuite être ajoutés lorsque la configuration du bâtiment comporte plusieurs sorties, plusieurs escaliers ou plusieurs niveaux.

Exemple de calcul des déclencheurs manuels

Pour un établissement composé d’un rez-de-chaussée avec deux sorties et d’un étage desservi par un escalier, il faudra généralement prévoir :

• un déclencheur manuel près de la première sortie du rez-de-chaussée ;
• un déclencheur manuel près de la seconde sortie ;
• un déclencheur manuel à l’étage, à proximité de l’escalier.

Dans cet exemple, le TT4P-RF3 peut constituer l’un de ces trois points. Il faudra alors ajouter au minimum deux déclencheurs manuels radio, sous réserve de la configuration réelle des circulations et des prescriptions applicables à l’établissement.

2. Vérifier que l’alarme est audible partout

La sirène intégrée au TT4P-RF3 développe un niveau sonore conforme à la norme NFS 32-001, de classe B, supérieur à 90 dB. Cela ne signifie toutefois pas qu’un seul appareil suffit systématiquement pour tout le bâtiment.

Le signal d’évacuation doit rester clairement audible dans :

• les salles ouvertes au public ;
• les bureaux et locaux du personnel ;
• les circulations ;
• les locaux techniques occupés ;
• les pièces éloignées de la centrale ;
• les zones séparées par des portes ou des cloisons ;
• les locaux présentant un niveau sonore ambiant important.

Des diffuseurs sonores TT4DS-RF3 doivent être ajoutés lorsque la sirène du TT4P-RF3 ne permet pas d’entendre correctement le signal dans l’ensemble du bâtiment.

Le nombre de diffuseurs sonores dépend donc de la disposition des locaux, de leur isolation acoustique, du bruit ambiant et de la distance entre les différentes zones. Un essai réel de l’installation doit être effectué après la pose, portes fermées et dans les conditions habituelles d’exploitation.

3. Prévoir une signalisation lumineuse dans les locaux concernés

Une alarme exclusivement sonore peut ne pas être perceptible par une personne sourde ou malentendante. Des diffuseurs lumineux doivent être installés dans les locaux où une personne peut être amenée à se trouver seule et ne pas entendre le signal sonore.

Cette situation peut notamment concerner :

• les sanitaires individuels ou collectifs ;
• les vestiaires ;
• les douches ;
• les bureaux isolés ;
• les salles de repos ;
• les cabines ou locaux fermés ;
• certains locaux accessibles au public ou au personnel dans lesquels une personne peut rester seule.

Selon le besoin, il est possible d’utiliser :

• un TT4DL-RF3 pour une signalisation lumineuse seule ;
• un TT4DSL-RF3 pour une signalisation sonore et lumineuse ;
• un TT4PL-RF3 lorsque le point de déclenchement principal doit également intégrer un flash lumineux.

Exemples de configurations

Petit local de plain-pied avec une seule sortie

Un TT4P-RF3 peut être suffisant lorsque :

• l’établissement ne comporte qu’un seul niveau et une seule sortie ;
• le déclencheur manuel est installé près de cette sortie ;
• la sirène est audible dans toutes les pièces ;
• aucun local isolé ne nécessite de signalisation lumineuse complémentaire.

Cette configuration doit être validée par un essai d’audibilité dans l’ensemble des locaux.

Local de plain-pied avec plusieurs sorties

Prévoir généralement :

• un TT4P-RF3 placé près de l’une des sorties ;
• un déclencheur manuel radio 5710R1-RF3 près de chaque autre sortie ;
• des diffuseurs sonores supplémentaires si le signal n’est pas audible partout ;
• des diffuseurs lumineux dans les locaux isolés concernés.

Établissement avec plusieurs étages

Prévoir généralement :

• un TT4P-RF3 servant de point principal de déclenchement et de diffusion ;
• au moins un déclencheur manuel à chaque niveau, à proximité des escaliers ;
• des déclencheurs supplémentaires près des sorties du rez-de-chaussée ;
• des diffuseurs sonores à chaque niveau lorsque cela est nécessaire pour assurer l’audibilité ;
• des diffuseurs lumineux dans les sanitaires, vestiaires et autres locaux isolés concernés.

Bâtiment étendu ou fortement cloisonné

Dans un bâtiment comportant des murs épais, plusieurs ailes, des niveaux éloignés ou des obstacles susceptibles de réduire la portée radio, un ou plusieurs transpondeurs peuvent être nécessaires.

Le TT4TRANSP-RF3 permet de répéter le signal radio à l’intérieur du bâtiment. Pour une pose dans un environnement exposé à l’humidité ou à la poussière, le TT4TRANSP-E-RF3 IP65 doit être privilégié.

Installation extérieure ou dans un local humide

Le TT4P-RF3 possède un indice de protection IP40. Il est destiné à une installation intérieure, dans un environnement sec.

Pour les emplacements extérieurs, humides ou poussiéreux, utiliser les périphériques étanches de la gamme :

• 5713R1C-RF3 : déclencheur manuel radio étanche avec capot, IP65 ;
• ALTO-E-RF3 : diffuseur sonore radio étanche, IP65 ;
• TT4TRANSP-E-RF3 : transpondeur radio étanche, IP65.

Quel modèle choisir dans la gamme TT4 RF3 ?

• TT4P-RF3 : déclencheur manuel et diffuseur sonore. Il constitue le modèle présenté sur cette fiche.
• TT4PL-RF3 : déclencheur manuel, diffuseur sonore et signal lumineux.
• 5710R1-RF3 : déclencheur manuel radio supplémentaire.
• 5710R1C-RF3 : déclencheur manuel radio supplémentaire avec capot de protection.
• TT4DS-RF3 : diffuseur sonore radio supplémentaire.
• TT4DL-RF3 : diffuseur lumineux radio supplémentaire.
• TT4DSL-RF3 : diffuseur sonore et lumineux radio.
• TT4ME-RF3 : diffuseur radio avec message préenregistré.
• TT4MEL-RF3 : diffuseur radio avec message préenregistré et signal lumineux.
• TT4TRANSP-RF3 : transpondeur permettant d’étendre la couverture radio.
• TT4BR-RF3 : boîtier relais fournissant un contact sec d’alarme.
• TT4TRANSP-E-RF3 : transpondeur étanche IP65.
• ALTO-E-RF3 : diffuseur sonore étanche IP65.
• 5713R1C-RF3 : déclencheur manuel étanche avec capot, IP65.

Les équipements sont proposés en blanc. Les versions noires sont disponibles sur devis.

Avantages de la gamme TT4 RF3 à piles radio

• Installation sans câblage entre les appareils : adaptée aux bâtiments existants, aux locaux classés ou aux établissements dans lesquels le passage de câbles est complexe.
• Interconnexion radio : le déclenchement d’un appareil commande les autres équipements associés à la même installation.
• Nombre de périphériques illimité : l’installation peut être complétée selon la configuration du bâtiment.
• 16 zones d’alarme indépendantes : permet de gérer plusieurs installations ou zones radio distinctes.
• Portée radio jusqu’à 400 m en champ libre : portée indicative réduite à environ 100 m dans un environnement cloisonné.
• Extension de la portée : fonction transpondeur intégrée à plusieurs périphériques de la gamme et transpondeurs dédiés disponibles.
• Surveillance des piles : avertissement sonore lorsque le niveau des piles devient faible.
• Piles alcalines standard : remplacement simplifié lors des opérations de maintenance.
• Autonomie annoncée de 2 ans en veille : complétée par une autonomie de 2 h 30 en fonctionnement d’alarme.

Fonctionnement du TT4P-RF3

L’alarme générale est déclenchée en appuyant sur le déclencheur manuel intégré au boîtier. Le TT4P-RF3 diffuse alors le signal sonore d’évacuation pendant 6 minutes et 30 secondes et transmet l’ordre aux autres périphériques radio associés.

Après vérification de la situation et lorsque les conditions le permettent, le déclencheur manuel est réarmé à l’aide de l’une des clés fournies.

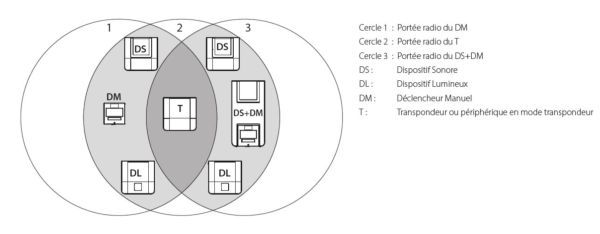

Installation et contrôle de la portée radio

La portée maximale annoncée est de 400 m en champ libre et de 100 m dans un environnement cloisonné. Ces distances sont indicatives. Elles peuvent être réduites par :

• les murs en béton ou en pierre ;
• les structures métalliques ;
• les planchers en béton armé ;
• les équipements électriques ;
• la distance entre les bâtiments ;
• la configuration des circulations.

Un essai radio et un essai de déclenchement doivent être réalisés après l’installation. En cas de réception insuffisante, ajouter un périphérique disposant de la fonction transpondeur ou un transpondeur TT4TRANSP-RF3.

Le nombre de périphériques radio pouvant être associé est illimité. La fonction de répétition doit cependant être utilisée conformément aux limites et aux préconisations indiquées dans la notice du fabricant.

Maintenance de l’alarme incendie

L’installation doit être contrôlée régulièrement afin de vérifier :

• le bon fonctionnement de chaque déclencheur manuel ;
• le déclenchement simultané des diffuseurs ;
• l’audibilité du signal dans tous les locaux ;
• le fonctionnement des signaux lumineux ;
• la communication radio entre les appareils ;
• l’état des piles ;
• l’absence d’obstacle devant les déclencheurs et diffuseurs.

Les essais, opérations de maintenance et remplacements de piles doivent être enregistrés dans le registre de sécurité de l’établissement.

Contenu de la livraison

• 1 équipement d’alarme type 4 radio TT4P-RF3 ;
• 1 pile alcaline 9 V de type 6LR61 pour la sirène ;
• 2 piles alcalines AA pour la carte radio ;
• 1 notice d’installation et d’utilisation en français ;
• 2 clés de réarmement du déclencheur manuel.

Caractéristiques techniques

Normes et référentiels

• NFS 32-001 pour le signal sonore d’évacuation ;
• NFS 61-936 ;
• EN 54-11 ;
• EN 54-3 ;
• équipement destiné aux ERP concernés par l’arrêté du 25 juin 1980 modifié.

Avant de commander votre installation

Pour déterminer les quantités nécessaires, relevez les informations suivantes :

• le type et la catégorie de votre ERP ;
• le nombre de niveaux ;
• le nombre de sorties au rez-de-chaussée ;
• le nombre d’escaliers ;
• le nombre de zones éloignées ou fortement cloisonnées ;
• les locaux dans lesquels une personne peut se retrouver seule ;
• les emplacements intérieurs, extérieurs ou humides ;
• les éventuelles prescriptions figurant dans votre registre ou votre notice de sécurité.
