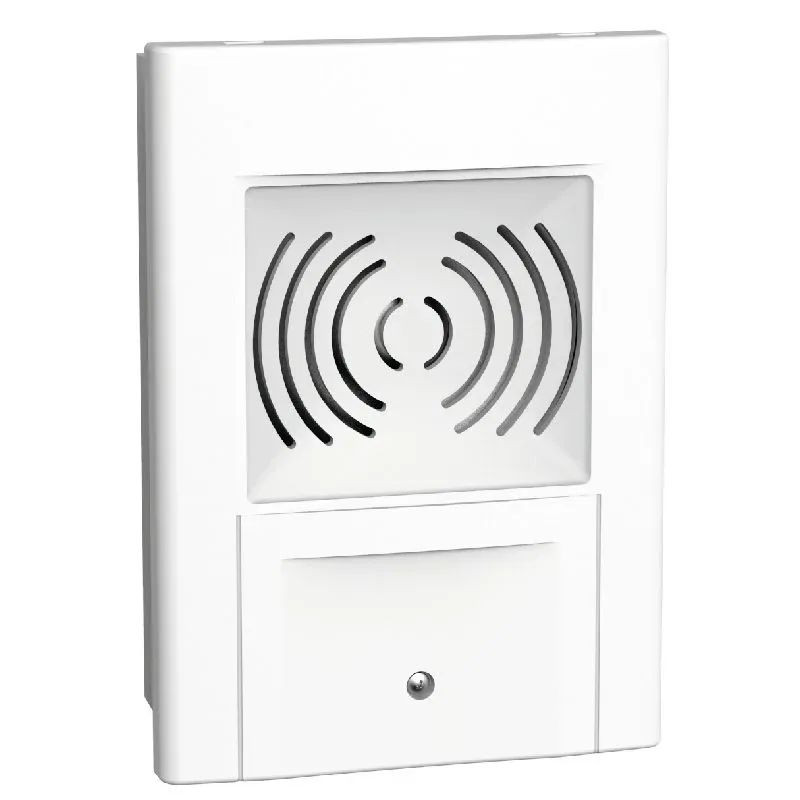

Diffuseur sonore étanche pour alarme type 4 radio ALTO-E-RF3

Le ALTO-E-RF3 Neutronic est un diffuseur sonore étanche à piles radio destiné à compléter une installation d’alarme incendie type 4 radio.

Il permet d’ajouter un point de diffusion sonore dans un emplacement extérieur, humide, poussiéreux ou exposé aux projections d’eau, lorsque la sirène de l’équipement principal n’est pas suffisamment audible.

Lorsqu’un déclencheur manuel associé à l’installation est actionné, l’ALTO-E-RF3 reçoit l’ordre par radio et diffuse le signal sonore normalisé d’évacuation. Il ne possède pas de déclencheur manuel intégré et ne peut donc pas déclencher seul l’alarme.

Grâce à son indice de protection IP65, il peut notamment être installé sous un préau, dans un parking, un atelier poussiéreux, un local technique humide, une zone de stockage, un quai couvert ou une circulation extérieure exposée.

L’ALTO-E-RF3 intègre également une fonction transpondeur. Il peut recevoir puis répéter le signal radio afin d’améliorer la communication entre les équipements de la gamme TT4 RF3 dans un bâtiment étendu ou fortement cloisonné.

À quoi sert le diffuseur sonore étanche ALTO-E-RF3 ?

L’ALTO-E-RF3 remplit deux fonctions :

• diffuser le signal sonore d’évacuation dans une zone extérieure ou dans un environnement nécessitant une protection renforcée contre l’eau et la poussière ;
• répéter le signal radio entre les équipements compatibles grâce à sa fonction transpondeur intégrée.

Ce produit ne constitue pas à lui seul une installation d’alarme incendie complète. Il doit être associé à un équipement comprenant un déclencheur manuel, comme le TT4P-RF3 ou le TT4PL-RF3, ou à un déclencheur manuel radio compatible.

L’ALTO-E-RF3 diffuse uniquement un signal sonore. Il ne possède ni déclencheur manuel ni signal lumineux.

Quelle différence entre le TT4DS-RF3 et l’ALTO-E-RF3 ?

Le TT4DS-RF3 et l’ALTO-E-RF3 sont tous les deux des diffuseurs sonores à piles radio avec fonction transpondeur. Leur principale différence concerne leur niveau de protection contre les conditions environnementales.

• TT4DS-RF3 – IP40 : destiné à une installation intérieure dans un local sec ;
• ALTO-E-RF3 – IP65 : destiné à une installation extérieure ou dans un environnement humide, poussiéreux ou exposé aux projections d’eau.

Le choix entre les deux modèles doit donc être effectué en fonction de l’emplacement de pose et non uniquement en fonction de la puissance sonore recherchée.

Dans quels environnements installer l’ALTO-E-RF3 ?

L’indice de protection IP65 indique que le boîtier bénéficie d’une protection contre la pénétration des poussières et contre les projections d’eau.

L’ALTO-E-RF3 peut notamment être utilisé dans :

• les préaux et circulations extérieures couvertes ;
• les cours et zones extérieures nécessitant une diffusion sonore ;
• les parkings ouverts ou semi-ouverts ;
• les quais de chargement ;
• les ateliers poussiéreux ;
• les entrepôts et zones de stockage ;
• les locaux techniques humides ;
• les cuisines ou locaux présentant de l’humidité, sous réserve de l’emplacement retenu ;
• les bâtiments agricoles, industriels ou logistiques concernés par une installation de type 4 ;
• les espaces non chauffés exposés aux variations de température.

Le diffuseur peut fonctionner entre -10 et +55 °C. Il ne doit pas être immergé ni installé dans un emplacement ne respectant pas ses limites d’utilisation.

Dans quels ERP ajouter un diffuseur sonore étanche ?

L’ALTO-E-RF3 peut compléter une installation d’alarme de type 4 dans les ERP dont certaines zones sont extérieures, humides, poussiéreuses ou exposées.

Il peut notamment répondre aux besoins de :

• restaurants disposant d’une terrasse ou d’une cour extérieure ;
• établissements scolaires avec préaux et cours couvertes ;
• établissements sportifs comprenant des tribunes, vestiaires humides ou circulations extérieures ;
• commerces avec réserves, quais ou zones de retrait extérieures ;
• ateliers et bâtiments industriels ;
• entrepôts et plateformes logistiques ;
• parkings et zones couvertes ouvertes sur l’extérieur ;
• campings, établissements de loisirs et équipements de plein air ;
• bâtiments comportant plusieurs ailes reliées par des circulations extérieures.

La nécessité d’ajouter ce diffuseur dépend de la configuration réelle du site. Le signal d’évacuation doit être entendu dans toutes les zones concernées par l’alarme, y compris lorsque les portes sont fermées et que l’activité habituelle génère du bruit.

Comment savoir combien de diffuseurs installer ?

Le nombre d’ALTO-E-RF3 ne se détermine pas uniquement à partir de la surface. Il dépend de la configuration des zones à couvrir et des conditions d’exploitation.

Il faut notamment prendre en compte :

• la superficie de la zone extérieure ou du local ;
• le nombre de bâtiments ou d’espaces distincts ;
• la présence de murs, de portes ou de cloisons ;
• la distance avec l’équipement principal ;
• le niveau sonore généré par l’activité ;
• la présence de machines, de véhicules ou d’équipements bruyants ;
• la portée radio réelle entre les appareils ;
• les zones dans lesquelles des personnes peuvent travailler ou circuler ;
• la nécessité éventuelle d’ajouter également une signalisation lumineuse.

Après l’installation, un essai d’audibilité doit être réalisé dans chaque zone concernée, dans les conditions habituelles d’exploitation. Si le signal est insuffisant ou difficile à identifier, un diffuseur supplémentaire doit être ajouté ou son emplacement doit être modifié.

Exemple pour un établissement scolaire avec préau

Une sirène installée à l’intérieur du bâtiment peut ne pas être suffisamment audible sous un préau ou dans une cour couverte lorsque les portes sont fermées.

Un ALTO-E-RF3 peut être installé sous le préau afin de relayer le signal sonore d’évacuation dans cette zone exposée aux variations de température et à l’humidité.

Exemple pour un entrepôt avec quai de chargement

Dans un entrepôt, la sirène intérieure peut être difficilement perceptible sur un quai de chargement en raison du bruit des véhicules et de la distance.

Un ou plusieurs ALTO-E-RF3 peuvent être répartis sur le quai afin que le personnel entende clairement le signal d’évacuation pendant l’activité.

Exemple pour un parking ouvert

Dans un parking semi-ouvert, la configuration du bâtiment, le bruit des véhicules et l’absence de cloisons favorisant la réverbération peuvent rendre le signal difficile à localiser.

Plusieurs diffuseurs peuvent être nécessaires selon la superficie, le nombre de niveaux et les obstacles présents. Leur implantation doit être validée par un essai sonore réel.

Exemple pour un atelier poussiéreux

Dans un atelier générant des poussières, le TT4DS-RF3 IP40 n’est pas adapté. L’ALTO-E-RF3 IP65 apporte une protection supérieure de l’enveloppe.

Son emplacement doit permettre au signal d’être distingué malgré le bruit des machines. Plusieurs diffuseurs peuvent être nécessaires selon la configuration de l’atelier.

Où installer l’ALTO-E-RF3 ?

Le diffuseur doit être placé à un emplacement permettant au signal sonore d’être entendu dans toute la zone à couvrir.

Il doit être :

• installé hors de portée du public ;
• placé à une hauteur minimale de 2,25 m du sol, sauf s’il est protégé par un obstacle le rendant inaccessible ;
• fixé sur un support stable et adapté à l’environnement ;
• positionné dans un emplacement dégagé afin de ne pas atténuer la diffusion sonore ;
• éloigné des obstacles importants susceptibles de masquer le signal ;
• placé dans la zone où l’audibilité doit être renforcée ;
• installé de manière à préserver l’étanchéité du boîtier et des points de fixation.

Le niveau à bulle intégré facilite la mise à niveau du produit lors de sa fixation.

Pour conserver l’indice de protection IP65, le boîtier doit être correctement refermé après la mise en service et les opérations de remplacement des piles.

Comment fonctionne l’ALTO-E-RF3 ?

L’ALTO-E-RF3 reste en veille tant qu’aucun déclencheur manuel de l’installation n’est actionné.

Lors du déclenchement d’une alarme :

1. un utilisateur appuie sur un déclencheur manuel TT4 RF3 ;
2. le déclencheur transmet l’ordre d’alarme par radio ;
3. l’ALTO-E-RF3 reçoit cet ordre ;
4. il diffuse le signal sonore normalisé d’évacuation pendant 6 minutes et 30 secondes ;
5. sa fonction transpondeur peut répéter l’information vers d’autres périphériques radio de l’installation.

Le diffuseur doit être configuré sur la même zone radio que les équipements avec lesquels il doit fonctionner.

L’ALTO-E-RF3 ne possède pas de bouton de déclenchement. L’alarme doit être activée depuis un TT4P-RF3, un TT4PL-RF3 ou un déclencheur manuel radio compatible.

Fonction transpondeur intégrée

L’ALTO-E-RF3 intègre de série une fonction transpondeur. Il peut recevoir le signal radio puis le répéter afin de faciliter la communication avec des équipements plus éloignés.

Cette fonction peut être utile en présence :

• de plusieurs bâtiments ;
• de murs épais en béton ou en pierre ;
• de structures métalliques ;
• de planchers en béton armé ;
• de plusieurs niveaux ;
• de longues circulations ;
• de grandes zones extérieures ;
• d’équipements éloignés les uns des autres.

La portée maximale annoncée est de 400 m en champ libre et de 100 m dans un environnement cloisonné. Ces valeurs restent indicatives. La portée réelle dépend des matériaux, des obstacles, de la configuration du bâtiment et de l’environnement électromagnétique.

La fonction transpondeur est limitée à 10 équipements utilisés comme transpondeurs par système. Lorsque la couverture radio reste insuffisante, il est possible d’ajouter un TT4TRANSP-RF3 ou un transpondeur étanche TT4TRANSP-E-RF3.

Quel modèle choisir dans la gamme TT4 RF3 ?

• TT4P-RF3 : déclencheur manuel et diffuseur sonore. Il constitue l’équipement principal sonore de la gamme.
• TT4PL-RF3 : déclencheur manuel, diffuseur sonore et signal lumineux.
• 5710R1-RF3 : déclencheur manuel radio supplémentaire.
• 5710R1C-RF3 : déclencheur manuel radio supplémentaire avec capot de protection.
• TT4DS-RF3 : diffuseur sonore radio supplémentaire.
• TT4DL-RF3 : diffuseur lumineux radio supplémentaire.
• TT4DSL-RF3 : diffuseur sonore et lumineux radio.
• TT4ME-RF3 : diffuseur radio avec message préenregistré.
• TT4MEL-RF3 : diffuseur radio avec message préenregistré et signal lumineux.
• TT4TRANSP-RF3 : transpondeur permettant d’étendre la couverture radio.
• TT4BR-RF3 : boîtier relais fournissant un contact sec d’alarme.
• TT4TRANSP-E-RF3 : transpondeur étanche IP65.
• ALTO-E-RF3 : diffuseur sonore étanche IP65. Il constitue le modèle présenté sur cette fiche.
• 5713R1C-RF3 : déclencheur manuel étanche avec capot, IP65.

Les équipements sont proposés en blanc. Les versions noires sont disponibles sur devis.

Avantages de la gamme TT4 RF3 à piles radio

• Installation sans câblage entre les équipements : adaptée aux bâtiments existants et aux sites dans lesquels le passage de câbles est complexe.
• Ajout progressif de périphériques : l’installation peut être complétée lorsque de nouvelles zones doivent être couvertes.
• Interconnexion radio : les équipements associés diffusent simultanément l’alarme.
• Nombre d’interconnexions illimité : plusieurs périphériques peuvent être associés à une même installation.
• 16 zones d’alarme indépendantes : les équipements peuvent être répartis entre différentes zones radio.
• Portée jusqu’à 400 m en champ libre : portée indicative pouvant atteindre 100 m dans un environnement cloisonné.
• Fonction transpondeur intégrée : l’ALTO-E-RF3 peut répéter le signal radio.
• Surveillance des piles : un avertissement sonore indique leur niveau faible.
• Piles alcalines standard : le remplacement ne nécessite pas de batterie spécifique.
• Autonomie annoncée de deux ans en veille : complétée par une autonomie de 2 h 30 en alarme.

Installation et vérification de l’audibilité

L’ALTO-E-RF3 diffuse un signal sonore conforme à la norme NF S 32-001, de classe B et supérieur à 90 dB. Cette puissance ne permet toutefois pas de garantir qu’un appareil unique sera entendu dans l’ensemble d’une zone extérieure ou d’un bâtiment.

Après la pose, il convient de vérifier le signal dans :

• chaque partie de la zone à couvrir ;
• les circulations extérieures ;
• les zones situées derrière des portes ou des obstacles ;
• les quais, ateliers et locaux techniques ;
• les emplacements occupés par le personnel ou le public ;
• les zones dans lesquelles des machines ou véhicules sont habituellement en fonctionnement.

L’essai doit être réalisé dans les conditions habituelles d’exploitation. Lorsque le signal reste insuffisant, un autre diffuseur doit être ajouté ou l’emplacement du produit doit être modifié.

Lorsque l’alarme doit également être perceptible par une personne sourde ou malentendante, le diffuseur sonore doit être complété par une signalisation lumineuse adaptée à l’environnement.

Contrôle de la liaison radio

La liaison radio doit être vérifiée après l’installation afin de s’assurer que l’ALTO-E-RF3 communique correctement avec les équipements concernés.

La portée peut être réduite par :

• les murs épais ;
• les bardages et structures métalliques ;
• les planchers en béton armé ;
• les équipements électriques ;
• les différences de niveau ;
• les grandes distances entre bâtiments ;
• la présence de véhicules, rayonnages ou machines ;
• la configuration irrégulière du site.

En cas de communication insuffisante, il convient de modifier l’emplacement du diffuseur, d’utiliser sa fonction transpondeur ou d’ajouter un TT4TRANSP-RF3. Dans un emplacement extérieur ou exposé, utiliser le transpondeur étanche TT4TRANSP-E-RF3.

Maintenance de l’ALTO-E-RF3

Le diffuseur et l’ensemble de l’installation doivent être contrôlés régulièrement afin de vérifier :

• le déclenchement du signal sonore ;
• l’audibilité dans toutes les zones à couvrir ;
• la communication radio ;
• le fonctionnement du mode transpondeur lorsqu’il est utilisé ;
• l’état des piles ;
• l’état du boîtier et de ses joints ;
• l’absence d’infiltration, de poussière ou de détérioration ;
• la bonne fixation du produit ;
• l’absence d’obstacle devant le diffuseur.

Après chaque ouverture du boîtier, il convient de vérifier sa fermeture afin de conserver son niveau de protection.

Les piles doivent être remplacées lorsque l’appareil signale leur niveau faible ou selon le programme de maintenance de l’établissement.

Les essais, anomalies constatées, opérations de maintenance et remplacements de piles doivent être consignés dans le registre de sécurité de l’ERP.

Contenu de la livraison

• 1 diffuseur sonore étanche à piles radio ALTO-E-RF3 ;
• 1 pile alcaline 9 V de type 6LR61 pour la sirène ;
• 2 piles alcalines AA pour la carte radio ;
• 1 notice d’installation et d’utilisation.

Caractéristiques techniques

Normes et utilisation réglementaire

• équipement d’alarme de catégorie 4 ;
• signal sonore conforme à la norme NF S 32-001, de classe B ;
• diffuseur sonore étanche de type B destiné à une utilisation extérieure ;
• équipement destiné aux ERP concernés par l’arrêté du 25 juin 1980 modifié ;
• diffuseur à installer hors de portée du public, à une hauteur minimale de 2,25 m ou derrière un obstacle empêchant son accès.

Avant de commander vos diffuseurs sonores étanches

Pour déterminer le nombre d’ALTO-E-RF3 nécessaires, relevez les informations suivantes :

• le modèle de l’équipement principal déjà installé ;
• le nombre de zones extérieures ou exposées ;
• la superficie et la disposition des espaces concernés ;
• le niveau sonore habituel de l’activité ;
• les obstacles susceptibles d’atténuer le son ;
• la distance entre les équipements radio ;
• les matériaux susceptibles de réduire la portée radio ;
• les emplacements nécessitant également une signalisation lumineuse ;
• les éventuelles prescriptions figurant dans le registre ou la notice de sécurité.
