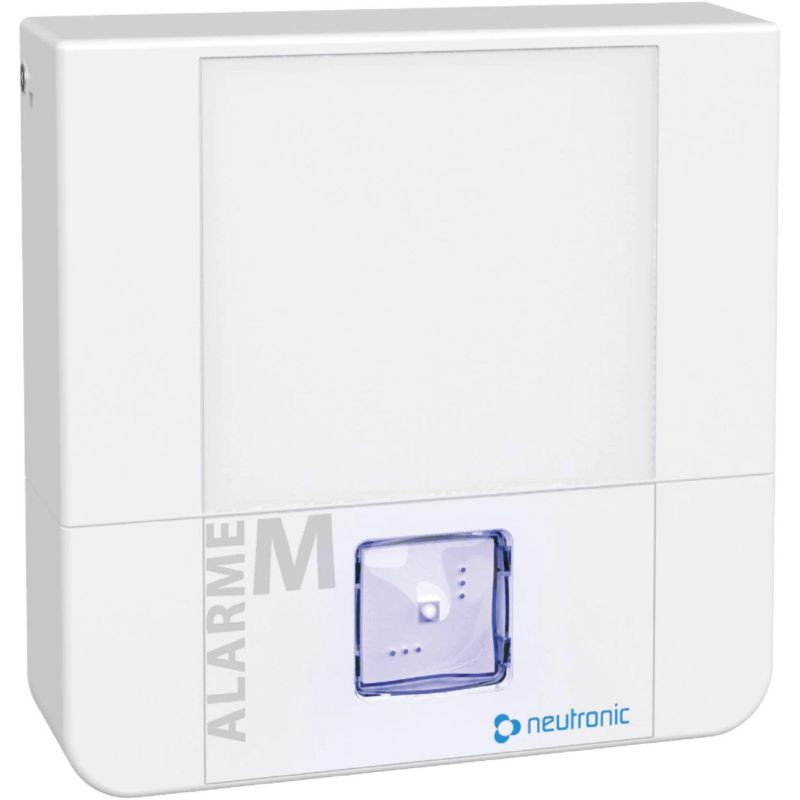

Diffuseur lumineux PPMS radio connecté - TZ5DL

Le diffuseur lumineux PPMS radio connecté TZ5DL complète la signalisation d’alarme d’un établissement par l’émission d’un flash bleu supérieur à 100 lumens. Commandé par la centrale TZ5C, il signale visuellement une alarme menace ou une alerte liée à un risque majeur.

Informations détaillées

• Signalisation exclusivement lumineuse, sans alarme sonore
• Flash bleu d’un flux lumineux supérieur à 100 lm
• Fréquence de clignotement de 1 Hz ± 12 %
• Classe lumineuse S
• Volume de couverture O-2,25-2,54
• Durée de l’alerte lumineuse de 5 minutes et 30 secondes
• Communication radio LoRa avec la centrale TZ5C
• Portée maximale de 1 600 m en champ libre
• Autonomie de 2 ans en veille
• Test et supervision depuis l’application Neutronic
• Notification automatique lorsque les piles sont faibles

À quoi sert le diffuseur lumineux TZ5DL ?

Le TZ5DL permet de rendre l’alerte visible dans le cadre d’un PPMS, d’une alarme menace ou d’un Plan de Sécurisation des Établissements. Il complète les diffuseurs sonores dans les zones nécessitant une signalisation lumineuse clairement identifiable.

Ce produit ne possède pas de boîtier manuel, d’avertisseur sonore ou de message vocal. Il reçoit ses commandes de la centrale PPMS-AM radio adressable connectée TZ5C et active son flash bleu en fonction de l’alerte transmise.

Pour réunir une alarme sonore et un flash bleu dans un seul équipement, choisissez le diffuseur sonore et lumineux PPMS radio connecté TZ5DSL.

Comment fonctionne le TZ5DL ?

1. Un boîtier menace noir ou une commande manuelle bleue est activé.
2. L’information est transmise par radio à la centrale TZ5C.
3. La centrale identifie la nature de l’alerte.
4. Elle commande le TZ5DL et les autres équipements concernés.
5. Le diffuseur active son flash bleu pendant 5 minutes et 30 secondes.
6. L’événement peut être consulté depuis l’application Neutronic.

Une signalisation lumineuse adaptée au PPMS

Le TZ5DL émet des éclairs bleus à une fréquence de 1 Hz avec une tolérance de 12 %. Son flux lumineux supérieur à 100 lumens permet de matérialiser clairement le déclenchement de l’alerte dans la zone équipée.

Le dispositif est classé S et présente une caractéristique lumineuse O-2,25-2,54. Installé au mur, il fournit un volume de couverture pouvant atteindre 2,25 m de hauteur sur 2,54 × 2,54 m, à l’exception de l’angle compris entre 0° et 15°.

Une installation PPMS radio adressable

Chaque TZ5DL est associé individuellement à la centrale. Un nom et un emplacement peuvent lui être attribués lors de la mise en service afin de faciliter son identification, son contrôle et sa maintenance.

La liaison radio LoRa évite le câblage de communication entre le diffuseur et la centrale. Sa portée peut atteindre 1 600 m en champ libre et 400 m dans un environnement cloisonné.

Le système TZ5 auquel appartient le diffuseur est conçu pour répondre aux exigences de la norme NF S61-942, notamment concernant l’utilisation d’un flash bleu et la priorité accordée au Système de Sécurité Incendie.

Supervision depuis l’application Neutronic

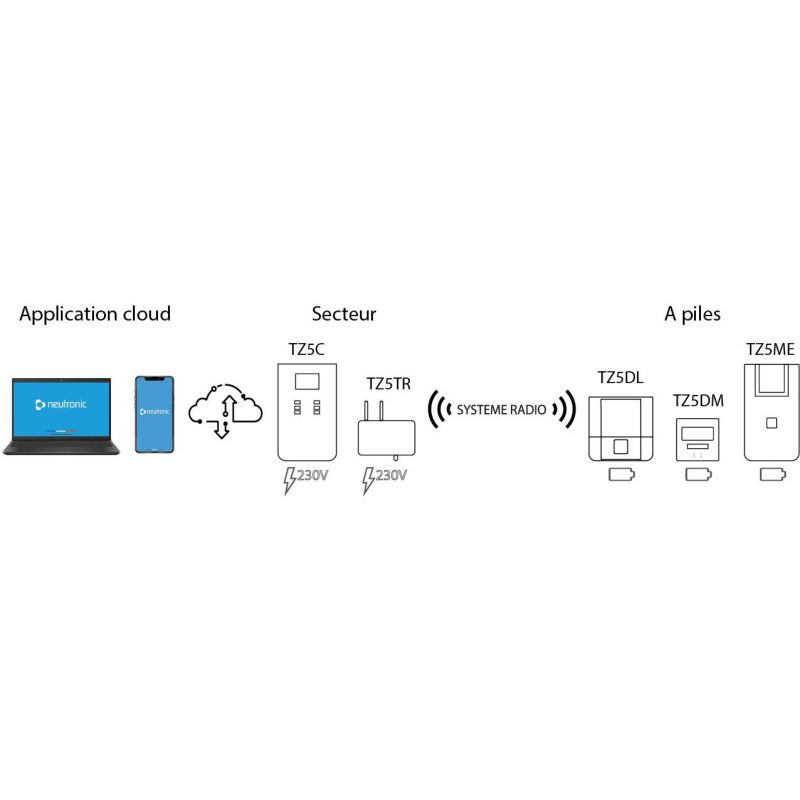

Le TZ5DL communique par radio avec la centrale TZ5C. Celle-ci assure la connexion au Cloud par Ethernet, Wi-Fi ou réseau mobile selon l’interface utilisée.

L’application permet notamment de :

• Identifier et localiser chaque diffuseur lumineux
• Consulter son état de fonctionnement
• Vérifier son association avec la centrale
• Déclencher un test lumineux individuel
• Consulter les événements du système
• Recevoir une notification lorsque les piles sont faibles

Installation et alimentation

Le TZ5DL doit être fixé au mur, dans un emplacement permettant de respecter son volume de couverture lumineuse. La mise en service doit être réalisée sur site afin de contrôler la qualité de la liaison radio et la visibilité du flash dans la zone concernée.

Le diffuseur est alimenté par une pile 9 V 6LR61 pour le dispositif lumineux et deux piles AA 1,5 V pour la carte radio. Cette alimentation lui assure une autonomie pouvant atteindre 2 ans en veille. La pile 9 V n’est pas sollicitée lorsque l’équipement est en veille.

Caractéristiques techniques

Retrouvez le TZ5DL et les équipements compatibles dans la catégorie Alarme PPMS radio adressable Cloud.
