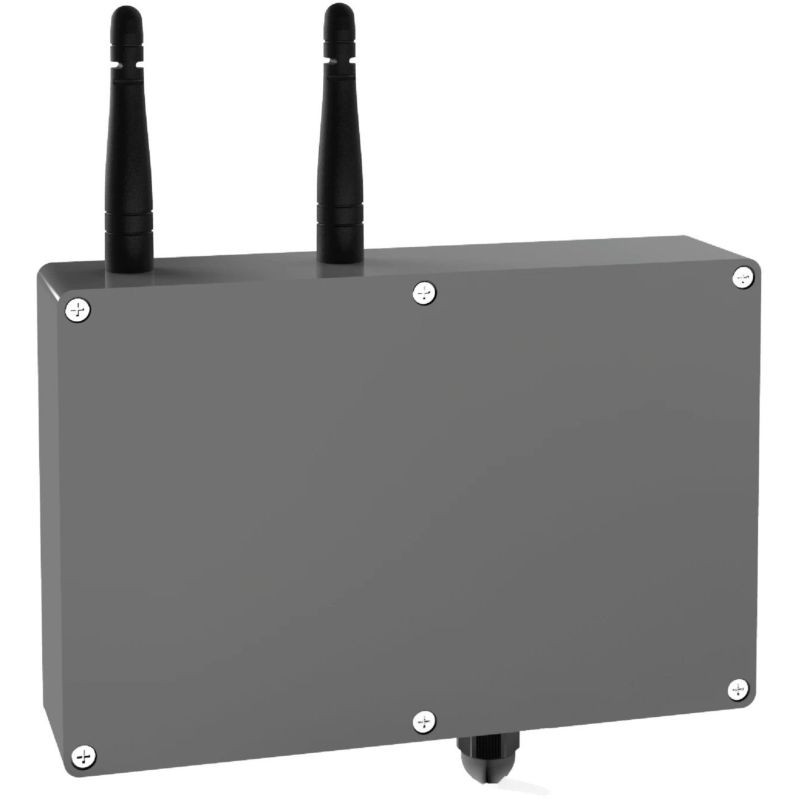

Transpondeur PPMS radio connecté - TZ5TR

Le transpondeur PPMS radio connecté TZ5TR étend la portée du réseau radio entre la centrale TZ5C et les équipements de la gamme TZ5. Il permet de couvrir les zones éloignées ou difficiles à atteindre en répétant les communications radio LoRa.

Informations détaillées

• Extension de la couverture radio du système TZ5
• Installation en étoile ou en cascade
• Jusqu’à 6 transpondeurs installés en cascade
• Configuration standard sur 3 sauts radio
• Nombre de sauts réglable depuis l’application ou l’interface web
• Délai de transmission de 3 à 4 secondes par saut
• Portée maximale de 1 600 m en champ libre par liaison radio
• Portée maximale de 400 m en environnement cloisonné par liaison radio
• Alimentation principale 230 V
• Batterie de secours Ni-MH 12 V de 1 800 mAh disponible en option sur devis
• Autonomie de 72 heures avec la batterie de secours optionnelle
• Boîtier IP65 et résistance IK07
• Supervision de l’alimentation et de la batterie lorsqu’elle est installée

À quoi sert le transpondeur TZ5TR ?

Le TZ5TR permet de maintenir la communication entre la centrale et les équipements PPMS situés au-delà de la portée radio directe. Il reçoit les informations radio, puis les retransmet vers les modules associés ou vers un autre transpondeur.

Il est particulièrement adapté aux établissements étendus, aux bâtiments comprenant plusieurs niveaux, aux sites composés de plusieurs bâtiments ou aux installations comportant des obstacles susceptibles d’atténuer le signal radio.

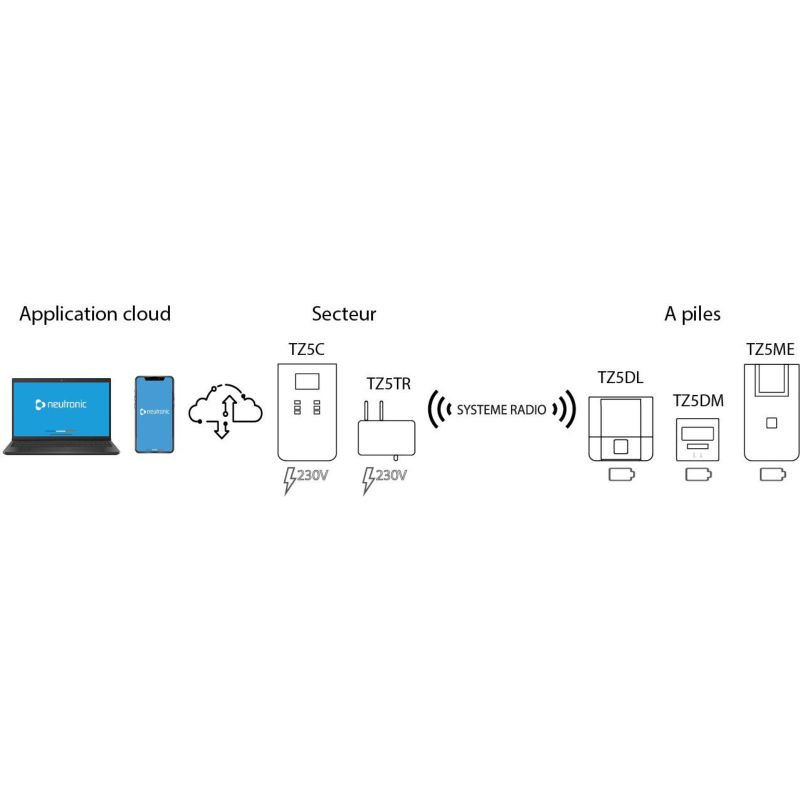

Le transpondeur fonctionne avec la centrale PPMS-AM radio adressable connectée TZ5C et l’ensemble des équipements radio adressables de la gamme TZ5.

Comment fonctionne le TZ5TR ?

1. La centrale TZ5C transmet une commande radio.
2. Le transpondeur TZ5TR reçoit cette commande.
3. Il répète le signal vers les équipements situés dans sa zone de couverture.
4. Si nécessaire, un autre transpondeur prend le relais pour atteindre une zone plus éloignée.
5. Les équipements concernés reçoivent la commande et exécutent l’alerte programmée.
6. L’état du transpondeur et de ses équipements associés peut être contrôlé depuis l’application.

Installation en étoile ou en cascade

Le réseau radio peut être organisé de deux façons selon la configuration de l’établissement :

• Installation en étoile : Chaque transpondeur est directement associé à la centrale TZ5C et relaie le signal vers les équipements de sa zone.
• Installation en cascade : Les transpondeurs sont associés les uns aux autres afin de transmettre le signal sur plusieurs sauts successifs.

La centrale peut gérer jusqu’à 254 modules associés ou transpondeurs. Une installation en cascade peut comporter jusqu’à 6 transpondeurs successifs.

Configuration des sauts radio

Le nombre de sauts est réglé par défaut sur 3. Il peut être augmenté jusqu’à 6 ou réduit selon la distance entre les équipements, la qualité du signal et les contraintes du site.

Chaque saut ajoute un délai de transmission compris entre 3 et 4 secondes. Le paramétrage doit donc être adapté à l’installation afin de conserver une bonne synchronisation des diffuseurs sonores, lumineux et des équipements à messages préenregistrés.

Le réglage du nombre de sauts est accessible depuis l’application Neutronic ou l’interface web du système.

Batterie de secours 72 heures disponible en option

Le TZ5TR est alimenté en 230 V. Il peut recevoir, en option sur devis, une batterie de secours Ni-MH 12 V de 1 800 mAh.

En cas de coupure de l’alimentation principale, cette batterie optionnelle prend automatiquement le relais et maintient le fonctionnement du transpondeur pendant 72 heures.

Plusieurs voyants permettent de contrôler rapidement son état :

• Voyant ligne : Présence de l’alimentation 230 V
• Voyant batterie : Fonctionnement sur la batterie optionnelle après une coupure secteur
• Voyant charge : Fonctionnement du chargeur
• Voyant d’association : État de l’appairage avec la centrale
• Voyant de défaut : Batterie faible ou défaut de batterie lorsque la batterie optionnelle est installée

Supervision depuis l’application Neutronic

Chaque transpondeur peut recevoir un nom et un emplacement lors de sa mise en service. Cette identification permet de localiser rapidement l’équipement et les modules radio qui en dépendent.

L’application permet notamment de :

• Identifier et localiser le transpondeur
• Contrôler son association avec la centrale
• Consulter son état de fonctionnement
• Vérifier la présence de l’alimentation principale
• Détecter une batterie faible ou défectueuse lorsque la batterie optionnelle est installée
• Paramétrer le nombre de sauts radio
• Contrôler le retour en ligne des équipements associés

Installation du transpondeur

Le TZ5TR doit être positionné entre la centrale et les équipements dont la liaison radio doit être renforcée. Son emplacement doit être déterminé après vérification de la qualité du signal dans les conditions réelles du site.

Lorsque plusieurs transpondeurs sont prévus, ils doivent être associés avant les autres équipements radio de l’installation. Cette organisation permet ensuite de rattacher chaque module au transpondeur assurant sa couverture.

Le raccordement au secteur 230 V et la mise en service doivent être réalisés par un électricien qualifié. Lorsque la batterie de secours optionnelle est installée, le retour en ligne des équipements associés au transpondeur doit être contrôlé après toute intervention sur celle-ci.

Caractéristiques techniques
