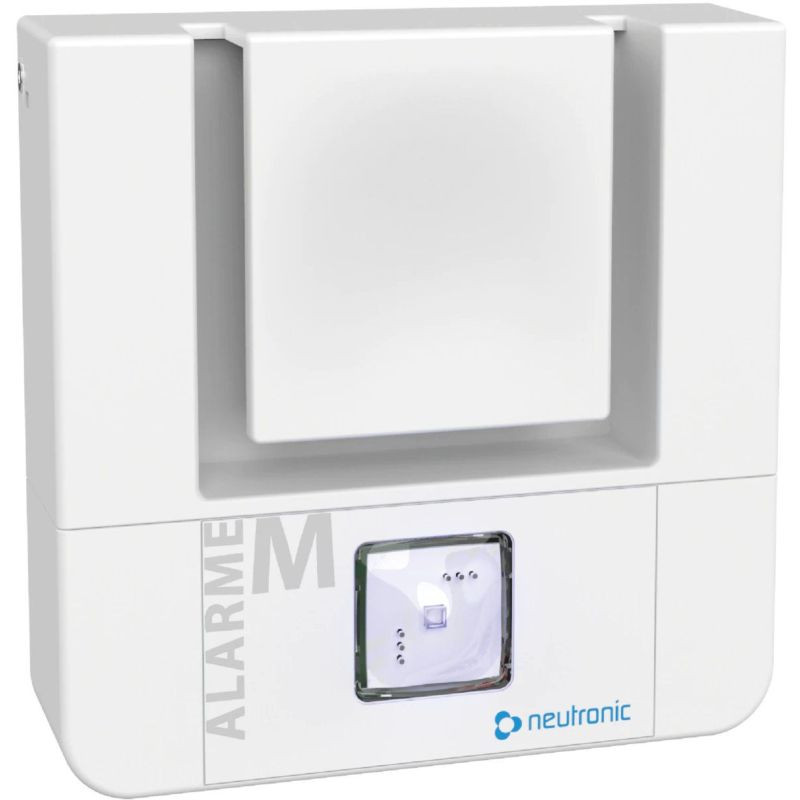

Diffuseur sonore et lumineux PPMS radio connecté - TZ5DSL

Le diffuseur sonore et lumineux PPMS radio connecté TZ5DSL relaie les alertes dans les différentes zones d’un établissement. Commandé par la centrale TZ5C, il associe un signal sonore supérieur à 90 dB à un flash bleu de plus de 100 lumens.

Informations détaillées

• Diffusion simultanée d’une alerte sonore et d’un flash bleu
• Deux sons préprogrammés : alarme menace et risque majeur
• Puissance sonore supérieure à 90 dB à 2 m, classe B
• Flux lumineux supérieur à 100 lm
• Fréquence du flash de 1 Hz ± 12 %
• Classe lumineuse S avec une couverture O-2,25-2,54
• Durée de l’alarme générale de 5 minutes et 30 secondes
• Communication radio LoRa avec la centrale TZ5C
• Portée maximale de 1 600 m en champ libre
• Autonomie de 2 ans en veille
• Test et supervision depuis l’application Neutronic
• Notification automatique lorsque les piles sont faibles

À quoi sert le diffuseur TZ5DSL ?

Le TZ5DSL permet de diffuser simultanément une alerte sonore et lumineuse dans le cadre d’un PPMS, d’une alarme menace ou d’un Plan de Sécurisation des Établissements. Il est adapté aux zones dans lesquelles l’alerte doit être immédiatement audible et visible.

Le TZ5DSL ne possède pas de boîtier manuel ou de message vocal. Il reçoit ses commandes de la centrale PPMS-AM radio adressable connectée TZ5C, à laquelle il est associé par liaison radio.

Lorsque seule une signalisation est nécessaire, la gamme comprend également le diffuseur sonore TZ5DS et le diffuseur lumineux TZ5DL.

Comment fonctionne le TZ5DSL ?

1. Un boîtier menace noir ou une commande manuelle bleue est activé.
2. L’information est transmise par radio à la centrale TZ5C.
3. La centrale identifie la nature de l’alerte.
4. Elle commande le TZ5DSL et les autres équipements concernés.
5. Le diffuseur émet le son préprogrammé correspondant et active simultanément son flash bleu.
6. L’alarme sonore et lumineuse est diffusée pendant 5 minutes et 30 secondes.
7. L’événement peut être consulté depuis l’application Neutronic.

Deux sons selon la nature de l’alerte

• Alarme menace : Le son AM est diffusé après l’activation d’un boîtier menace noir.
• Risque majeur : Le son RM est diffusé après l’activation d’une commande manuelle bleue.

Le niveau sonore est supérieur à 90 dB à une distance de 2 m. Le TZ5DSL appartient à la classe sonore B et permet de renforcer la couverture acoustique de l’installation dans la zone équipée.

Un flash bleu de plus de 100 lumens

Le signal lumineux bleu fonctionne à une fréquence de 1 Hz avec une tolérance de 12 %. Son flux lumineux supérieur à 100 lumens permet de visualiser immédiatement le déclenchement de l’alerte.

Le dispositif est classé S et présente une caractéristique lumineuse O-2,25-2,54. Installé au mur, il fournit un volume de couverture pouvant atteindre 2,25 m de hauteur sur 2,54 × 2,54 m, à l’exception de l’angle compris entre 0° et 15°.

Une installation PPMS radio adressable

Chaque TZ5DSL est associé individuellement à la centrale. Un nom et un emplacement peuvent lui être attribués lors de la mise en service pour faciliter son identification, son contrôle et sa maintenance.

La liaison radio LoRa évite le câblage de communication entre le diffuseur et la centrale. La portée peut atteindre 1 600 m en champ libre et 400 m dans un environnement cloisonné.

Le système TZ5 auquel appartient le diffuseur est conçu pour répondre aux exigences de la norme NF S61-942, notamment concernant le boîtier menace noir, le flash bleu, le signal sonore et la priorité accordée au Système de Sécurité Incendie.

Supervision depuis l’application Neutronic

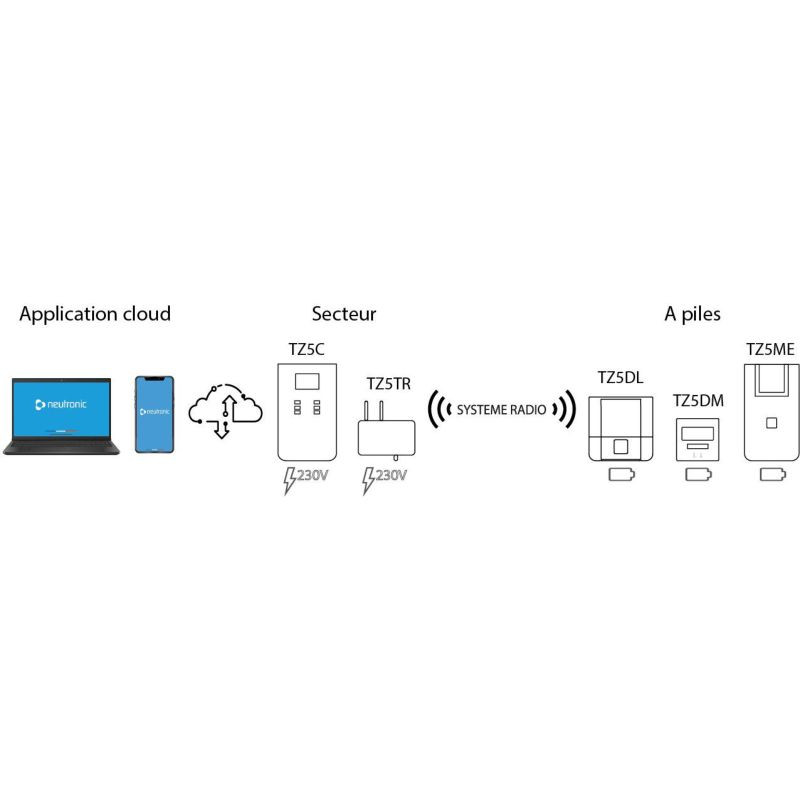

Le TZ5DSL communique par radio avec la centrale TZ5C. Celle-ci assure la connexion au Cloud par Ethernet, Wi-Fi ou réseau mobile selon l’interface utilisée.

L’application permet notamment de :

• Identifier et localiser chaque diffuseur
• Consulter son état de fonctionnement
• Vérifier son association avec la centrale
• Déclencher un test sonore et lumineux individuel
• Consulter les événements du système
• Recevoir une notification lorsque les piles sont faibles

Installation et alimentation

Le TZ5DSL doit être fixé au mur dans un emplacement permettant une bonne diffusion du signal sonore et respectant le volume de couverture du flash. La mise en service doit être réalisée sur site par un personnel compétent afin de contrôler la liaison radio, l’audibilité de l’alarme et la visibilité du signal lumineux.

Le diffuseur est alimenté par une pile 9 V 6LR61 pour l’alarme et deux piles AA 1,5 V pour la carte radio. L’autonomie annoncée atteint 2 ans en veille et la pile 9 V n’est pas sollicitée lorsque l’équipement est au repos.

Pour garantir le bon fonctionnement du dispositif, le fabricant préconise le remplacement de toutes les piles chaque année, même en l’absence de notification de batterie faible.

Caractéristiques techniques
