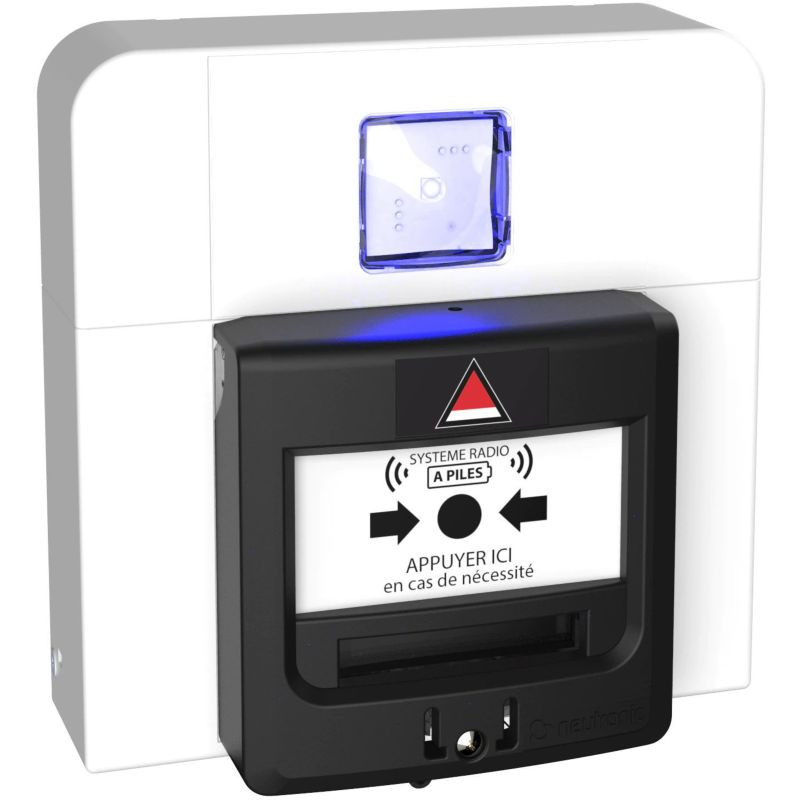

Diffuseur lumineux avec BM radio connecté - TZ5DML

Le diffuseur lumineux avec BM radio connecté TZ5DML associe un boîtier menace noir à un flash bleu de plus de 100 lumens. Une pression sur le déclencheur transmet l’alarme menace à la centrale TZ5C, qui commande les équipements associés, tandis que le flash signale visuellement l’alerte.

Informations détaillées

• Boîtier menace noir intégré pour déclencher l’alarme
• Flash bleu d’un flux lumineux supérieur à 100 lm
• Fréquence de clignotement de 1 Hz ± 12 %
• Classe lumineuse S avec une couverture O-2,25-2,54
• Gestion de 16 zones d’alarme indépendantes
• Durée de l’alarme lumineuse de 6 minutes et 30 secondes
• Communication radio LoRa avec la centrale TZ5C
• Portée maximale de 1 600 m en champ libre
• Autonomie de 2 ans en veille et de 2 h 30 en alarme
• Test et supervision depuis l’application Neutronic
• Notification automatique lorsque les piles sont faibles
• Clé de réarmement du boîtier manuel fournie

À quoi sert le TZ5DML ?

Le TZ5DML permet de déclencher une alarme menace et de la signaler visuellement depuis un même équipement. Il est destiné aux installations de sécurisation mises en place dans le cadre d’un PPMS, d’une alarme menace ou d’un Plan de Sécurisation des Établissements.

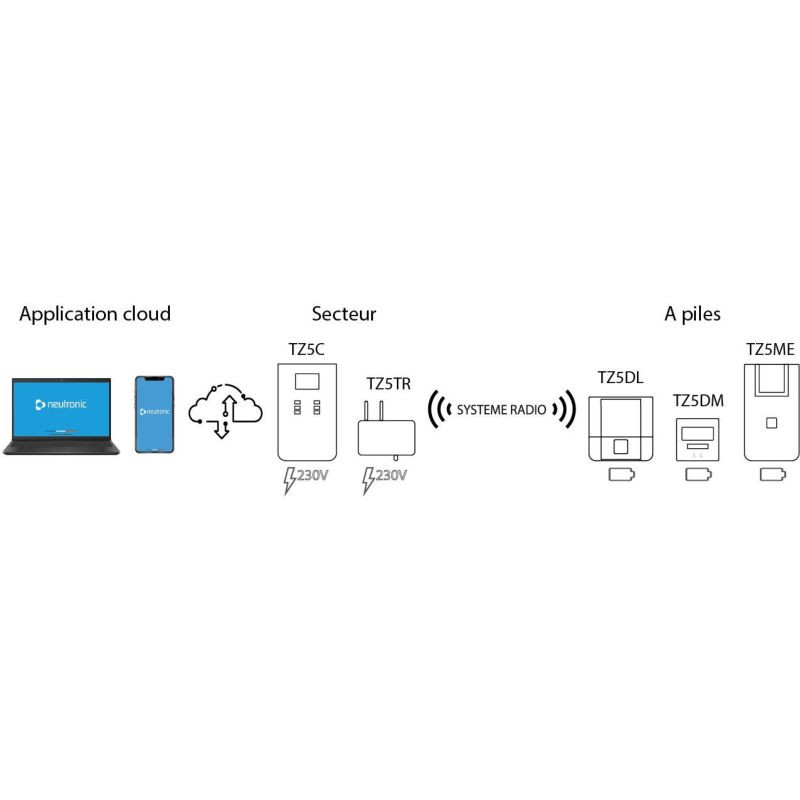

Son boîtier manuel noir permet à un occupant de transmettre immédiatement l’alerte à la centrale PPMS-AM radio adressable connectée TZ5C. Celle-ci commande ensuite les équipements programmés dans la zone concernée.

Le TZ5DML ne possède pas d’avertisseur sonore ou de message vocal. Son flash peut également être activé lorsqu’une alarme est déclenchée depuis un autre boîtier du système.

Comment fonctionne le TZ5DML ?

1. Un utilisateur actionne le boîtier menace noir intégré.
2. Le TZ5DML transmet immédiatement l’information par radio à la centrale TZ5C.
3. La centrale identifie le déclencheur et son emplacement.
4. Elle active les équipements associés à la zone d’alarme concernée.
5. Le flash bleu du TZ5DML signale visuellement l’alarme pendant 6 minutes et 30 secondes.
6. L’événement est enregistré et peut être consulté depuis l’application Neutronic.
7. Après l’alerte, le boîtier manuel est remis en position de veille avec la clé de réarmement fournie.

Un déclencheur manuel directement intégré

Le boîtier menace noir intégré évite d’installer séparément un déclencheur et un diffuseur lumineux. Une action sur le boîtier permet de transmettre une alarme menace à l’ensemble des équipements associés à la zone.

Le système peut gérer jusqu’à 16 zones d’alarme indépendantes. Cette organisation permet d’adapter le déclenchement des équipements à la configuration et aux besoins de l’établissement.

Lorsque le déclenchement manuel doit être installé sans flash lumineux intégré, utilisez le boîtier menace radio noir connecté TZ5DM-N.

Une signalisation lumineuse bleue

Le TZ5DML émet un flash bleu d’un flux lumineux supérieur à 100 lumens. Il fonctionne à une fréquence de 1 Hz avec une tolérance de 12 % afin de rendre l’alarme immédiatement visible dans la zone équipée.

Le dispositif est classé S et présente une caractéristique lumineuse O-2,25-2,54. Installé au mur, il fournit un volume de couverture pouvant atteindre 2,25 m de hauteur sur 2,54 × 2,54 m, à l’exception de l’angle compris entre 0° et 15°.

Pour une signalisation lumineuse sans boîtier manuel intégré, choisissez le diffuseur lumineux PPMS radio connecté TZ5DL.

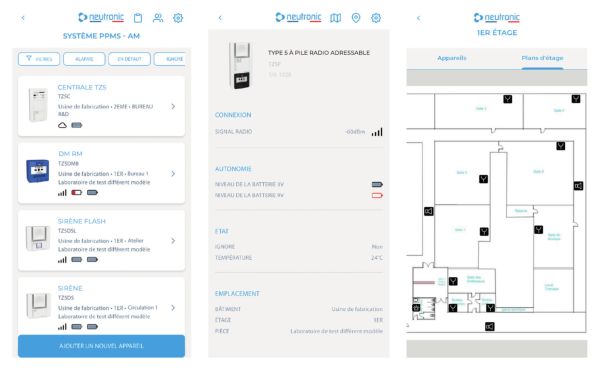

Supervision depuis l’application Neutronic

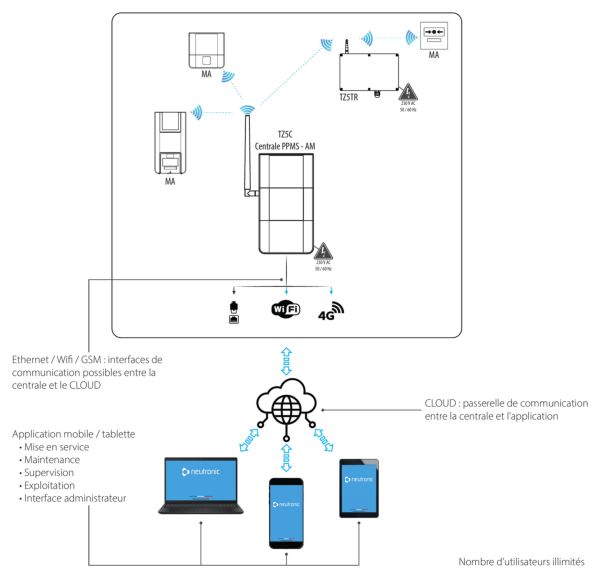

Le TZ5DML communique par radio avec la centrale TZ5C. Celle-ci assure la connexion au Cloud par Ethernet, Wi-Fi ou réseau mobile selon l’interface utilisée.

L’application permet notamment de :

• Identifier et localiser le TZ5DML
• L’affecter à une zone d’alarme
• Consulter son état de fonctionnement
• Vérifier son association avec la centrale
• Déclencher un test lumineux individuel
• Consulter les événements du système
• Recevoir une notification lorsque les piles sont faibles

Installation et alimentation

Le TZ5DML doit être fixé au mur dans un emplacement accessible pour le déclenchement manuel et permettant de respecter le volume de couverture du flash. Son installation doit être réalisée par un électricien qualifié.

La mise en service doit être effectuée sur site afin de vérifier la liaison radio, le déclenchement du boîtier menace, l’activation des équipements associés et la visibilité du flash.

Le TZ5DML est alimenté par une pile 9 V 6LR61 pour le dispositif lumineux et deux piles AA 1,5 V pour la carte radio. Son autonomie peut atteindre 2 ans en veille et 2 h 30 en alarme. La pile 9 V n’est pas sollicitée lorsque l’équipement est en veille.

Caractéristiques techniques
