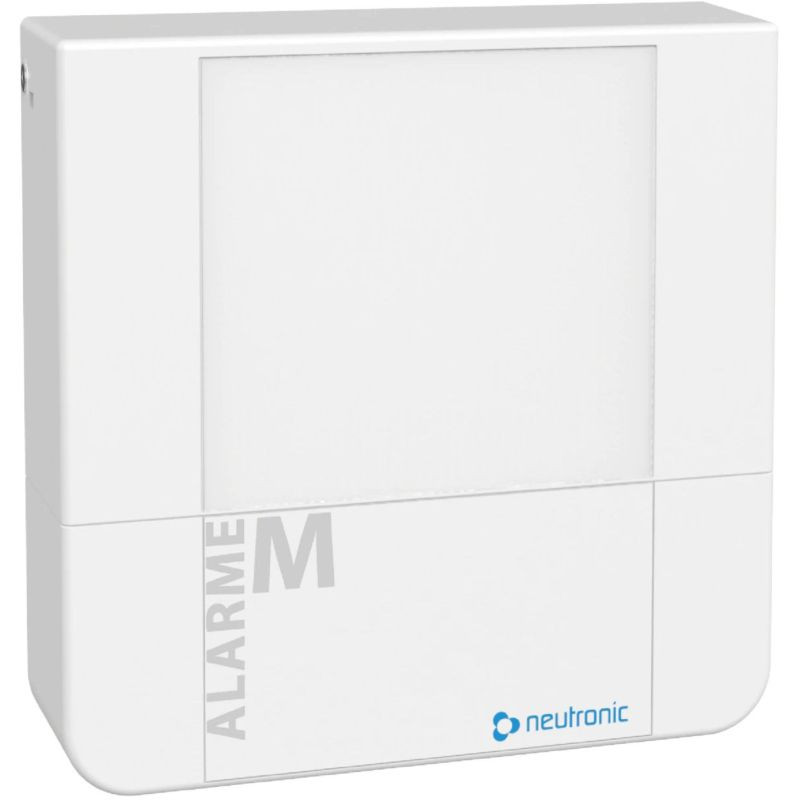

Boîtier entrée/sortie PPMS radio connecté - TZ5BR

Le boîtier entrée/sortie PPMS radio connecté TZ5BR permet à la centrale TZ5C de commander des équipements externes équipés d’une entrée par contact sec. Il dispose de deux relais indépendants : le premier est dédié à l’alarme menace et le second au risque majeur.

Informations détaillées

• Deux sorties relais indépendantes
• Relais 1 dédié à l’alarme menace
• Relais 2 dédié au risque majeur
• Contacts secs avec bornes commun, repos et travail
• Pouvoir de coupure de 8 A sous 230 V AC ou de 5 A sous 30 V DC
• Communication radio LoRa avec la centrale TZ5C
• Portée maximale de 1 600 m en champ libre
• Portée maximale de 400 m en environnement cloisonné
• Autonomie de 2 ans en veille
• Test individuel et supervision depuis l’application Neutronic
• Notification automatique lorsque les piles sont faibles

À quoi sert le boîtier TZ5BR ?

Le TZ5BR permet de relier une installation PPMS radio adressable à un équipement externe compatible avec une commande par contact sec. Il transforme les ordres radio reçus de la centrale en commandes électriques distinctes pour l’alarme menace et le risque majeur.

Il peut ainsi servir d’interface entre le système TZ5 et un automatisme, un dispositif de signalisation ou tout autre équipement disposant d’une entrée de commande adaptée.

Le TZ5BR fonctionne avec la centrale PPMS-AM radio adressable connectée TZ5C. Ses deux sorties permettent de commander séparément les équipements associés à chaque type d’alerte.

Comment fonctionne le TZ5BR ?

1. Un boîtier menace noir ou une commande manuelle bleue est activé.
2. L’information est transmise par radio à la centrale TZ5C.
3. La centrale identifie la nature de l’alerte.
4. Elle transmet l’ordre correspondant au TZ5BR.
5. Le relais 1 bascule pour une alarme menace ou le relais 2 pour un risque majeur.
6. L’équipement externe raccordé reçoit la commande par contact sec.
7. L’événement peut être consulté depuis l’application Neutronic.

Deux relais pour différencier les alertes

• Relais 1 – Alarme menace : Il bascule lorsqu’une alarme est déclenchée depuis un boîtier menace noir.
• Relais 2 – Risque majeur : Il bascule lorsqu’une alerte est déclenchée depuis une commande manuelle bleue.

Les deux relais sont indépendants. Cette séparation permet à l’équipement raccordé d’identifier la nature de l’alerte et d’exécuter l’action prévue pour chaque situation.

La durée de l’alarme générale est de 5 minutes et 30 secondes.

Exemple d’utilisation avec un transmetteur GSM

Le TZ5BR peut être raccordé à un transmetteur téléphonique Vocalys MX GSM afin de prévenir automatiquement les personnes désignées lorsqu’une alerte est déclenchée.

Les deux relais du TZ5BR peuvent être raccordés à deux entrées distinctes du transmetteur. Une fois le système programmé, le Vocalys MX GSM peut différencier l’alarme menace du risque majeur et transmettre un message personnalisé par appel vocal, SMS ou protocole numérique à un ou plusieurs destinataires.

• Relais 1 : Transmission d’un message correspondant à l’alarme menace
• Relais 2 : Transmission d’un message correspondant au risque majeur

Cette association permet d’avertir rapidement un responsable d’établissement, un référent sécurité ou un service de surveillance, même lorsqu’il ne se trouve pas sur le site.

Raccordement des contacts secs

Chaque relais dispose de trois bornes permettant d’utiliser un contact normalement ouvert ou normalement fermé :

• C : Commun
• R : Contact au repos
• T : Contact au travail

Le contact sec ne fournit aucune tension à l’équipement commandé. Celui-ci doit disposer de sa propre alimentation et d’une entrée compatible avec le type de contact utilisé.

Le pouvoir de coupure maximal est de 8 A sous 230 V AC ou de 5 A sous 30 V DC. Le raccordement doit respecter les caractéristiques électriques de l’équipement piloté.

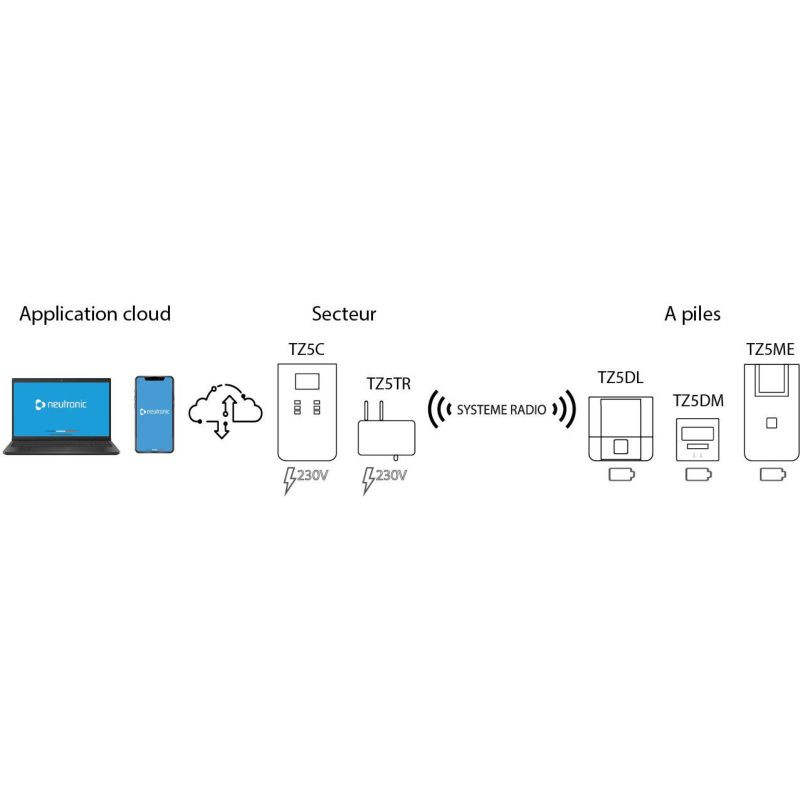

Une installation PPMS radio adressable

Chaque TZ5BR est associé individuellement à la centrale. Un nom et un emplacement peuvent lui être attribués lors de la mise en service afin de faciliter son identification, son contrôle et sa maintenance.

La liaison radio LoRa évite le câblage de communication entre le boîtier et la centrale. Sa portée peut atteindre 1 600 m en champ libre et 400 m dans un environnement cloisonné.

Le TZ5BR s’intègre à la gamme radio adressable TZ5 pour commander des équipements complémentaires dans le cadre d’un PPMS, d’une alarme menace ou d’un Plan de Sécurisation des Établissements.

Supervision depuis l’application Neutronic

Le TZ5BR communique par radio avec la centrale TZ5C. Celle-ci assure la connexion au Cloud par Ethernet, Wi-Fi ou réseau mobile selon l’interface utilisée.

L’application permet notamment de :

• Identifier et localiser le boîtier
• Consulter son état de fonctionnement
• Vérifier son association avec la centrale
• Déclencher un test individuel des relais
• Contrôler le fonctionnement des équipements raccordés
• Consulter les événements du système
• Recevoir une notification lorsque les piles sont faibles

Installation et alimentation

Le TZ5BR doit être fixé au mur à proximité de l’équipement à commander. Son installation et son raccordement doivent être réalisés par un électricien qualifié, en respectant le pouvoir de coupure des relais et les caractéristiques du matériel raccordé.

Le boîtier est alimenté par une pile 9 V 6LR61 pour les relais et deux piles AA 1,5 V pour la carte radio. Son autonomie peut atteindre 2 ans en veille. La pile 9 V n’est pas sollicitée lorsque l’équipement est au repos.

Caractéristiques techniques

Retrouvez le TZ5BR et les équipements compatibles dans la catégorie Alarme PPMS radio adressable Cloud.
